sw导出step

阅读数 5

在 SolidWorks 中导出 STEP 文件，需通过‌文件→另存为→选择 STEP 格式→设置输出选项→保存‌完成。‌‌‌

基本导出步骤

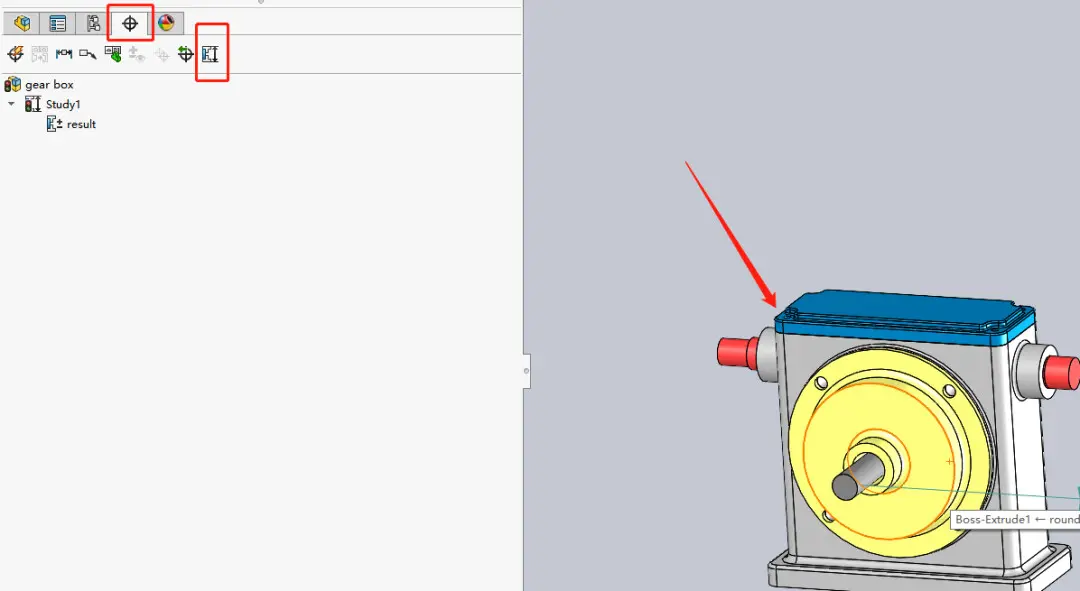

‌打开文件‌：在 SolidWorks 中打开需要导出的零件或装配体文档。

‌选择另存为‌：点击菜单栏的‌文件→另存为‌，弹出保存对话框。

‌选择格式‌：在保存类型下拉菜单中选择‌STEP 文件类型‌（.step 或.stp）。

‌设置选项‌：点击‌选项‌按钮，配置输出参数后单击确定。

‌完成保存‌：选择保存路径，点击保存即可生成 STEP 文件。‌‌‌

关键输出选项设置

‌格式标准选择‌：

‌STEP AP214‌：支持实体、面及曲线颜色导出，推荐用于需保留颜色的模型。

‌STEP AP203‌：不具备颜色信息，仅导出几何体。

‌几何体输出类型‌：

实体/曲面几何：输出为完全实体和曲面实体。

3D 曲线：将实体作为线架构实体输出。

输出草图实体：可包含 2D 和 3D 草图。

‌坐标系设置‌：可在选项中更改输出 STEP 时的原点坐标系，选择自定义坐标系。‌‌‌

注意事项

导出装配体时可选择保存为单个 STEP 文件或保留装配结构。

复杂曲面模型建议导出前检查并修复无效几何体。

不同 SolidWorks 版本界面可能略有差异，但核心流程一致。‌‌‌
