solidworks外观不显示

SolidWorks 外观不显示的问题，通常与显示设置、显卡配置、外观应用方式或文件关联有关。根据最新公开资料（截至2026年），以下是‌常见原因及对应解决方法‌：

‌一、基础排查步骤‌

‌确认是否已正确应用外观‌

在 FeatureManager 设计树中右键零件 → 选择“外观” → 确保已分配材质/颜色。若仅在选中时显示，可能是外观未持久应用 ‌‌

‌检查显示模式‌

切换至 ‌“带边线上色”‌ 或 ‌“着色”‌ 模式（视图 → 显示 → 带边线上色），线框模式下外观可能不可见 ‌‌

‌查看外观是否被覆盖‌

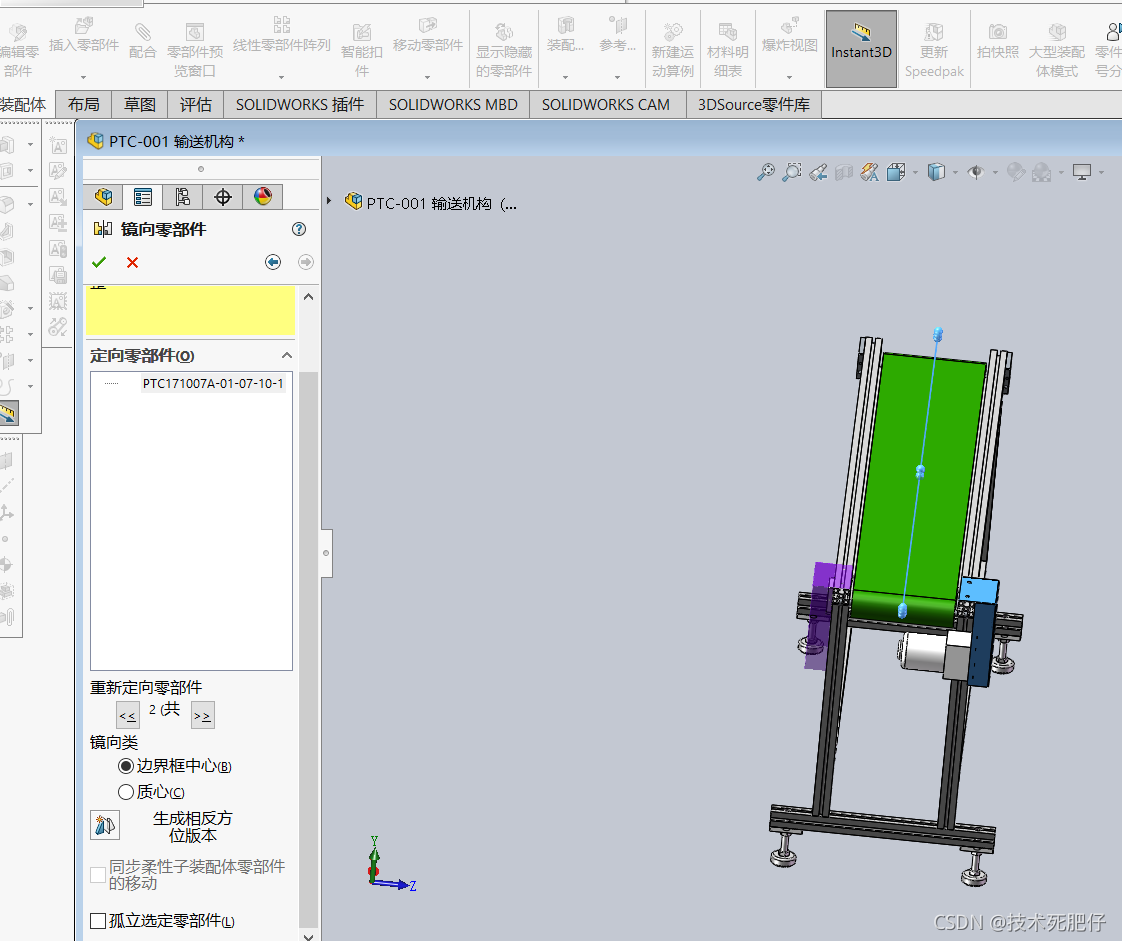

在装配体中，‌顶层装配体的外观会覆盖零件外观‌。可右键装配体 → 删除整机着色，恢复零件颜色 ‌‌

‌二、显卡与系统设置问题‌

‌显卡颜色深度不足‌

SolidWorks ‌要求显示模式为 32 位颜色‌。若为 16 位，外观可能无法正常渲染 ‌‌

‌操作路径‌：

Windows 设置 → 系统 → 显示 → 高级显示设置 → 显示适配器属性 → 选项卡“监视器” → 设置“颜色质量”为 ‌32 位‌ → 重启 SolidWorks。

‌启用 OpenGL 支持‌


确保显卡驱动支持 OpenGL 4.0+（尤其使用 DSPBR 外观时）‌‌

可在 SolidWorks 中通过 ‌“小金球”‌（帮助 → 诊断）检查显卡兼容性 ‌‌

‌三、软件内部设置调整‌

‌启用高级外观渲染‌

转至 ‌工具 → 选项 → 系统选项 → 显示‌ → 勾选 ‌“使用基于物理的渲染 (DSPBR)”‌ 以启用现代外观效果 ‌‌

‌重置显示选项‌


在 ‌工具 → 选项 → 系统选项 → 显示‌ 中，点击 ‌“重设为默认值”‌，避免自定义设置冲突 ‌‌

‌检查“外观、布景和贴图”窗格‌

确保该窗格未被关闭：‌视图 → 任务窗格 → 外观、布景和贴图‌，拖动外观到模型上应用 ‌‌

‌四、工程图中外观不显示‌

‌工程图视图未关联模型‌

若零件重命名或移动路径，工程图会丢失参考。右键视图 → ‌“替换模型”‌ 重新链接 ‌‌

‌使用“轻化视图”功能‌

对复杂模型，启用 ‌“轻化视图”‌（右键工程图视图 → 属性 → 勾选“轻化”）可改善显示性能 ‌‌

‌五、其他建议‌

‌重启 SolidWorks‌ 或 ‌重新加载文件‌，临时缓存问题可能由此解决 ‌‌

若使用盗版或非官方版本，部分外观功能可能受限，建议使用正版授权 ‌‌

更新至最新 SolidWorks 服务包（如 2026 SP0），修复已知渲染 Bug。

如问题仍未解决，可访问官方帮助文档：SolidWorks 2026 外观设置指南 ‌‌
