solidworks旋转命令怎么用

在 SolidWorks 中，“旋转命令”根据使用场景不同，主要分为以下几类：‌旋转特征（建模）‌、‌旋转视图（导航）‌ 和 ‌旋转草图/实体（编辑）‌。以下是各场景下的核心操作方法：

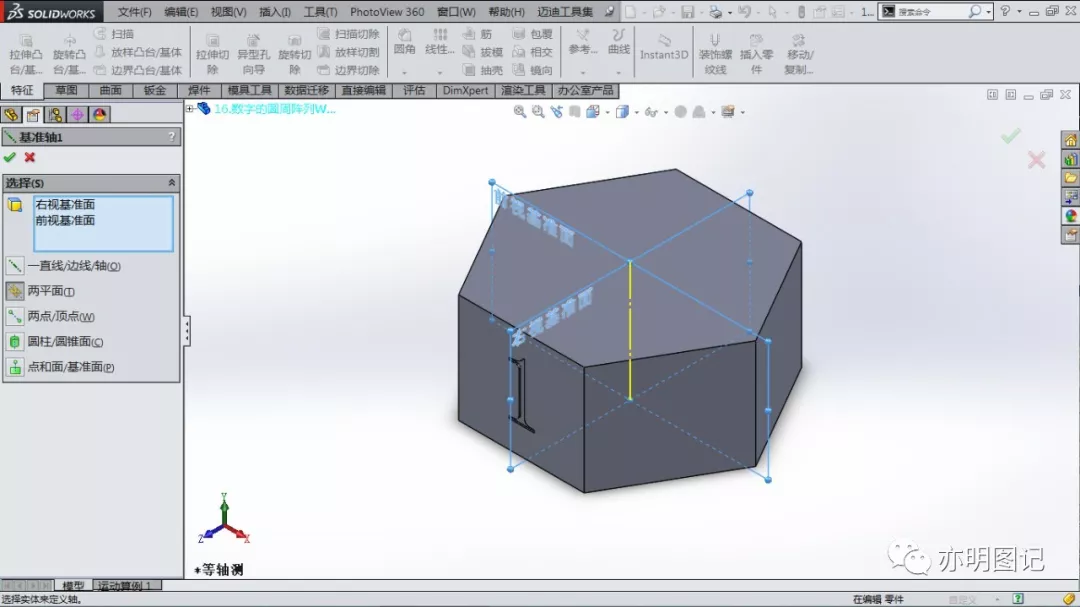

‌1. 旋转特征（用于创建轴类零件等实体）‌

适用于通过绕中心线旋转草图轮廓来生成实体（如凸台、基体）或切除材料。

‌步骤‌：

新建零件，选择基准面进入草图绘制模式。

绘制要旋转的轮廓（如轴的截面），并绘制一条‌中心线‌作为旋转轴。

退出草图，点击 ‌“特征” → “旋转凸台/基体”‌（或“旋转切除”）。

在 PropertyManager 中：

选择轮廓（可选多个相交或非相交轮廓）。

选择中心线作为旋转轴。

设置旋转角度（默认 360°）。

点击 ‌✓‌ 确认生成特征。


⚠️ 注意：轮廓不能与中心线交叉；若有多条中心线，需手动指定旋转轴 ‌‌

‌2. 旋转视图（查看模型不同角度）‌

用于在零件/装配体环境中动态旋转模型视角。

‌操作方式‌：

‌鼠标中键拖动‌：直接旋转模型。

‌鼠标中键 + 点选顶点/边线/面‌：围绕所选元素旋转。

‌键盘方向键‌：微调视角；按住 ‌Shift‌ 可 90° 递增旋转。

‌工具栏‌：点击 ‌“视图” → “修改” → “旋转”‌，再拖动图形区域 ‌‌

‌3. 旋转草图或草图实体（编辑草图内对象）‌

用于在草图中旋转已有线条、圆等几何体。


‌步骤‌：

进入草图编辑状态。

点击 ‌“工具” → “草图绘制工具” → “旋转”‌（或在草图工具栏找到旋转图标）‌‌

选择要旋转的草图实体。

指定‌旋转中心点‌（可点击图形中某点或输入坐标）。

输入‌旋转角度‌（如 30°），按 Enter 确认。

✅ 小技巧：按住 ‌Alt‌ 键拖动草图实体可快速移动；按 ‌Ctrl‌ 拖动可复制 ‌‌

如需视频演示，可参考以下资源：

SolidWorks旋转命令讲解（B站） ‌‌
