在产品设计与制造领域,SolidWorks作为一款功能全面的三维CAD软件,广泛应用于从概念设计到产品制造的各个环节。其强大的自定义属性功能,允许用户为模型添加各种信息标签,如材料、重量、尺寸等,极大地提升了设计数据的可管理性和可追溯性。然而,如何高效利用SolidWorks的自定义属性公式功能,实现数据的自动化计算与更新,是许多企业面临的一大挑战。本文将深入探讨SolidWorks自定义属性公式的调用方法,并简要介绍武汉格发信息科技有限公司(http://www.gofarlic.com)如何助力企业优化CAE/CAD软件使用效率与管理。
SolidWorks的自定义属性功能允许用户为零件、装配体或工程图添加自定义字段,并可以通过公式(Expressions)来自动计算这些字段的值。这些公式可以基于模型的其他属性、尺寸或用户定义的参数进行计算,极大地提高了数据输入的准确性和效率。例如,可以通过公式自动计算零件的体积、表面积或基于特定尺寸的比例关系等。

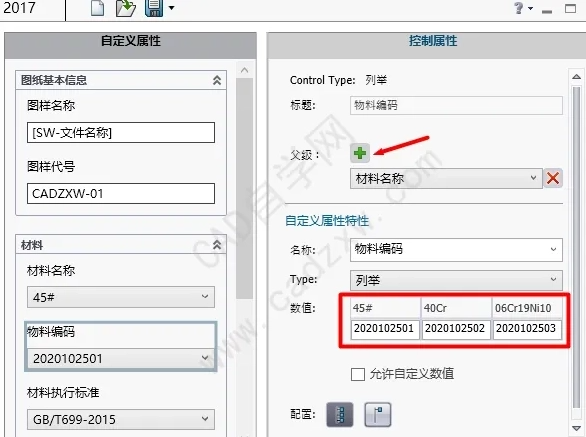

2.1 创建自定义属性
首先,在SolidWorks中打开需要添加自定义属性的文件(零件、装配体或工程图),然后在“文件”菜单下选择“属性”或“编辑图纸属性”(对于工程图),进入属性编辑界面。在这里,可以添加新的自定义属性,如“材料”、“重量”等。
2.2 编写公式
对于需要自动计算的属性,可以在其值字段中输入公式。SolidWorks的公式编辑器支持多种数学运算、逻辑判断和条件语句,允许用户构建复杂的计算逻辑。例如,若要计算零件的体积,可以使用$VP
(体积属性)直接引用;若需基于特定尺寸计算,则可使用D"尺寸名称"
来引用该尺寸的值。
2.3 应用与更新
完成公式编写后,保存设置并关闭属性编辑器。此时,SolidWorks将自动根据公式计算结果并更新自定义属性的值。如果模型中的相关尺寸或参数发生变化,只需重新生成或更新文件,SolidWorks便会自动重新计算并更新所有依赖该变化的自定义属性值。
3.1 批量处理
对于包含大量相似零件或装配体的项目,手动为每个文件设置自定义属性公式可能非常耗时。此时,可以考虑使用SolidWorks的API(应用程序接口)或第三方工具来编写脚本,实现批量添加和更新自定义属性公式的功能。
3.2 整合外部数据源
在某些情况下,自定义属性的值可能依赖于外部数据库或文件中的数据。SolidWorks提供了与外部数据源交互的接口,如Excel文件或数据库系统,允许用户通过公式或脚本从外部数据源中读取数据,并将其用于自定义属性的计算。
3.3 自定义属性与PDM/PLM集成
将SolidWorks的自定义属性与产品数据管理(PDM)或产品生命周期管理(PLM)系统集成,可以进一步提升数据管理的效率和准确性。通过PDM/PLM系统,企业可以集中管理所有设计数据,包括SolidWorks中的自定义属性,实现数据的统一存储、版本控制和权限管理。
武汉格发信息科技有限公司(http://www.gofarlic.com)作为专业的CAX软件许可优化管理解决方案提供商,不仅能够帮助企业高效管理SolidWorks等CAE/CAD软件的许可证资源,还致力于提供全面的软件应用咨询、技术支持及定制化服务。针对SolidWorks自定义属性公式的应用与优化,武汉格发信息科技有限公司可以提供以下支持:
总之,SolidWorks自定义属性公式的有效调用与管理,对于提升产品设计效率、保证数据准确性和可追溯性具有重要意义。而武汉格发信息科技有限公司的专业服务,则能为企业在这方面提供强有力的支持与保障。
