Abaqus 2020新功能解读:CAE前处理优化

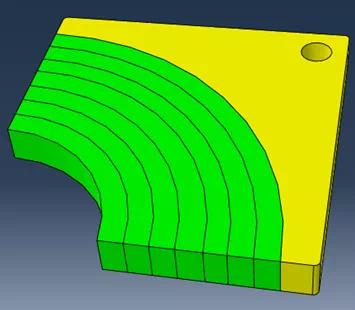

(1)切分实体不需封闭的草图曲线

以前版本,切分实体,必须要求草图曲线封闭。

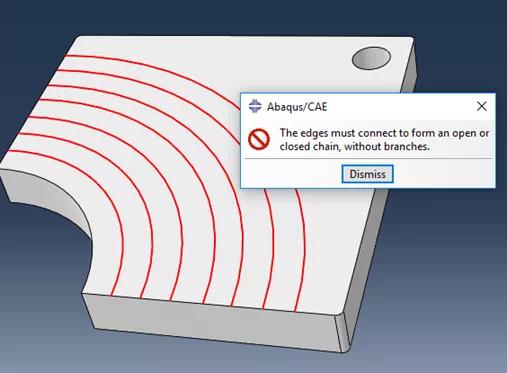

现在可用任意的开放草图线进行实体切分,切西瓜般自由。


(2)直接输入SolidWorks文件

在Abaqus/CAE 2020可直接输入SolidWorks的.sldprt和.sldasm格式文件,无需转换中间格式。以前版本如需实现直接输入,需另外安装插件(免费)。

(3)装配模型的节点单元重编号

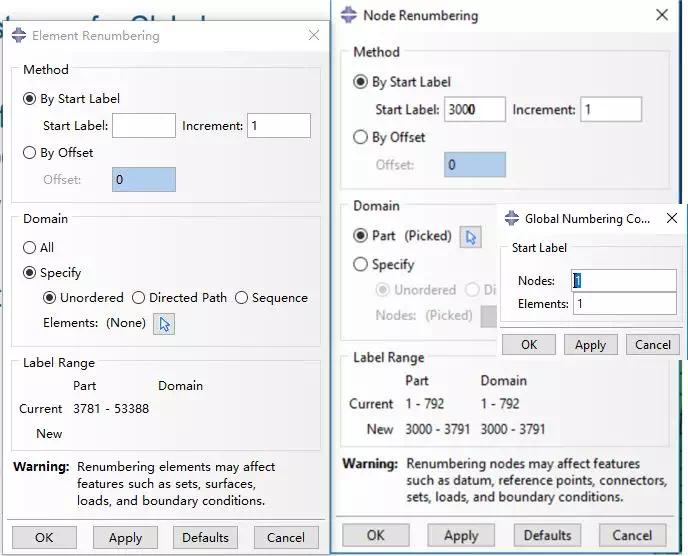

在Mesh模块的快捷工具箱,对孤立网格可进行Edit Mesh,其中节点/单元重新编号功能,以前版本只能对Part目标进行,现Abaqus/CAE 2020可对Assembly目标开展,更节约了时间。


(4)基于局部坐标系的查询功能

  以前版本的查询功能,只能默认全局坐标系。

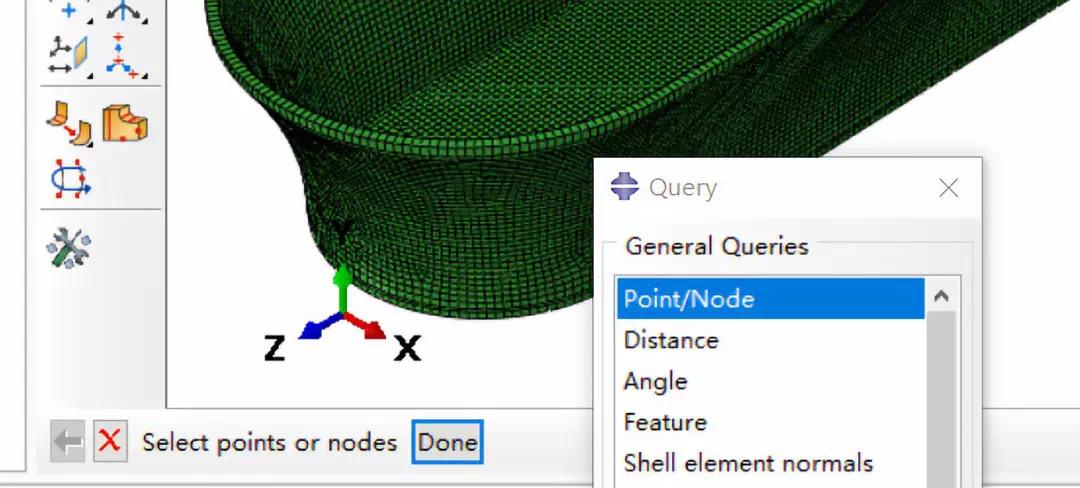

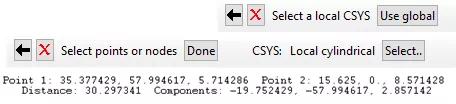

Abaqus/CAE 2020可基于局部坐标系进行查询Point/Node、Distance、Geometry face normal、Element face normal等。


(5)Python版本升级

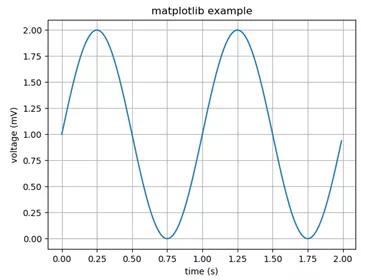

  Abaqus/CAE 2020的Abaqus Python版本升级到2.7.15;Numpy升级到1.15.4;Abaqus/CAE 2020的Abaqus Python现包含SciPy、SymPy和Matplotlib等。

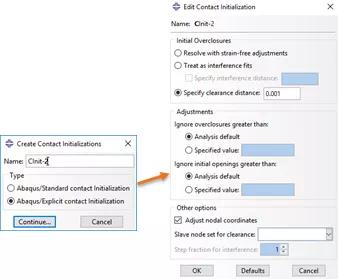

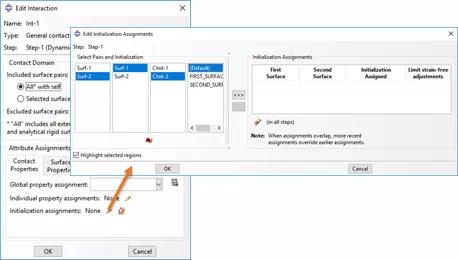

(6)Abaqus/Explicit接触初始化支持shrink fit analysis


当指定了初始间隙并要调整节点坐标时,另外定义从属表面类型。


(7)支持*Tensile Failure

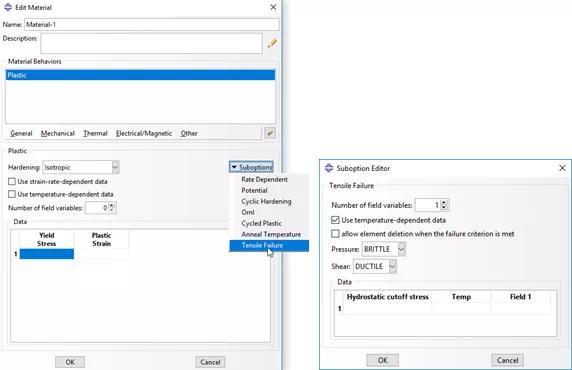

主要用于Abaqus/Explicit的Johnson-Cook塑性模型,Abaqus/CAE 2020支持对Plastic和Equation of State(Eos)材料性能的*Tensile Failure失效参数定义。

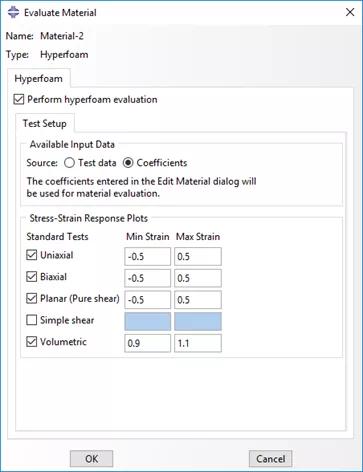

(8)新增Hyperfoam材料的参数评估

Abaqus/CAE 2020新增对Hyperfoam材料的性能参数拟合,其操作方法与以前版本对Hyperelastic和Viscoelastic的参数评估一致。

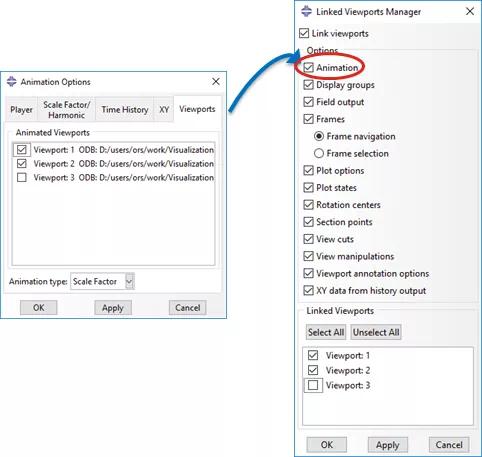

(9)更新Linked Viewports Manager

Abaqus/CAE 2020移动Animation Options与Linked Viewports Manager命令一起,以使多视图可视化在一个界面即可操作完成。

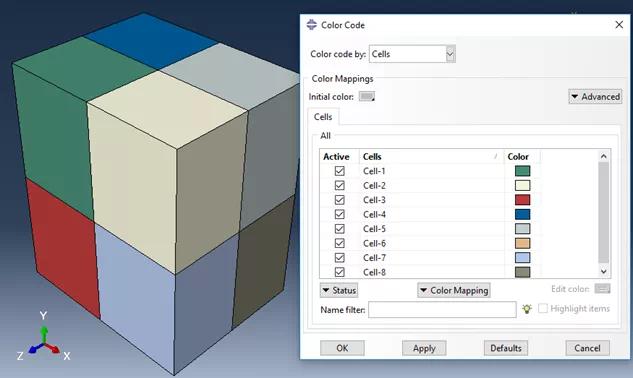

(10)新增颜色分类:几何Cells/Faces

Abaqus/CAE 2020新增可选按照Cells或Faces的颜色分类,便于对复杂几何的切分Cells或Faces进行颜色识别,其可用于Part或Assembly目标。


(11)消除装配限制:Model Instance

Abaqus/CAE 2020对模型实例,可进行

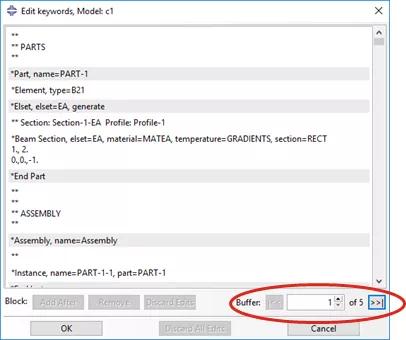

Instance-->Linear PatternInstance-->Radial PatternInstance-->Replace(12)关键字编辑器:直接跳到指定页

Abaqus/CAE 2020新增关键字编辑器的页面跳动功能,减缓编辑大模型关键字的卡顿。对于超大模型大家还是老老实实用UE或Notepad吧。


(13)复制目标:新增约束条件

Abaqus/CAE 2020可不同模型间的约束条件进行复制,减少新模型的约束建模时间。

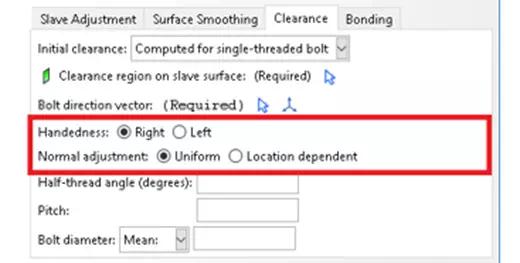

(14)螺栓间隙:新增Handedness和Normal AdjustmentAbaqus/CAE 2020新增Handedness和Normal Adjustment,并支持对surface-to-surface接触的Standard求解参数化定义。

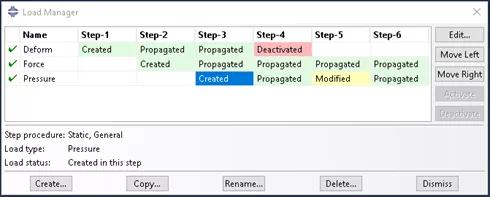

(15)属性管理器:新增颜色编译Abaqus/CAE 2020对Step、Load和BC等管理器新增状态颜色,更便于对不同状态作区分。这一功能给点个赞。

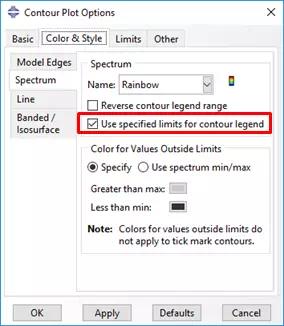

(16)后处理:等值线云图新增隐藏限制值Abaqus/CAE 2020的后处理,即Abaqus/Viewer 2020新增客制定义Contour limits,用以隐藏大于/低于限定值的云图。这一功能也给点个赞,不用换到Hyperviewer来截图了。
