怎样安装NX GC工具箱GCTOOLKIT的方法及注意事项帖

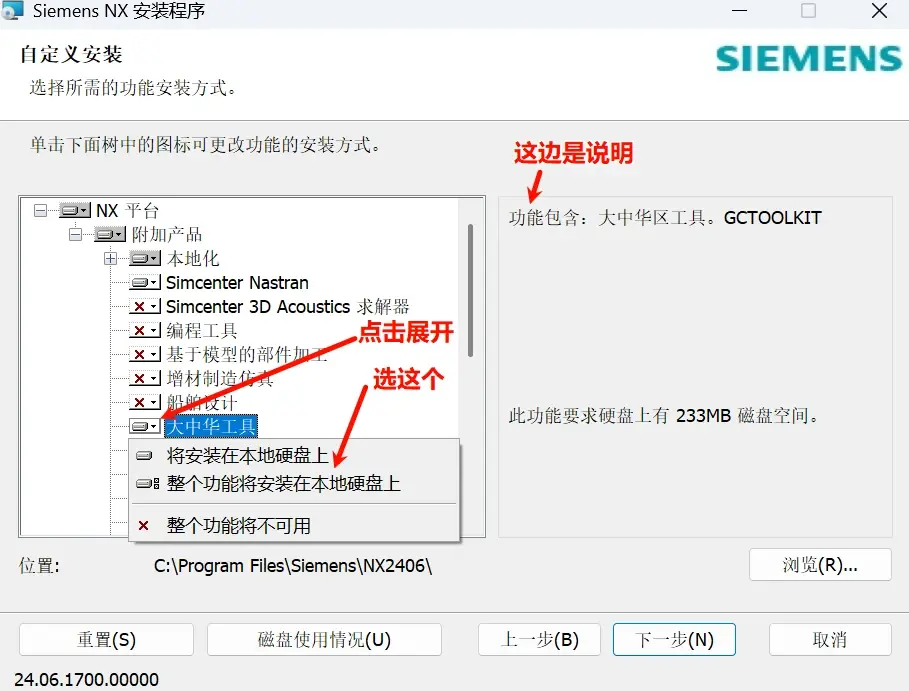

安装NX软件时默认不安装GC工具箱，需要手动选择，如下图

装完NX发现菜单栏没有GC工具箱，先别急着重新装，八成是安装的时候那个“大中华工具”组件没勾上，这个组件在安装界面里默认是不选的，不选的话GCTOOLKIT整个目录都不会释放出来。

安装盘跑起来之后，到组件选择那一步，把“大中华工具”前面的勾打上，默认安装路径是%UGII_BASE_DIR%\LOCALIZATION\PRC，装完这个目录下面就会有GCTOOLKIT文件夹。版本不同目录名有变化，NX2406的路径在\Program Files\Siemens\NX2406\GCTOOLKIT\prc\下面，建模模板、装配模板、GB标准件都在这个里面，以前老版本的UGII\templates现在只放一部分基础模板了。

装完之后环境变量要加一条，系统变量名UGII_COUNTRY，值写prc，不加这条就算装了大中华工具菜单也不出来，因为GC工具箱本来就是给中文环境用的，英文界面下不显示。

GB标准件库在重用库里面找不到的，去重用库管理里面手动添加库，路径指到安装目录\GCTOOLKIT\prc\GB Standard Parts，NX2406的重用库默认目录还是老路径所以找不到新的位置，手动指一下就行。添加的时候注意库里默认是显示不了中文文件夹名的，路径复制完整不要手打。

外挂冲突这块遇到过两次，装完优品外挂之后GC工具箱就不见了，解决方案是找到安装目录下面UGII\menus\custom_dirs.dat这个文件打开，把外挂的目录路径加到文件最后面，前面不要带#号，带#号就是屏蔽的意思，改完保存重新启动NX，两个都能出来。

GC工具箱里面弹簧和齿轮建模这两个用得最多，齿轮工具只有在建模模块下面才激活，制图模块下面是灰的，注释工具和尺寸标注那几个命令在制图里面才亮。高版本里面横向标注和竖向标注已经合并成一个按钮了，在定制里面单独调出来也是灰的，不用折腾了。

改模板的时候注意路径别改错，NX2412之后改模板要改GCTOOLKIT路径下面的，UGII\LOCALIZATION下面的改了不生效，有时候改了GCTOOLKIT里面的模板也没反应，先检查环境变量UGII_COUNTRY是不是PRC大小写不统一。

安装完验证顺序，打开NX新建模型看菜单栏有没有GC工具箱，有的话展开看齿轮和弹簧按钮亮不亮，再去重用库看GB Standard Parts文件夹在不在，最后找一条螺纹特征看GB螺纹标准能不能调出来。
