mastercam实体建模操作演示视频

挤出实体之后想再拉一个凸台，选草绘平面的时候点到了实体的侧面，弹出来“所选平面不是平面”，侧面上有拔模斜度，Mastercam不认曲面当草绘平面。回去把视图转正，选实体顶面，那个是平的，草绘能挂上去。Mastercam的实体建模跟Creo不一样，Creo里曲面也能当草绘平面，Mastercam里只认平面，斜面上要先建一个基准面或者用旋转把坐标系转过去。D:\Mastercam\solid_modeling\ 下面那个练习件就卡在这个地方。

实体管理器在左侧面板里，跟刀路管理器挨着，建实体之前先在这里建一个“实体”节点，后面所有实体操作都挂在这个节点下面，不然建完的东西散着，找不到。挤出命令在“实体”选项卡里，选草绘，画截面，退出草绘之后弹出来一个对话框填距离和方向，方向反了勾“反向”，两边同时拉伸勾“双向”，拔模角在“拔模”标签页里填，跟Creo的拉伸基本一样。D:\Mastercam\solid_modeling\extrude_notes.txt里记着几个常用参数。

旋转体在“实体”选项卡的“旋转”命令里，草绘中心线和截面轮廓，退出草绘之后选旋转轴，填角度，默认360度。中心线要单独画，用直线命令画一条，别用坐标轴当旋转轴，Mastercam不认坐标系里的轴线，必须自己画一条直线。截面轮廓不能跟中心线交叉，交叉了旋转出来自交，实体管理器里会标红。旋转完检查一下有没有薄壁或者尖角，薄壁用“抽壳”处理，尖角倒圆角。

扫描体用“扫描”命令，选截面轮廓和路径，路径可以是直线也可以是曲线，截面沿着路径扫一圈。跟Creo的扫描一样，路径的起点决定截面的初始位置，起点选错了扫出来的实体偏到一边。扫描的路径不能自交，自交的话实体直接失败，路径拐弯半径太小也会报错，拐弯半径至少要大于截面尺寸的一半。

布尔运算在“实体”选项卡的“布尔运算”里，加运算合并两个实体，减运算从第一个实体里挖掉第二个，交运算取两个实体的公共部分。减运算的时候目标实体和工具实体的选择顺序别搞反，反了结果完全不一样。选择的时候先点目标实体，再点工具实体，对话框里有明确的提示“目标”和“工具”两个按钮。布尔运算失败一般是两个实体没有完全相交，或者交界面有重合面，把工具实体往目标实体里多伸一点，重合面删掉再算。

倒圆角和倒角在“实体”选项卡的“倒圆角”里，选边，填半径，跟Creo的倒圆角逻辑一样，先大后小，先顶点后边。Mastercam的倒圆角对相邻面的曲率半径要求跟Creo差不多，R大于相邻曲面曲率半径直接报错。抽壳在“实体”选项卡的“抽壳”里，选移除面，填壁厚，壁厚大于局部曲率半径也报错，先倒圆角再抽壳，顺序跟Creo一样。

实体建完导出STL给3D打印或者导出Step给KeyShot渲染，在“文件”菜单的“另存为”里选格式。导出Step的时候单位跟当前图纸单位一致，Mastercam默认是毫米，跟Creo和Abaqus的mm-tonne-s体系匹配。实体管理器的模型树里每个操作都挂着，双击可以回去改参数，改完按回车重新生成，跟Creo的特征树一个逻辑。

下次把那个练习件的抽壳壁厚从3mm改成2.5mm，现在报错说壁厚大于曲率半径，那个圆角半径是……

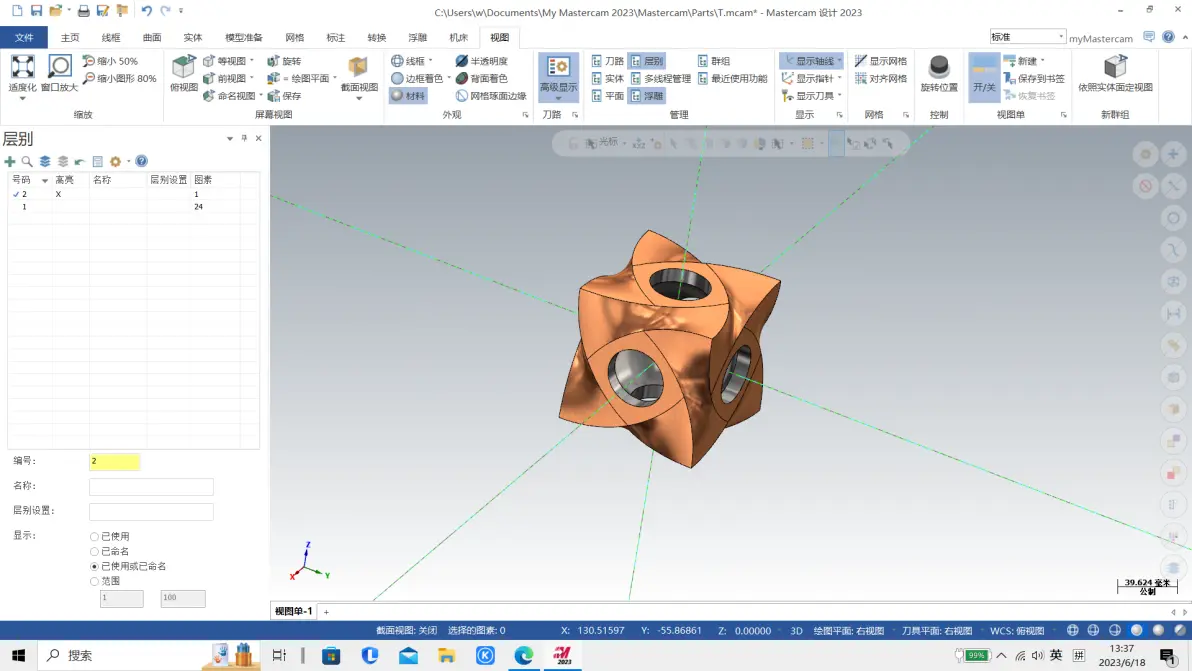

跟着老师的步骤一步一步做好的成品。
