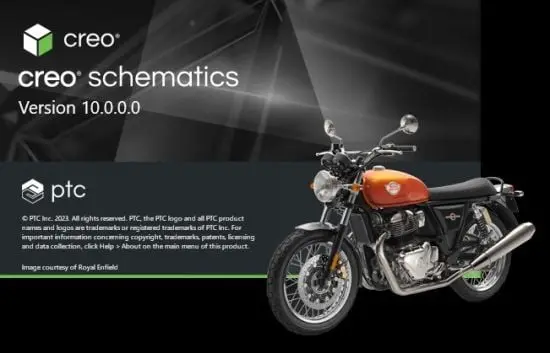

产品设计工程师经常都会面对这样的烦琐工作：理解纸面的 2D 示意图，以敷设 3D 缆和管道。PTC Creo Schematics（以前称为 Pro/ENGINEER Routed Systems Designer）针对此问题提供了解决方法。这个将电气和机械系统文档化的完善、独立的 2D 示意图 CAD 软件还自动将数据传输到 PTC Creo 中，以进行 3D 布缆和布管设计。也可以利用旧的 Pro/DIAGRAM 示意图并驱动 3D CAD 设计。这消除了数据误解，从而确保了与示意图的逻辑一致性。

有关 PTC Creo 3D 布线功能的更多信息，请访问 PTC Creo Piping and Cabling Extension 数据表和 PTC Creo Elements/Direct Cabling。

功能和优势

• 迅速轻松地创建原理图设计，从而能获取完整的系统文档（不论有多复杂）
• 多种专业，包括针对以下图表的功能：布线、布管和液压示意图
• 经过优化，可利用经过测试的方法在 PTC Creo Parametric 中驱动 3D 布缆和布管的实现
• 驱动 PTC Creo Elements/Direct（以前称为 CoCreate）中的 3D 布缆，可节省时间和减少错误
• 多用户功能通过并行设计使得效率更高
• 整套图表绘制工具支持设计的重复使用和产品开发过程的自动执行
• eSimulate Lite 可帮助您使用可编程的电压和电流源在设计中模拟和分析电压容限。

File Size: 503 MB

链接：https://pan.baidu.com/s/1duc0D66axjRBRF90ciKzPw

提取码：fzzl
