cadence中把别人电路复制到自己文件夹下的正确操作与库关联处理

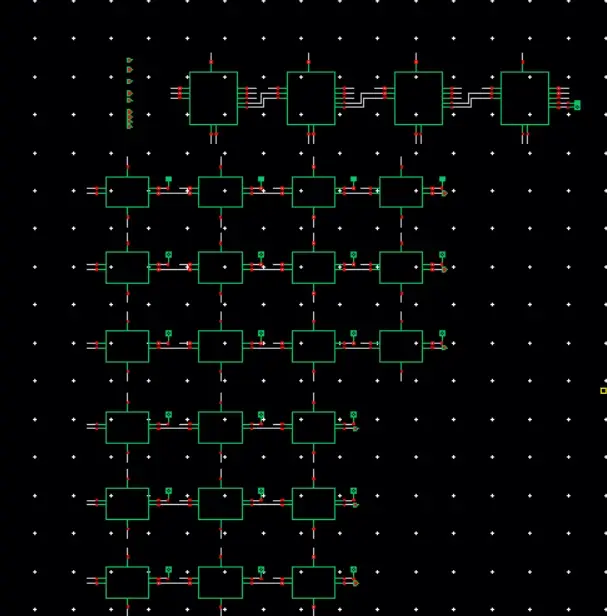

近期师兄做了个项目，我想学习一下，奈何看不懂电路图，所以就想着把原件之间的连线删删减减符合自己的使用习惯。如果直接挂载别人的库，我们没有编辑权限，所以需要复制对方的所有文件到自己的目录下，再修改电路。

我们首先使用指令cp -r /home/******/schematic /home/····/smic28 这时我们就把对方（***）的文件夹复制到自己的（···）文件夹下了。

复制文件夹

如果之前挂载过对方的文件夹，则推荐重命名一下，后缀加个test加以区分。

mobaxterm的文件显示功能

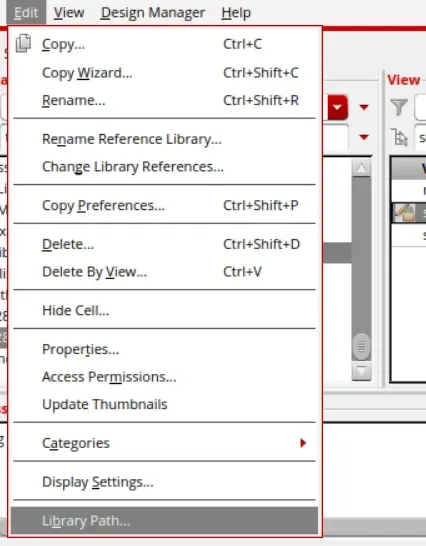

由于是复制过来的，cadence不认识，所以需要将新的库关联一下。在library path editor下找个空白栏，新建一个库。

挂载时，选中刚刚复制的库即可。此处以这个带test后缀的文件夹为例。

打开电路图，对方很可能用了自己封装的symbol。由于此时复制过来的symbol路径还是对方的，我们没权限，所以需要替换一下新的路径。

都是symbol，都要替换哈哈哈

替换成刚刚复制的库就行了，这样我们就可以随意编辑了！
