对于 h5 格式的介绍，可以参考 Ansys 的这篇文章(https://optics.ansys.com/hc/en-us/articles/360034936913-HDF5-files)

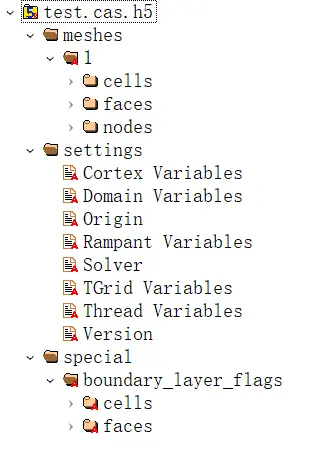

使用HDFView打开 cas.h5 文件后，可以发现包含下列组：

1. meshes
2. settings
3. special

settings 组中包含多个数据集，这些数据集中的仿真设置信息以 S-expression 字符串形式保存。

1. Cortex Variables: 面ID和显示设置等
2. Domain Variables: 意义不明 (e.g. (64 ()))
3. Origin: Ansys Fluent 构建信息 (e.g. ANSYS_FLUENT 25.2 Build 10204)
4. Rampant Variables: 大部分设置
5. Solver: 求解器 (e.g. ANSYS_FLUENT)
6. TGrid Variables: 网格相关
7. Thread Variables: 单元区域和边界条件设置
8. Version: 版本信息 (e.g. 25.2)

或许改变 cas.h5 文件里的版本信息可以让低版本的 Fluent 打开高版本的文件，不过我没有试过，因为我只安装了一个版本的 Fluent。

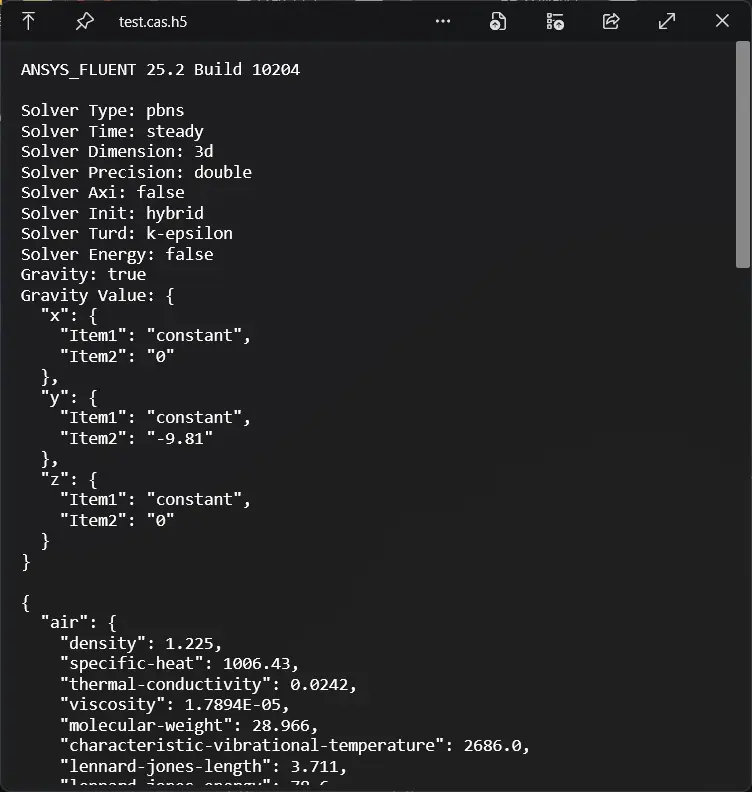

为了方便查看 cas 的设置信息，我编写了一个 Quicklook 插件，可以快速查看如下信息：

1. 求解器设置
2. 材料
3. 单元区域和边界条件
4. 离散格式
5. 松弛因子
6. 迭代
7.

目前只包含我实际仿真过程中最常用的信息

更具体的信息可以查看 Github 项目地址：https://github.com/umaybe/QuickLook.Plugin.AFH5
