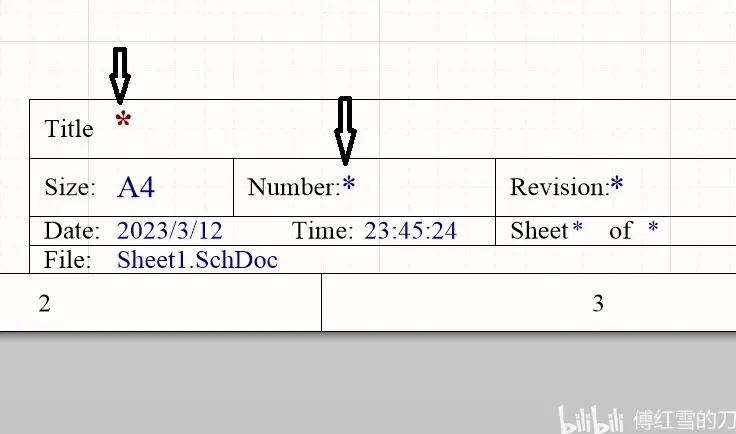

自带原理图模板的右下角标题块，可看到Title:*，Revsion:*，但却无法直接修改。
这是因为字符串与原理图Parameters 关联的结果，在Panels-Properties（Document options）-Parameters 内找到名为“title”的参数，修改它的Value就能修改。
这样设计好处在于更新原理图模块和图纸大小，这些字符串也将同步跟随调整。
制作这种字符串，则可通过2个步骤能够实现。
1、Place-Text String 在原理图放置字符串A，并输入“=ParName1”。
2、Panels-Properties（Document options）-Parameters | Add按钮增加名称为“ParName1”的参数A。
当字符串A与参数A关联成功后，由于参数A Value默认是Value，所以字符串A显示内容将“=ParName1”自动改变为“*”。这样设计好处在于更新原理图模块和图纸大小，这些字符串也将同步跟随调整。
