Abaqus单位换算总搞混？这张常用对照表存手机里随时查

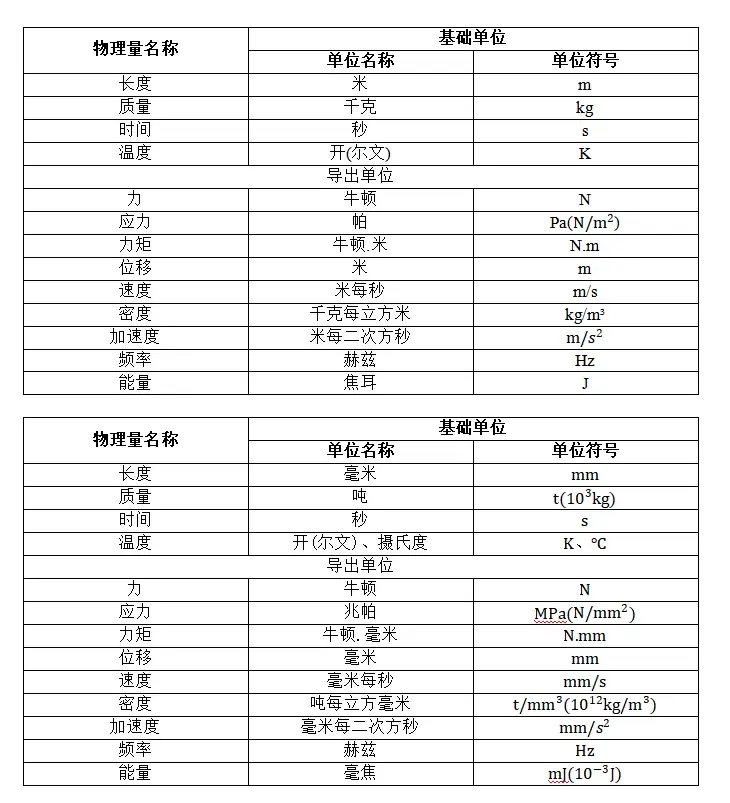

Abaqus没有固定的单位制，但需保证每个量之间的单位是相互匹配的，分别展示了m、mm两种常见单位换算表

我之前做仿真的时候，单位换算踩过好几次大坑，最离谱的一次把弹性模量的MPa当成Pa输进去，算出来的支架应力差了一千倍，云图看着分布全对，数值完全离谱，临交报告前才核对出来，差点耽误了客户的交付节点。后来再也不凭脑子记单位，每次开新模型前，先在工作目录里建个纯文本的单位说明文件，明明白白写清楚这次用的长度、力、质量、时间四个基础量的单位，比如选mm作为长度单位，N作为力单位，那应力自动对应MPa，密度就按吨每立方毫米来输，所有参数都顺着这套基础单位走，不中途乱换别的单位。

每次输材料参数的时候，都对着这个说明文件核对一遍，弹性模量、泊松比、密度、屈服强度挨个过一遍，不直接从旧模型里随便复制参数，之前图省事从米制单位的模型里直接拷密度，结果整个模型的惯性参数全错，显式动力学算出来的动能直接飘上天。提交Job之前，先随便截一个节点的反力，用手头上的静力学公式粗算一遍，和软件输出的数值对一下，差得离谱就停下来查单位，别硬着头皮往下跑，省得算完才发现全白忙活。现在组里所有人开新模型都先写单位说明，再也没出过单位串掉的低级错误，省了不少返工的时间。
