DXF文件在PCB元件封装确认中的使用方法

一、Protel99SE导入DXF文件

1、Protel99SE导入DXF文件

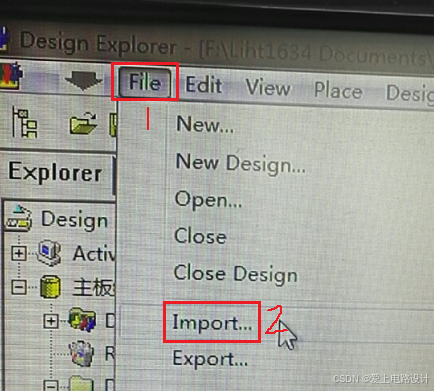

图1.1.1 导入DXF文件

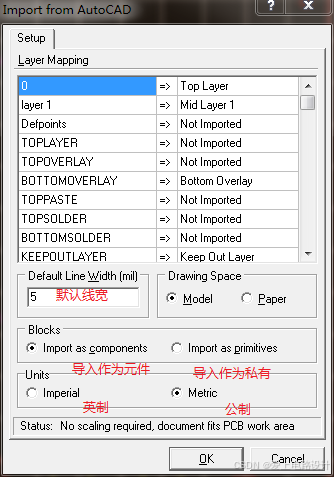

图1.1.2 设置

图1.1.3 导入的效果

2、Protel99SE导出DXF文件

File/Export导出文件

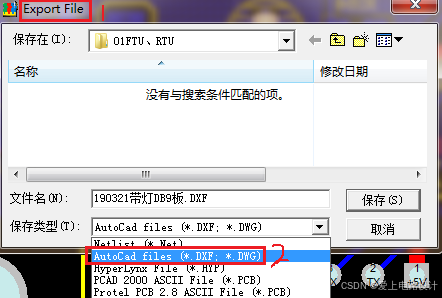

图1.2.1 导出DXF文件

二、AutoCAD导入DXF文件

1、AutoCAD导入DXF文件

用AutoCAD直接打开DXF文件：

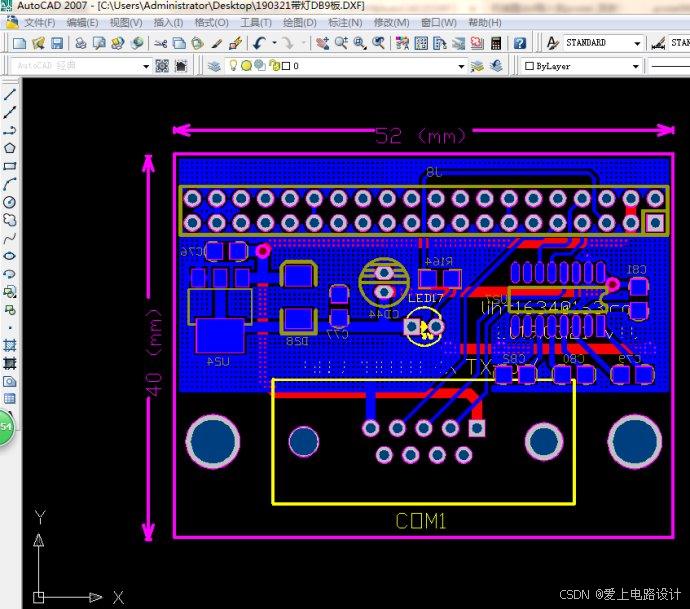

图2.1.1 AutoCAD打开DXF文件

2、AutoCAD导出DXF文件

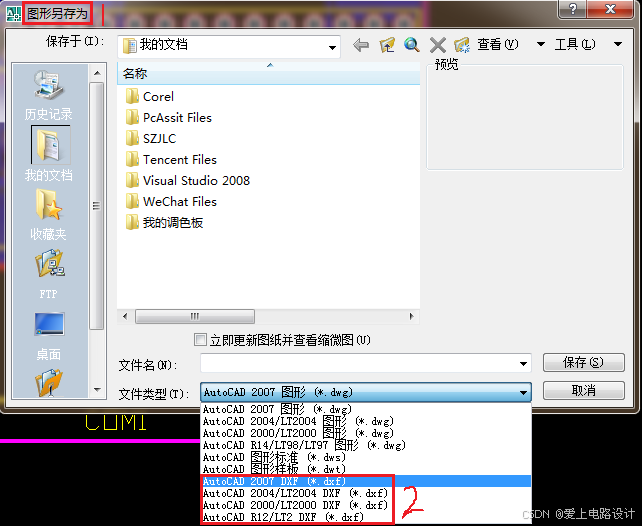

图2.2.1 AutoCAD导出DXF文件

三、图纸尺寸与PCB元件封装确认

1、两张图纸重叠确认

将Protel99SE与AutoCAD的图纸按1:1比例打印，重叠到一起（深颜色置于下方），对着光线。

图3.1.1 两张图纸重叠确认

此法也可以用来确认PCB元件封装的大小，也可以通过3D元件确认(Altium_Designer的使用)。

2、Protel99SE/AutoCAD图纸确认

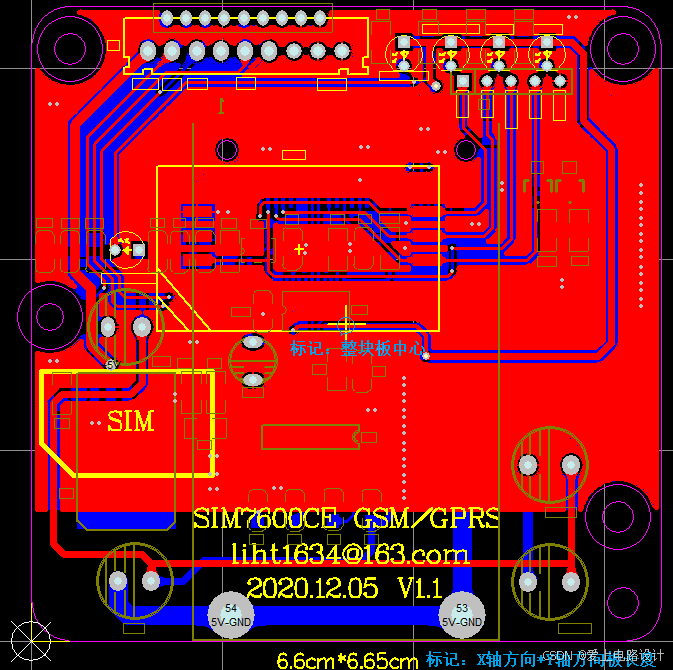

如图1-3，就是将AutoCAD的DXF文件导入到Protel99SE中确认机械尺寸是否正确(对上位置会重叠)。线路板图纸作中心点，如下图3.2.1所示。

图3.2.1 标记整板中心点
