绘制STM32最小系统PCB图完整步骤

阅读数 3
点赞 0
article_banner

一、使用Altium Designer软件绘制stm32 最小系统 的电路原理图后,生成BOM表和网络表。

说明:绘制stm32最小系统电路原理图的相关步骤在前面的博客中做过,这里直接拿来就可以用。

1、生成BOM表

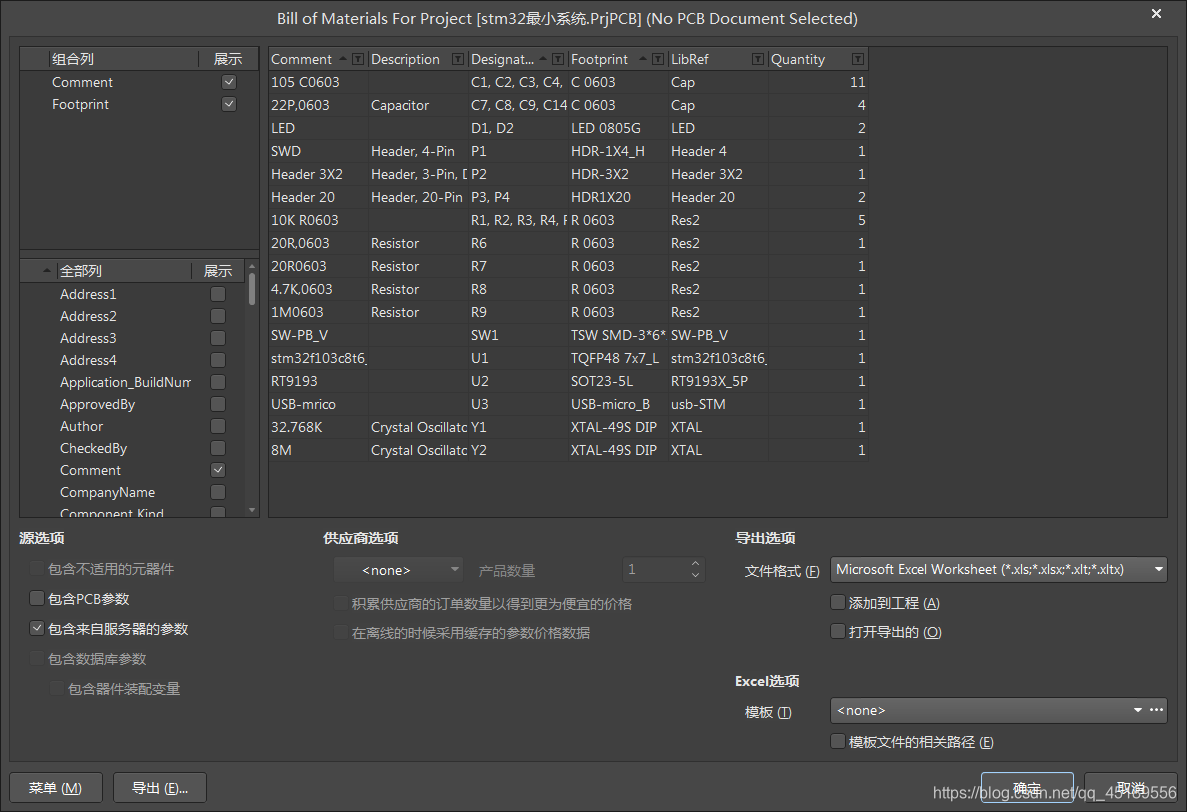

1.1 点击报告(Reports) ,然后选择“Bill of Materials” ,如下图:
在这里插入图片描述

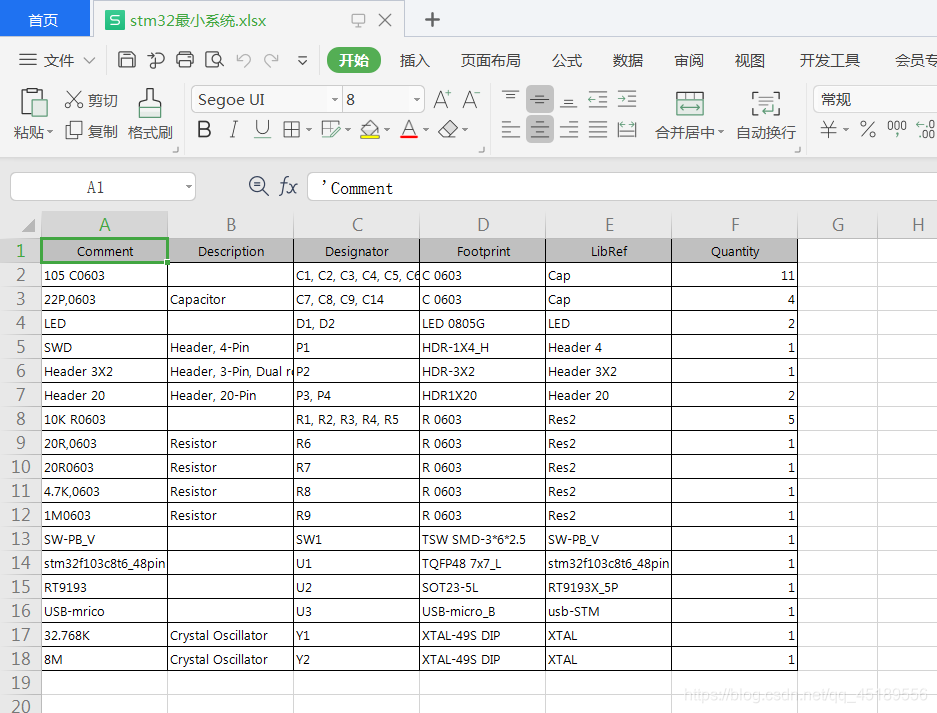

   1.2 导出并保存,找到保存的位置并打开,如下图所示:
在这里插入图片描述

2、生成网络表

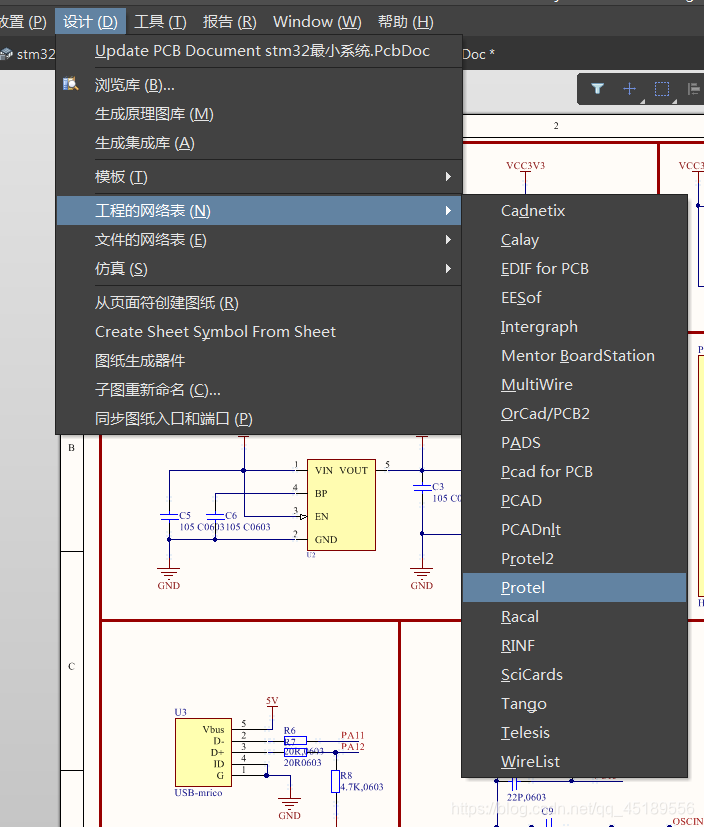

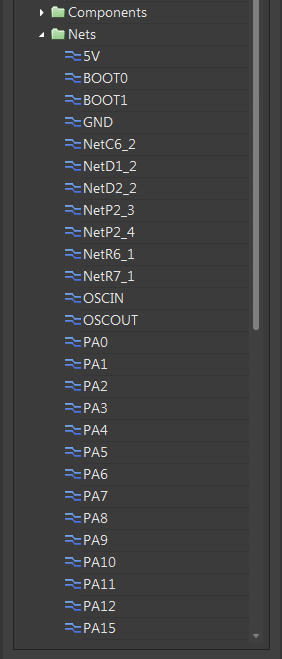

2.1 点击设计(Design)后,选择工程的网络表( Netlist For Project),然后选择 Protel 即可生成网络表。如下图所示:
在这里插入图片描述
在这里插入图片描述

二、绘制stm32最小系统 电路原理 图的PCB图

参考博客: 链接

1、封装

1.1 进入PCB Library绘图界面
在这里插入图片描述

   1.2 点击焊盘,按tab键,更改尺寸编号、阻焊层、孔径形状大小等数据,然后点击add,找到对应封装图,点击确定。

   批量封装操作图如下:

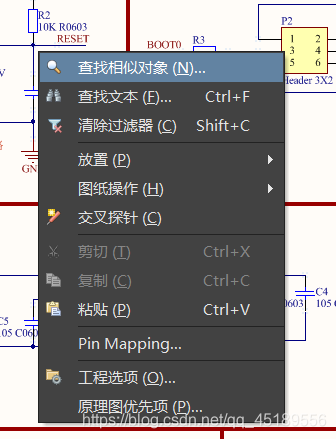

   1)右键查找相似对象
在这里插入图片描述

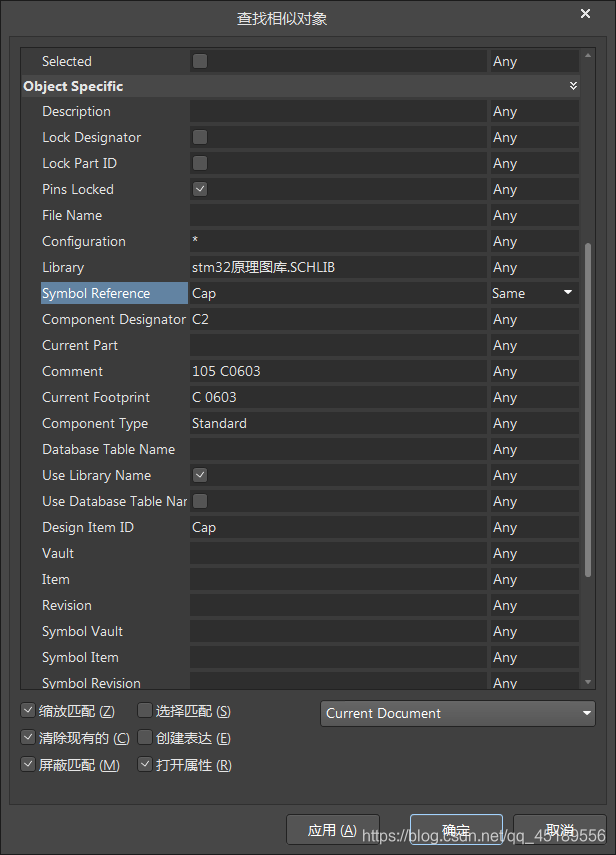

   2)对应的器件选择“Same”
在这里插入图片描述

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
