HLS编程环境入门搭建liunx下环境：HLS高层次综合编程环境Linux搭建教程

一、安装liunx版vivado

须知 安装Vivado下载文件达20G liunx虚拟机环境磁盘需要100G左右

安装前准备

由于我的liunx磁盘过小，所以我对磁盘进行了扩充。链接：VMware虚拟机 Linux系统 Ubuntu 16.04 硬盘/磁盘扩容（超详细图文详解！亲测有效！）。

1. 将windows中的安装文件放到liunx的共享文件。

这里是我在window中下载了xilinx安装文件压缩包

1. 解压文件。

sudo tar xvzf /mnt/hgfs/ubuntshare/Vivado_SDK_2018.3_1207_2324.tar.gz

1. 到解压文件中，运行安装文件。

sudo ./xsetup

安装过程中

• 实验使用当前版本，不需要更新到最新版本，点contiune。
• 三个同意，点击 Next。
• 选择 Vivado HL Design Edition，点击 Next。
• 勾选需要用到工具，点击 Next。
• 继续next。
• 进入安装过程中，想到windows漫长的安装，可以喝杯咖啡了。
• 完成安装，将license放到文件中。
• 软件注册成功

添加权限和安装下载驱动

• 添加权限

sudo chmod -R 777 /tools/Xilinx
sudo chmod -R 777 ~/.Xilinx/

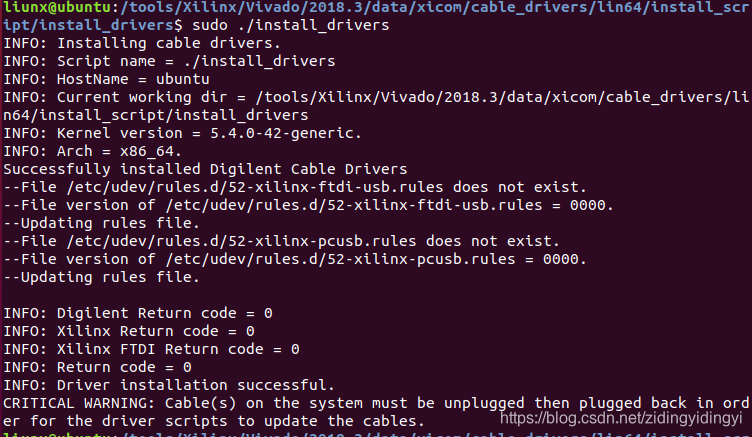

• 安装下载器驱动

直接cd到驱动目录，会出错，建议一个一个慢慢进。

cd /tools/Xilinx/Vivado/2018.3/data/xicom
/cable_drivers/lin64/install_script/install_drivers
sudo ./install_drivers

• 写入环境变量方便使用

sudo gedit .bashrc

在该文件末端，添加：

source /tools/Xilinx/Vivado/2018.3/settings64.sh

二、PetaLinux安装

PetaLinux 是一个嵌入式 Linux 系统 开发工具包，用于 XilinxFPGA 片上系统

   的定制、建立、测试和部署 嵌入式   Linux 系统。

安装 依赖库

1. 安装依赖库

sudo -s
sudo apt-get install gcc git make net-tools libncurses5-dev tftpd zlib1g-dev libssl-dev flex bison libselinux1 gnupg wget diffstat chrpath socat xterm autoconf libtool
tar unzip texinfo zlib1g-dev gcc-multilib build-essential libsdl1.2-dev libglib2.0-dev
zlib1g:i386 screen pax gzip gawk

1. 安装tftp Server。

apt-get install tftpd-hpa

1. 启动tft Serve，查看状态。

service tftpd-hpa restart
service tftpd-hpa status

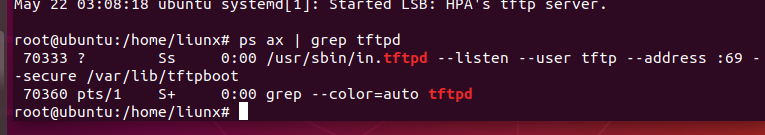

1. 校验 tftp。

ps ax | grep tftpd

安装 Petalinux

1. 安装准备

这里的<your_user_name>填写你的用户名

sudo –s
mkdir –p /opt/pkg/petalinux/2018.3
chown <your_user_name> /opt/pkg/
chown <your_user_name> /opt/pkg/petalinux/
chown <your_user_name> /opt/pkg/petalinux/2018.3/
chgrp <your_user_name> /opt/pkg/
chgrp <your_user_name> /opt/pkg/petalinux/
chgrp <your_user_name> /opt/pkg/petalinux/2018.3/
exit

1. 为安装包添加运行权限。

sudo chmod +x petalinux-v2018.3-final-installer.run

1. 安装程序。

./petalinux-v2018.3-final-installer.run /opt/pkg/petalinux/2018.3/

1. 同意三连。
2. 验证安装正确性。

source /opt/pkg/petalinux/2018.3/settings.sh
echo $PETALINUX

三、hello_world–灯闪烁

在vivado hls  中操作

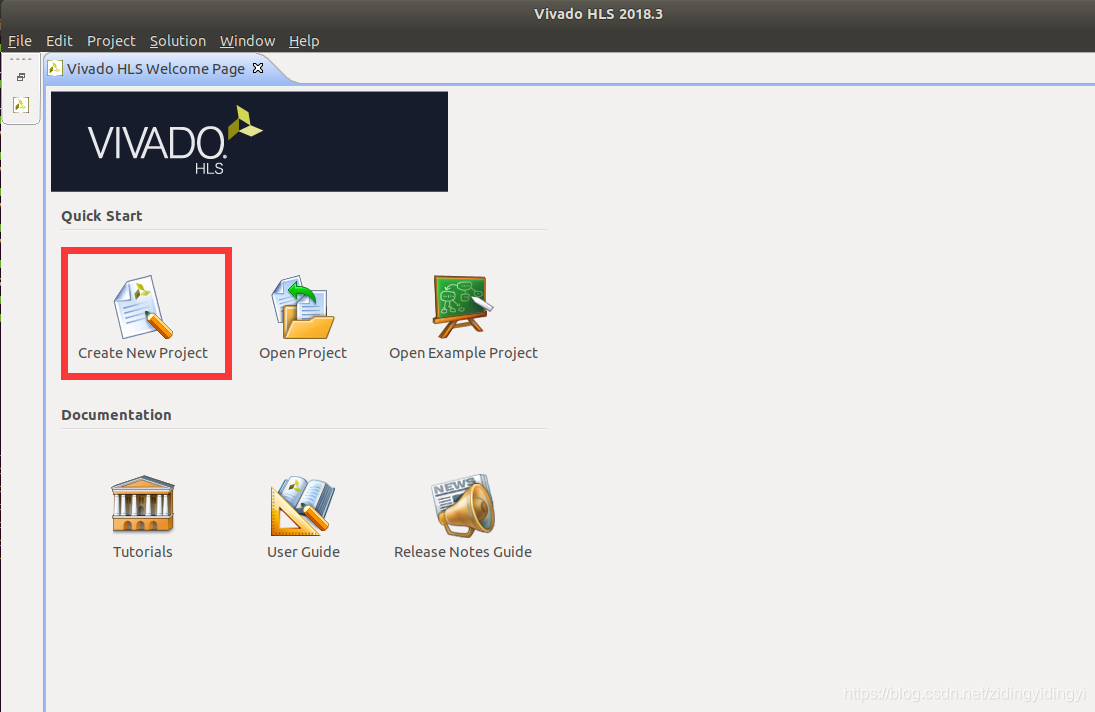

1. 启动vivado hls,使用以下命令。

注意：先输入,source /tools/Xilinx/Vivado/2018.3/settings64.sh

vivado_hls

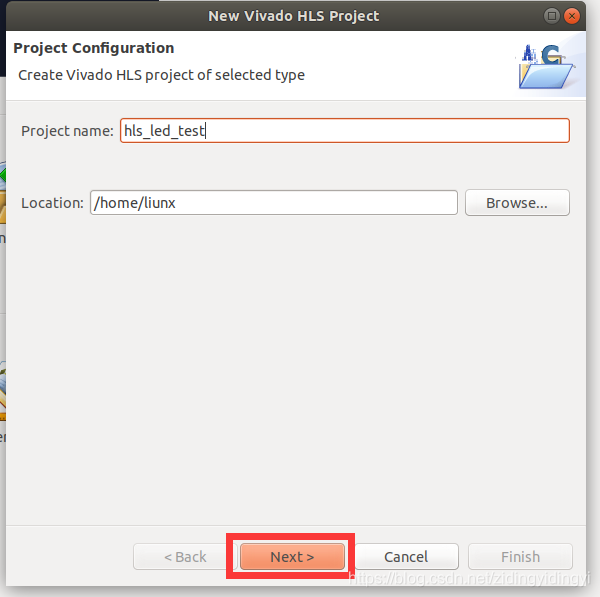

1. 创建文件，设置目录及文件名。

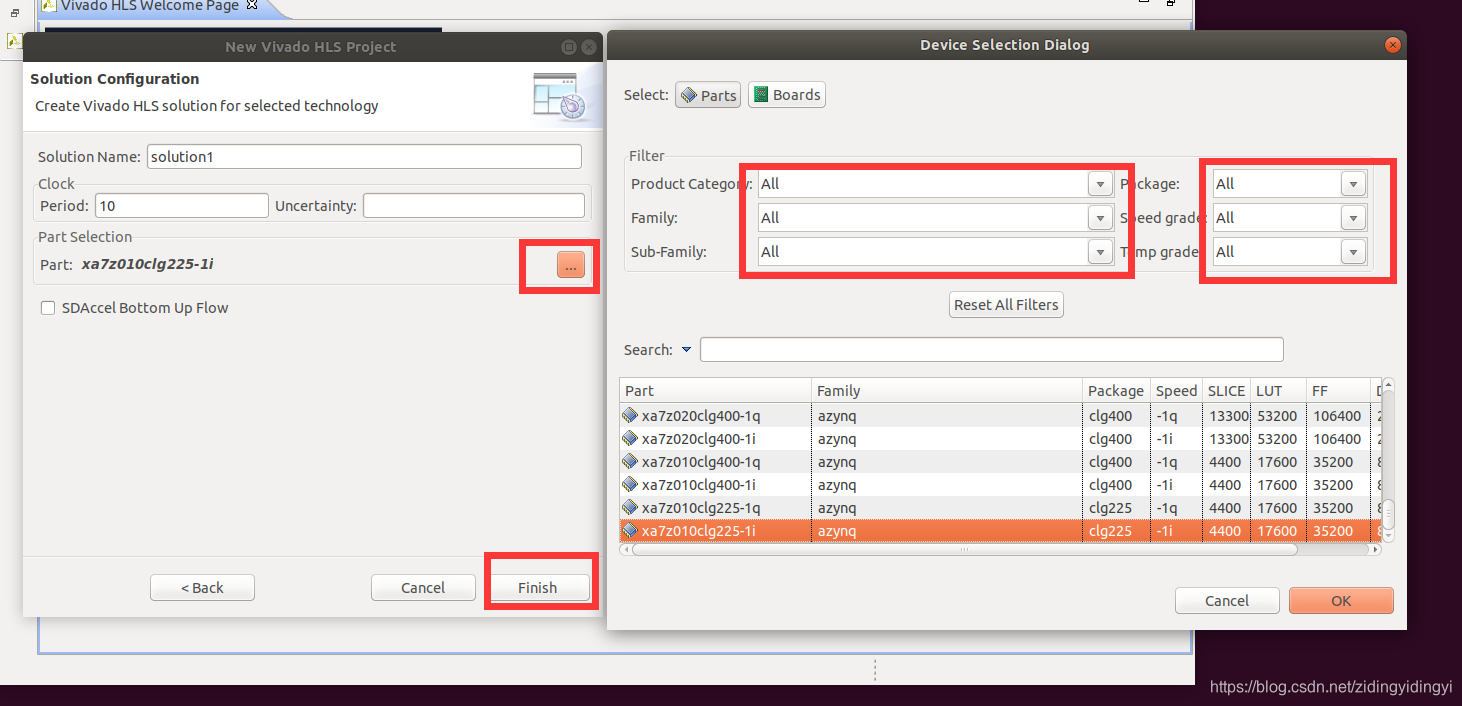

2. 选择器件，根据实际情况。

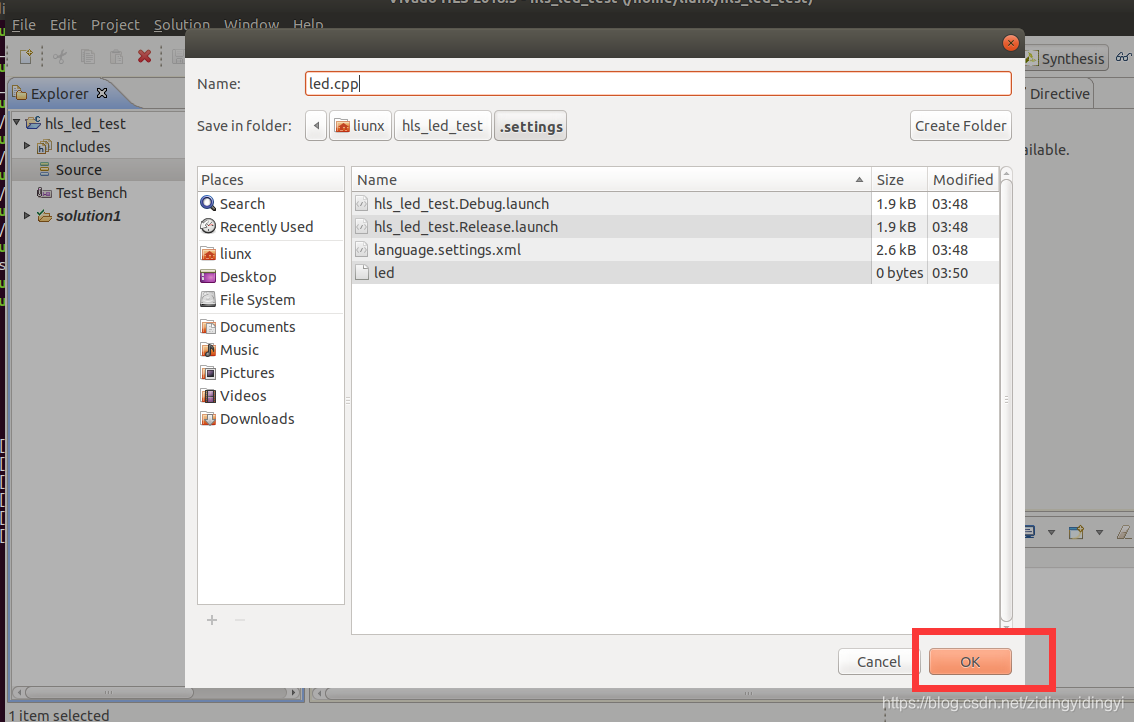

3. 在source右键，新建led.cpp文件。

       内容为：

#include "led.h"
void flash_led(led_t *led_o , led_t led_i){
	#pragma HLS INTERFACE ap_vld port=led_i
	#pragma HLS INTERFACE ap_ovld port=led_o
	cnt_t i;
	for(i=0;i<CNT_MAX;i++)
	{
		if(i==FLASH_FLAG)
		{
			*led_o = ~led_i;
		}
	}
}

1. 新建led.h文件。内容：

#ifndef _SHIFT_LED_H_
#define _SHIFT_LED_H_

#include "ap_int.h"

#define CNT_MAX 100000000
//#define CNT_MAX 100

#define FLASH_FLAG CNT_MAX-2
// typedef int led_t;
// typedef int cnt_t;

typedef ap_int<1> led_t;
typedef ap_int<32> cnt_t;
void flash_led(led_t *led_o , led_t led_i);

#endif

1. 添加C仿真文件，右键test Bench新建文件。

       内容：

#include "led.h"
void flash_led(led_t *led_o , led_t led_i){
	cnt_t i;
	for(i=0;i<CNT_MAX;i++)
	{
		if(i==FLASH_FLAG)
		{
			*led_o = ~led_i;
		}
	}
}

1. 设置信号 led_o 进行约束 led_i 进行约束。
2. 进行仿真之前，我们首先选中我们要仿真的顶层函数，点击 project 选择 project seethings选择 synthesisbrowser选择 flash_led 作为顶层函数。
3. 然后点击 project  Run C simulation，进行仿真。
4. 接下来，进行 C 综合，编译器会将 C++代码映射到 RTL 电路，点击 Solution Run C Synthesis  Active Solution。等待一段时间后，编译器会提示综合后的结果。
5. 接下来，我们进行 C/RTL 联合仿真，来验证映射出来的 RTL 电路是否正确。

注意设置library目录

1. 出现错误。

ERROR: [COSIM 212-104] Cannot find Mentor Graphics ModelSim. Make >sure it is accessible through the PATH variable. 一键获取完整项目代码bash1 错误原因：仿真软件在path找不到。 解决：在环境变量中，添加仿真软件路径。

1. 联合仿真，成功结果。


       次执行完联合仿真后，我们可以使用Modelsim 或者 Vivado 软件打开联合仿真所产生的波形。
2. 导出 HLS 工程生成的 IP 核，solution 选择 Export RTL。

在vivado中操作

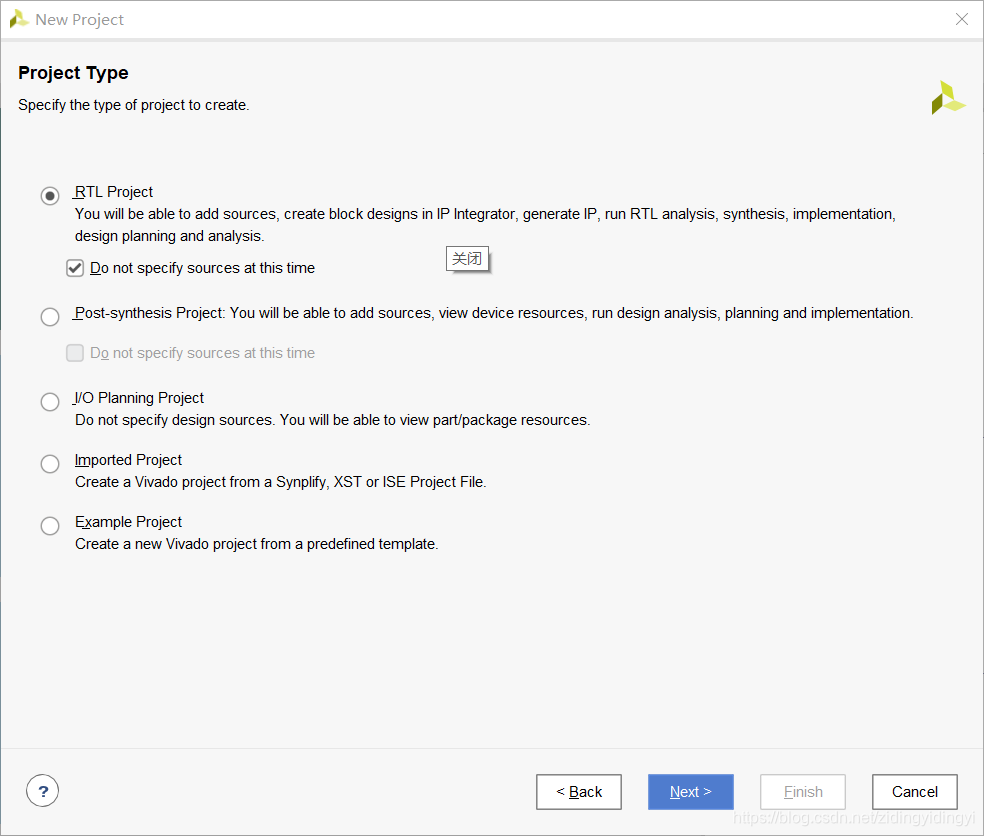

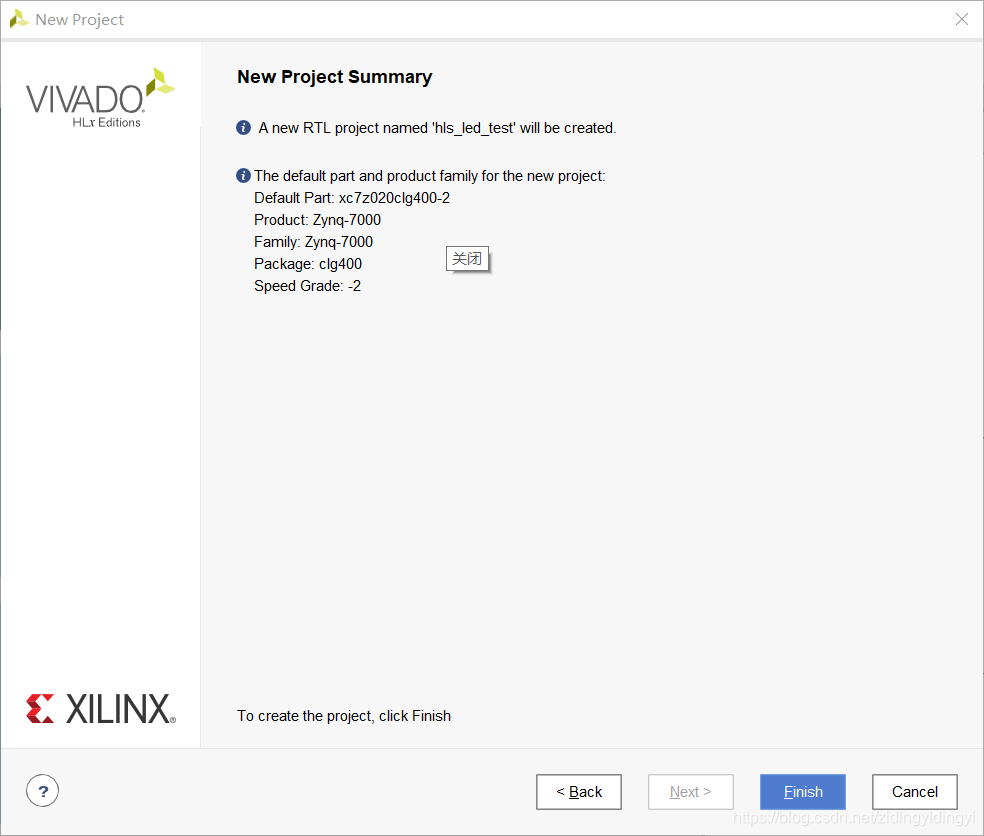

1. 新建vivado项目工程

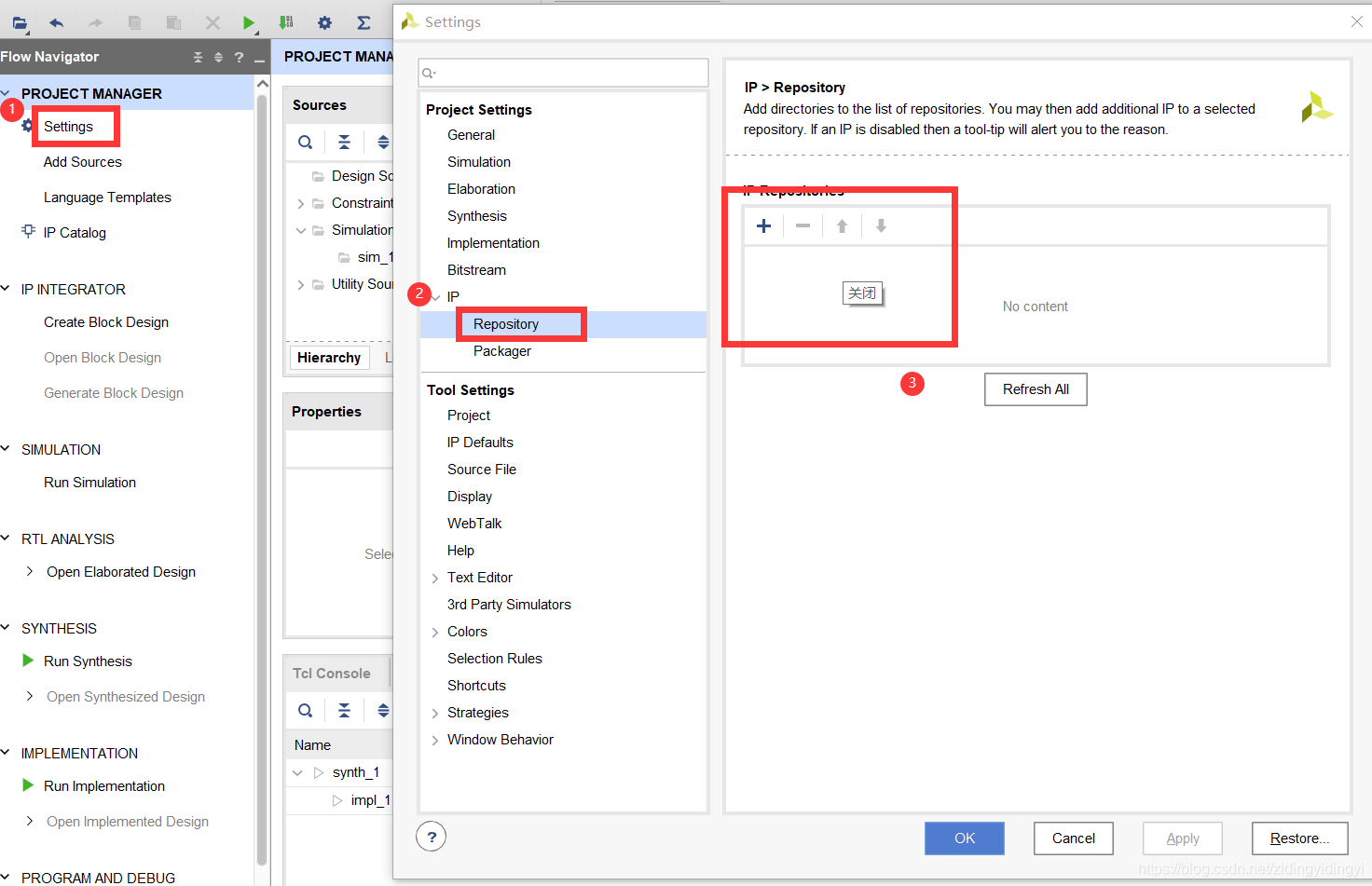

2. 在setting导入hls中生成ip核。

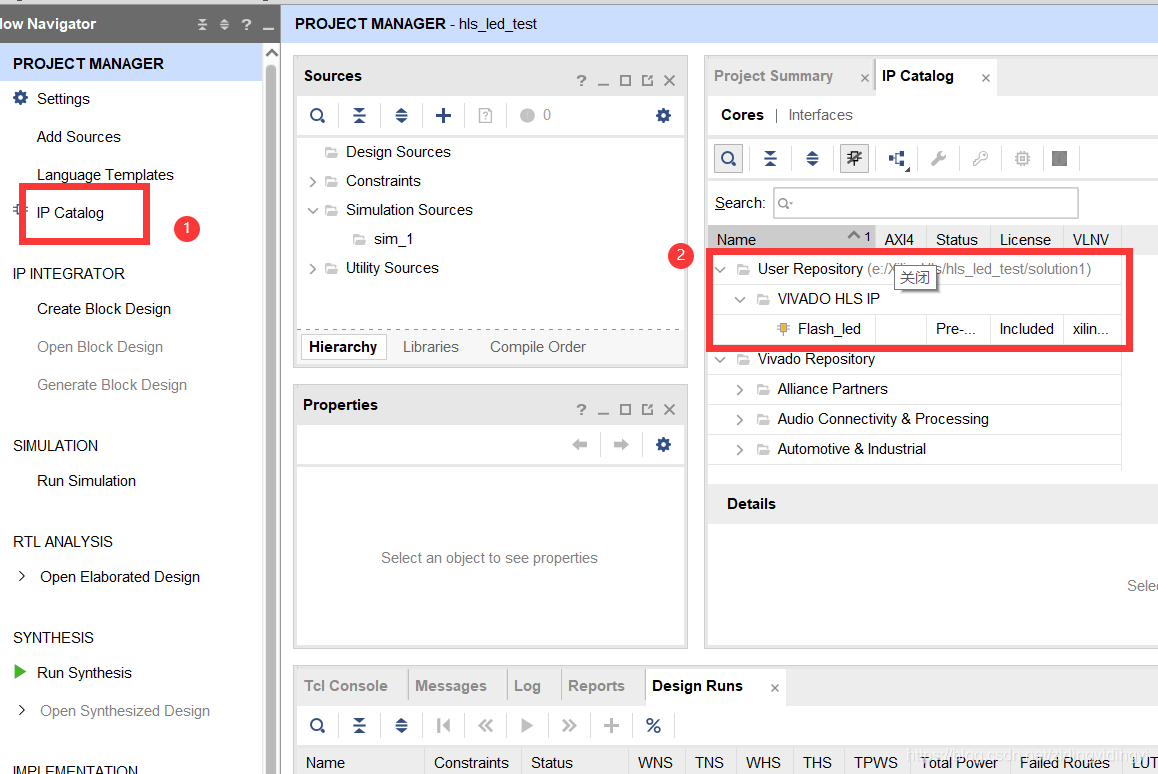

3. 在ip catalog查看导入成功的ip。

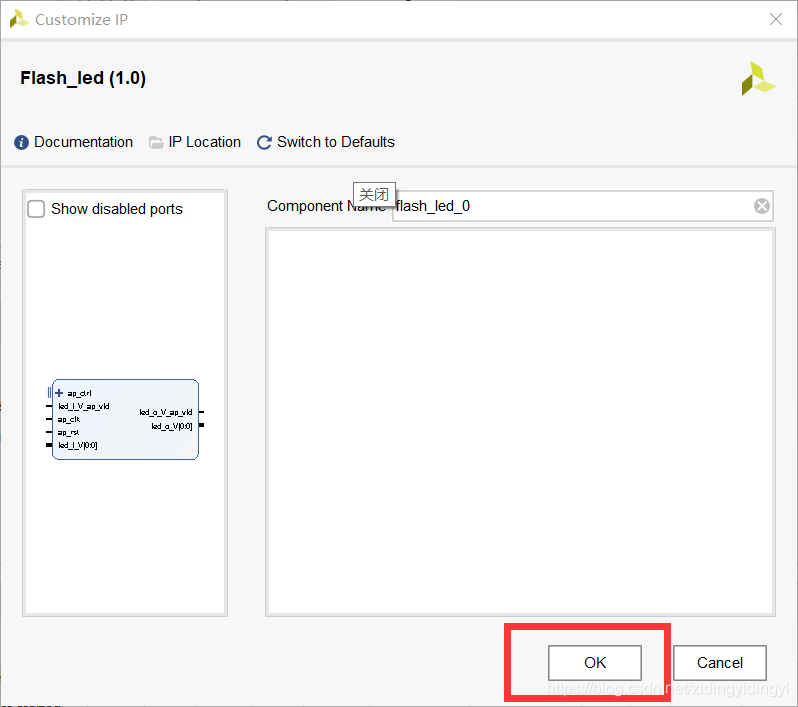

4. 点击该ip，ok.]。

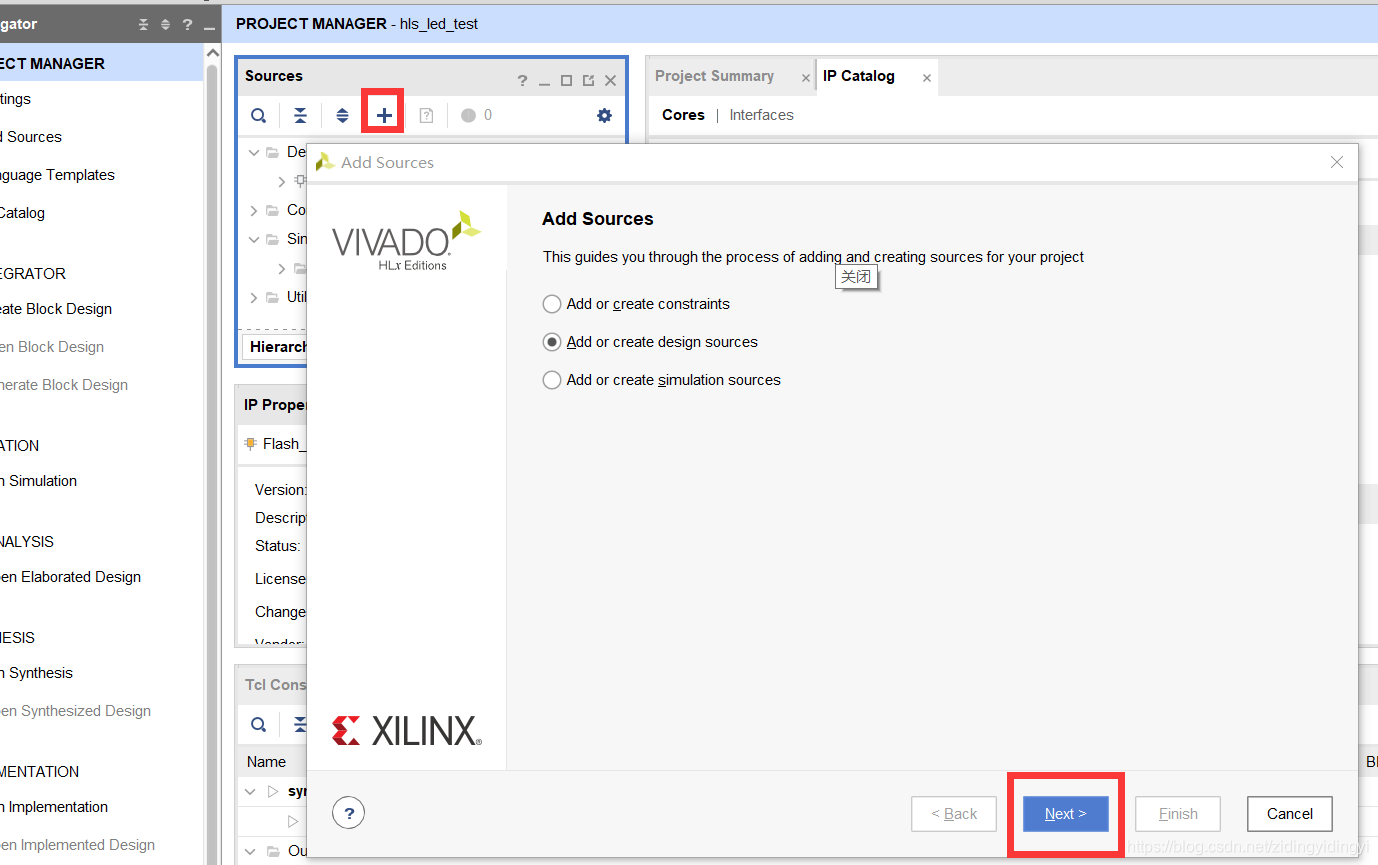

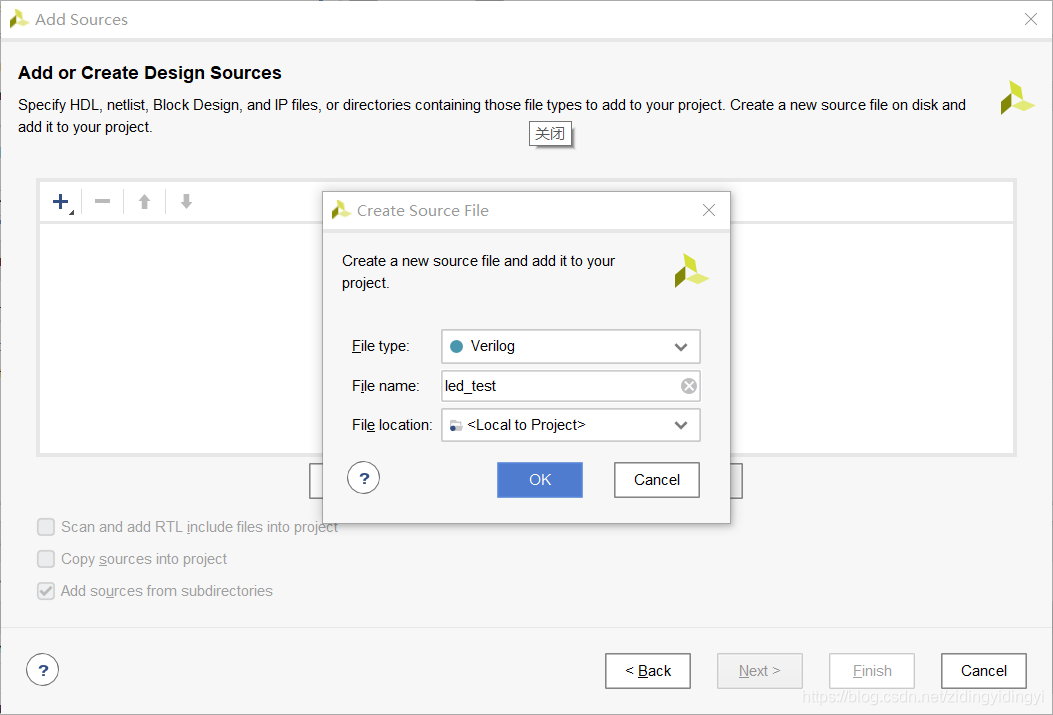

5. 新建文件，完成



       代码如下：

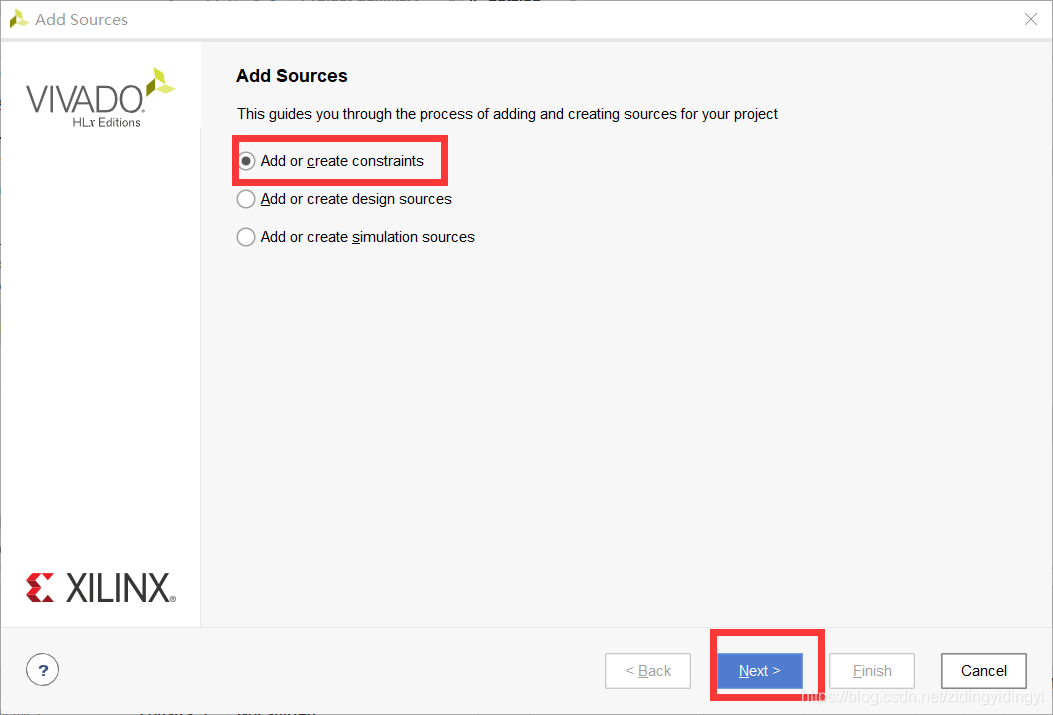

1. 创建约束文件


       内容：

##############LED define##################
set_property PACKAGE_PIN P15 [get_ports {led_o}]
set_property IOSTANDARD LVCMOS33 [get_ports {led_o}]
##############Reset define##################
set_property PACKAGE_PIN P16 [get_ports {rst_n}]
set_property IOSTANDARD LVCMOS33 [get_ports {rst_n}]
##############50M CLK define##################
create_clock -period 20.000 -name clk -waveform {0.000 10.000} [get_ports clk]
set_property PACKAGE_PIN N18 [get_ports {clk}]
set_property IOSTANDARD LVCMOS33 [get_ports {clk}]

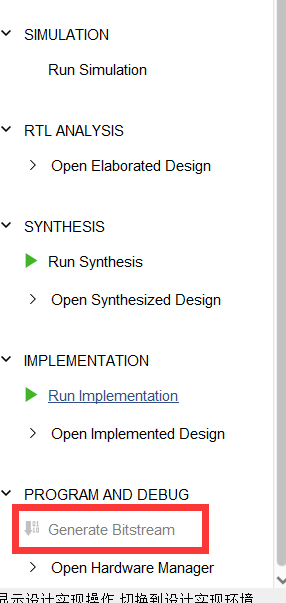

1. 编译综合，生成bitstream。

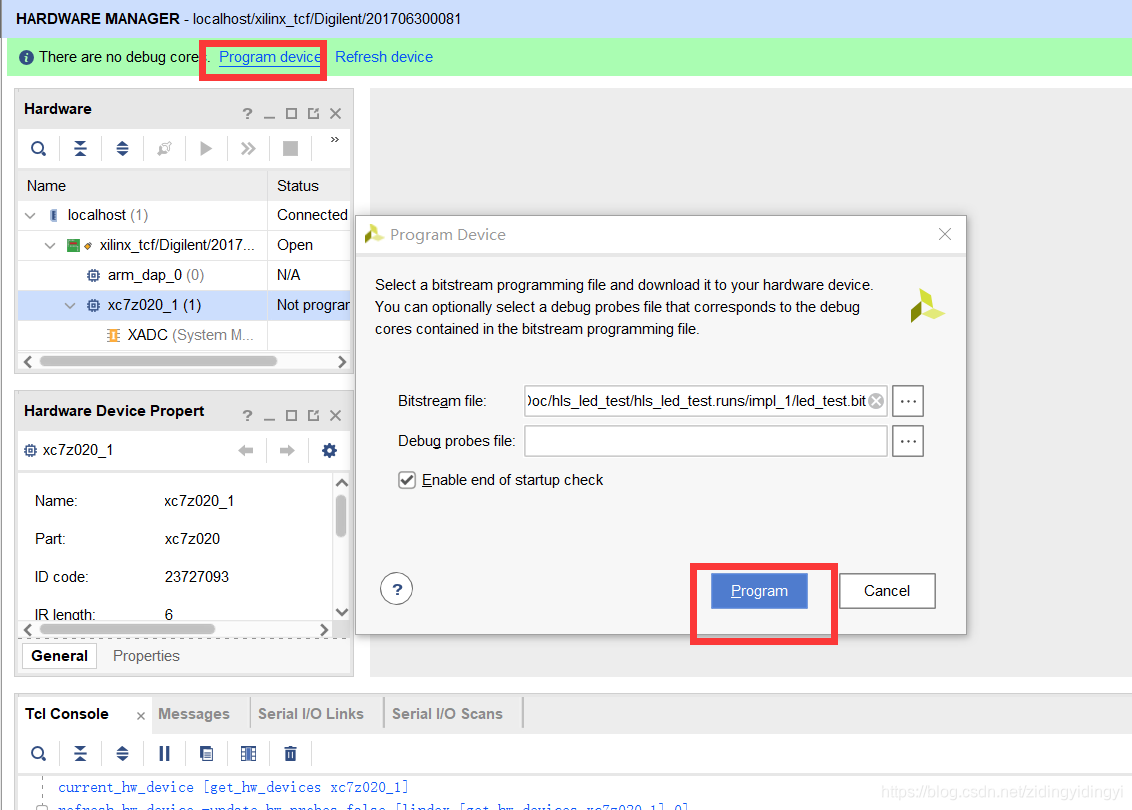

       成功后，最下面点击完成开发板下载。


四、参考

学习 内容为：微相Z7_Lite系列教程
