Altium Designer 18生成STEP导入SolidWorks速度超慢问题解决及贴图“丝印和铺铜”

SolidWorks速度慢的问题

初涉SolidWorks 3D建模，初衷只是为了给电路板做个壳子，不过可能由于版本兼容或者原始3D封装的问题，AD18导出的step文件导入SoldWorks时候非常慢，还有不少错误发生，关键的是在自上而下画外壳的时候非常卡，卡爆多次之后着手 解决 这个问题。

1. 常规办法已经无法解决：

   保存为零件格式本身就很慢，零件插入装配体就开始卡了

   重组为新的零件虽然速度会快，但是丢失很多关键 信息 ，颜色没有了，甚至某些图块丢失

   转为STL然后再从STL转出为零件，很不理想，丢失信息太多，不过凑合能用

参考：

https://www.zhihu.com/question/56234884

2. 使用AD14转出step，竟然SoldWorks2016无法导入，进入选择模板的无线循环……

3. AD18用parasolid格式“.x_t”导出或保存，SolidWorks2016导入“.x_t”文件，速度很快，没有建模错误，再保存为零件格式，速度很快，完美解决问题。

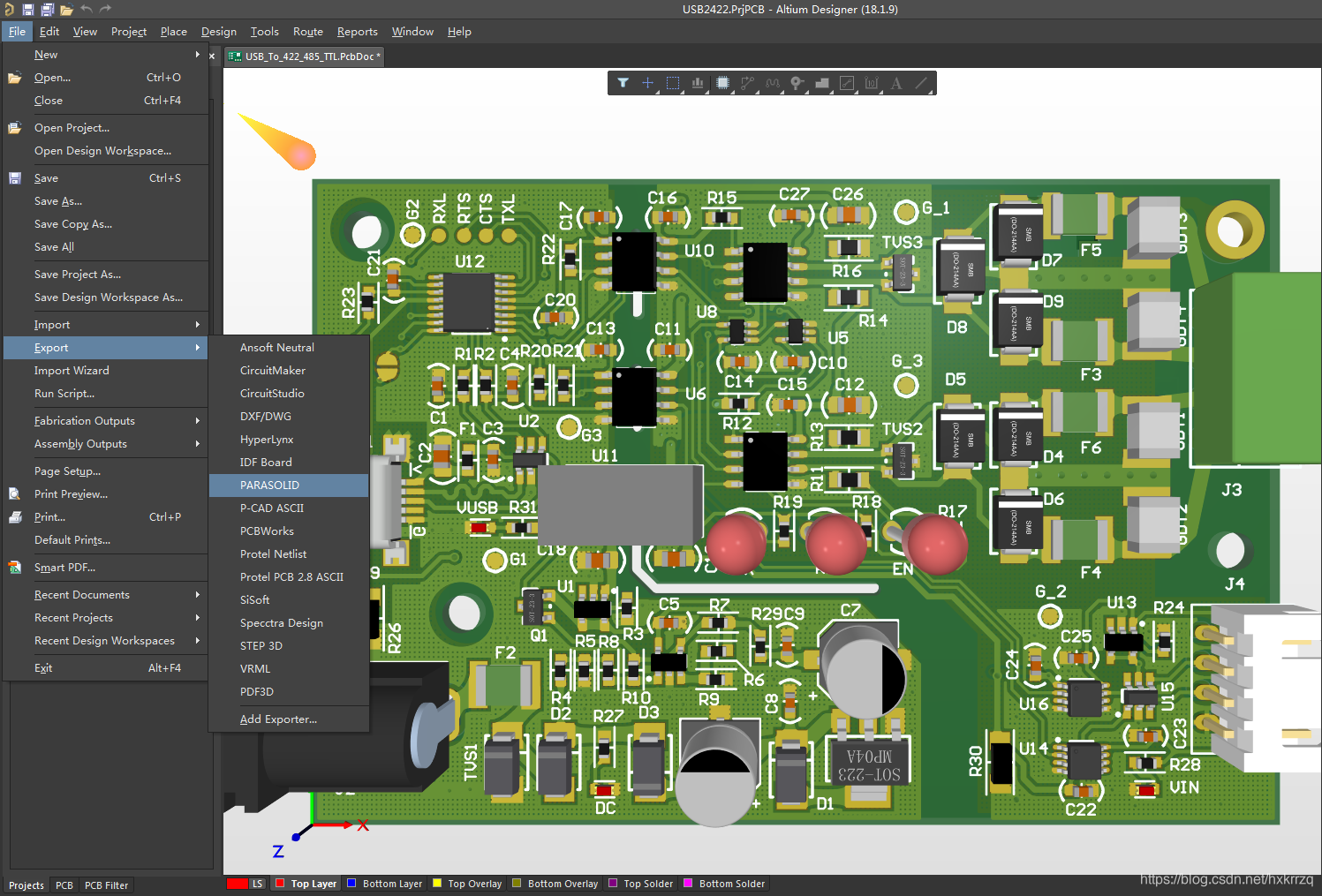

AD18：

注意点：

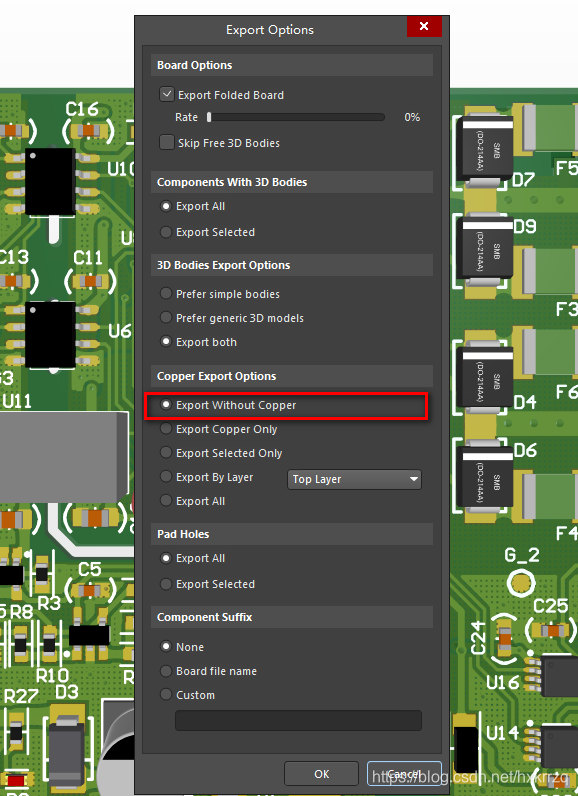

选择不输出铜皮导出速度会快很多，体积会小很多。导出全部铜皮之后原本5M的文件会暴增到200M！！！。并且铜皮在建模中是不需要的，使用贴图即可。

提示：

       UG、Solidwork、MasterCAM都是Parasolid核心

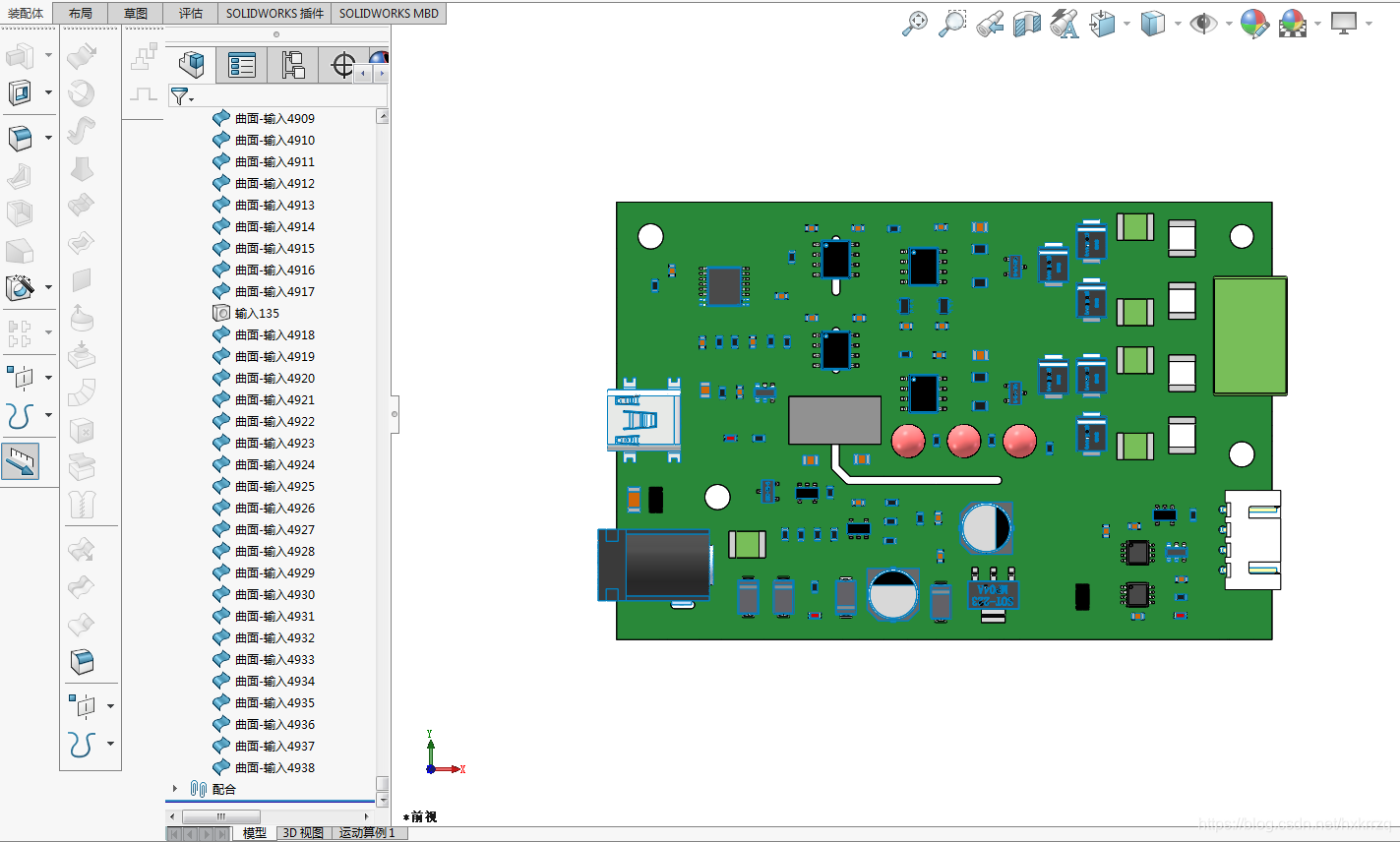

以下是常规方式，AD导出step，再导入SW转换为sldprt格式保存后的结果，有4938个曲面！载入时候需要占用很多资源，并且出错概率大，我的模型就有十几条错误。

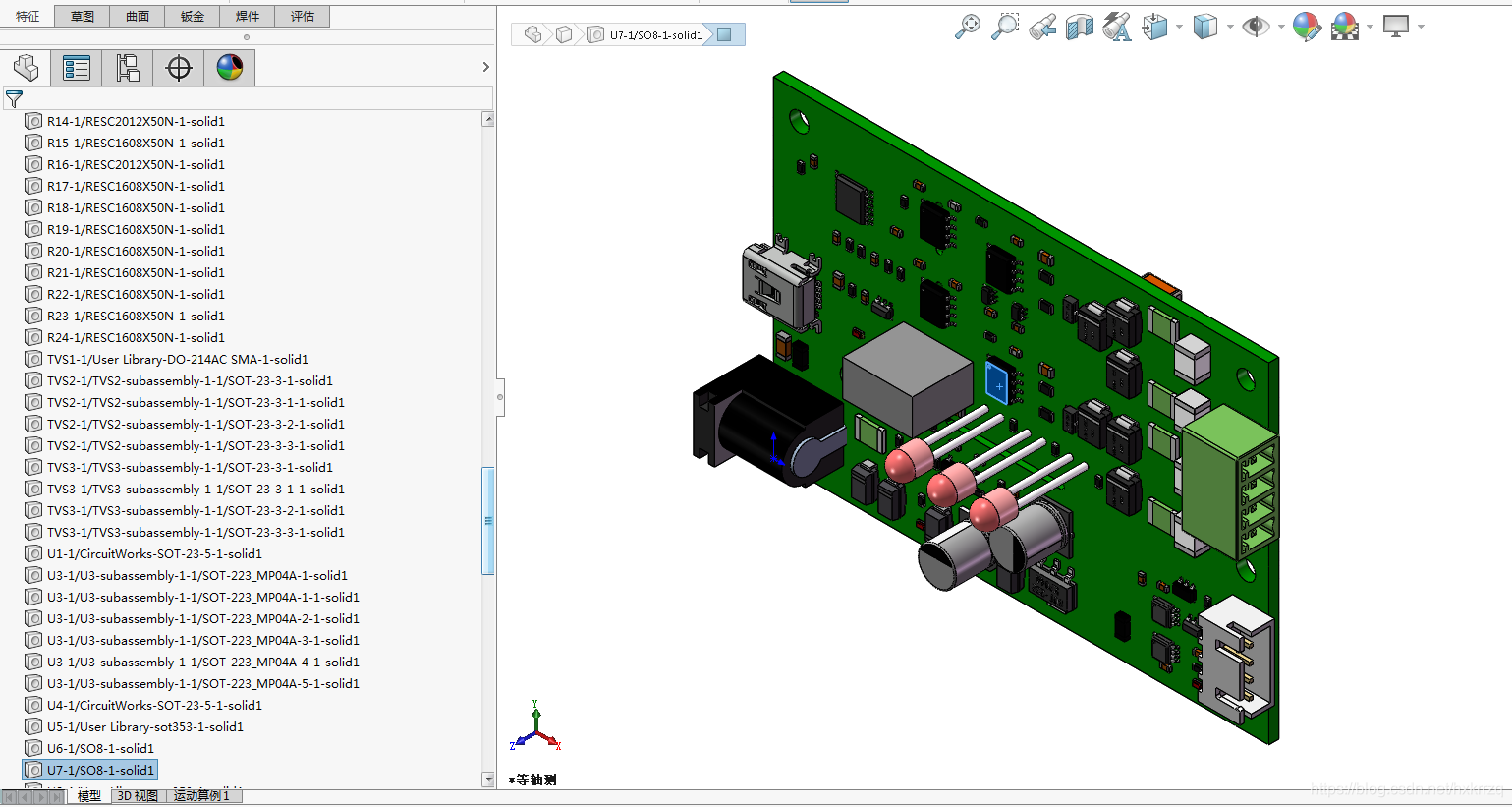

以下可以看到用“.x_t”生成的零件，每一个元器件都是独立的igs文件，所以加载非常迅速。最终的.SLDPRT文件大小是8M，相比于Step转成.SLDPRT文件的25M小很多！

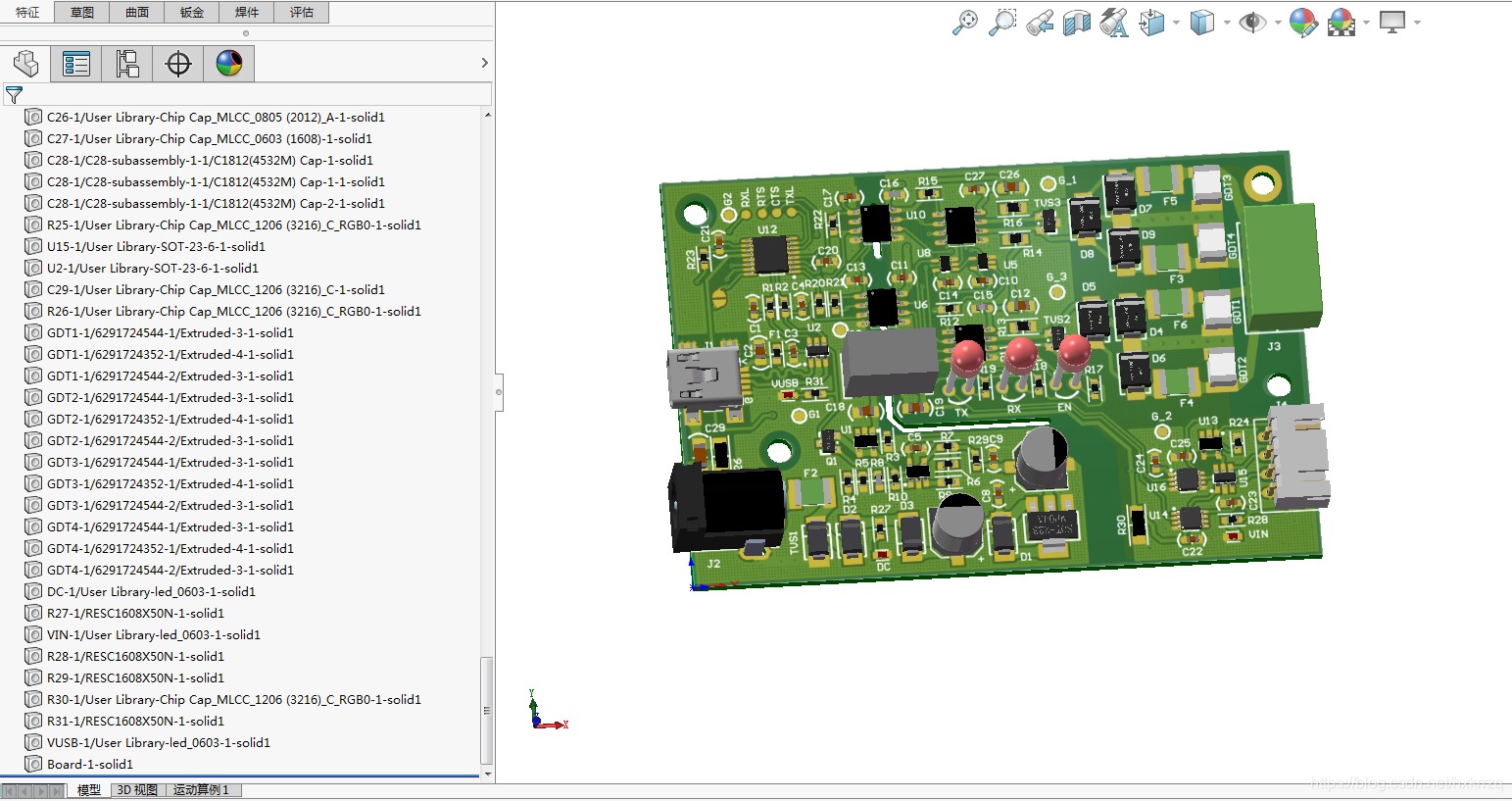

贴图“丝印和铺铜”制作完美的电路板模型

如上，使用在正面贴图的方式即可实现转入丝印和铺铜。

详情参考：

http://blog.sina.com.cn/s/blog_9fff1f140102yc39.html
