AutoDYN学习笔记：Part 1（显式动力学仿真）

AUTODYN软件学习笔记

• 前言
• 软件使用流程
• 1. 建立初始化工程 2. 建立模型信息 2.1 材料信息 2.2 初始条件信息 2.3 建立模型数据 模型边界条件设定 求解设置 输出设置
• 总结

前言

    新手入门自己遇到的一些问题，ANSYS、AUTODYN、LS_DYNA、Workbench的结构关系：

       AutoDYN、LS_DYNA是AnSYS的一个子模块，WorkBench是一个集成工作环境，可以将各个子模块作为前处理后处理部分串接到一起，各个软件的侧重点不同，autodyn可以在 文件夹  中单独打开，单独打开的和在workbench中打开的界面是不一样的。

       AUTODYN软件本身体量较为庞大，功能较多，但是使用是有固定流程的。本文仅是我个人的问题总结笔记，并非专业使用参考，结合的书籍是《AUTODYN工程动力分析及应用实例》。

软件使用流程

1. 建立 初始化  工程

    新建一个模块，在该界面中可以设置 文件名  称和单位体系，选择2D还是3D模型体系以及模型对称方式，该步骤就是完成一个初始大框的工程建立，与建模本身无关。

2. 建立模型信息

模型信息中主要包含以下几部分：

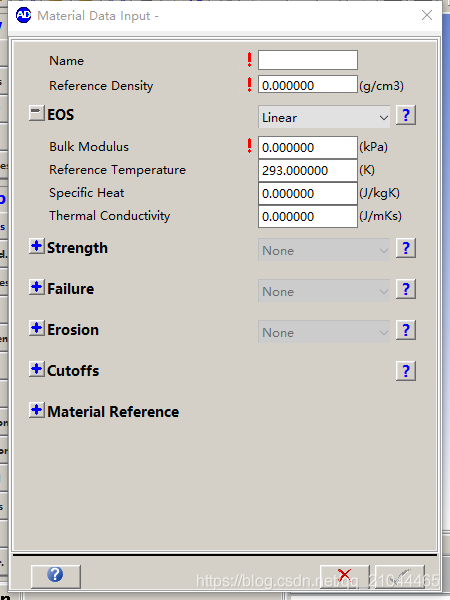

2.1 材料信息

    定义材料中分为两点：

• 模型库内的材料模型
• 用户自定义的模型材料

     材料参数中包括

• EOC（EQUATIONS OF STATE）状态方程
• Strength-材料强度
• Faliure-材料失效特性模型
• Erosion-材料侵蚀控制
• Cutoffs-材料临界值。


      至于内部选项中给出的可选参数需要根据具体材料人为分析定义，都是基于一些物理学或材料学中提出的材料性质模型，如果从材料库中选取已有的材料，会带有匹配的上述参数模型，有的材料具有多个模型选项，可以有多个参数面模型匹配。

      本例中选取材料库中的Tantalum材料，状态方程为冲击模型。材料强度模型模型选为斯坦伯格-圭南本构模型（这是一个专门用来计算平面冲击试验的模型）。

      这个博客中给了部分对于状态方程的总结

      链接: https://blog.csdn.net/tankaiha/article/details/1481914

2.2 初始条件信息

     在Int.Cond中定义初始条件，可以设置加速度、径向速度、角速度等信息。

        这个 边界 信息目前的个人理解就是对于当前模型所在的空间设置一个仿真时的计算边界，可以设置为流入流出或者对某一属性是刚体，在仿真爆炸时可以将其设置为流出可以使冲击波扩散出边界，如果不设置则会出现反弹的现象，

2.3 建立模型数据

     此处涉及到建立模型的形状及要使用网格的 算法  ，一般都会使用部件创建指引窗口，本例中使用的是拉格朗日网格法，然后设置网格个数，横纵多少，网格越多循环需要的计算次数就越大，单次循环计算的时间也就越长，该步完成后会出现最终实际的建模图。

模型边界条件设定

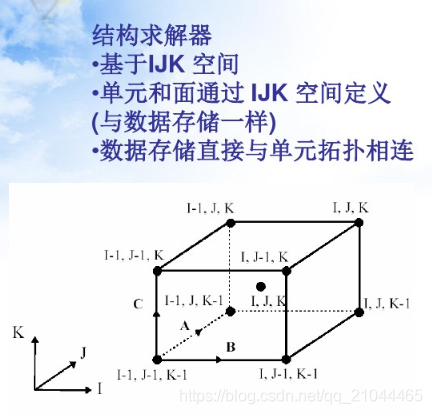

     IJK空间结构范围设定，也就是定义模型空间边界，这个和前面划分的表格数也有关系，是前面划分的网格数+1为 最大值  ，在设置了边界约束后，在plot空间中启用边界选框是可以看到边界范围的。在该选项内可以添加多个边界约束，添加单轴是单侧撞击，添加双轴后出现了扭曲的效果。。。。

求解设置

     该部分主要用来设置求解循环上限、求解时间上限、参考

   链接: ansys_HELP_求解器控件详细说明.

   这个写的贼明白了。

输出设置

链接: ansys_HELP_输出控件详细说明.

总结

     基本流程差不多就是这样了，至于细节的部分在学的过程中再做补充，参考的这个书还是不错的，写的挺详细，感觉网上的教程太少了，太泛泛了，不知道是这个软件太小众还是太简单不适合写教程。。。反正我入门这3天感觉是挺费劲的。。。
