电气EPlan软件第一章到第五章学习笔记：从入门到进阶

电气–EPlan软件第一章到第五章的学习

1.Eplan软件的简单介绍?

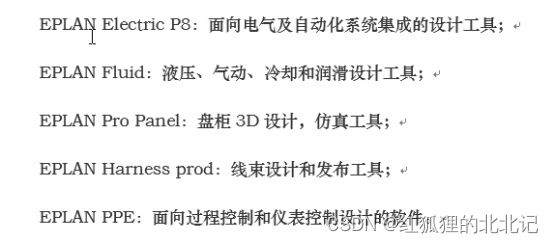

①介绍：CAD不能满足工程需要，所以用到Eplan，Eplan结合了windows和CAD的操作风格，使用户有了更好的体验。Eplan包含了施耐德、倍福、西门子等多种品牌的设备符号，方便画图选型。

②安装：

   （1）安装 链接  ：https://www.bilibili.com/video/BV15v411a7iz?share_source=copy_web（2.9版本安装步骤比2.7容易好多）

   （2）安装包：链接：https://pan.baidu.com/s/1c-IaI7wr8n7AEExx7GxQZg 提取码：mf3g

2.项目创建于内容管理

（1）原理图项目以及宏项目

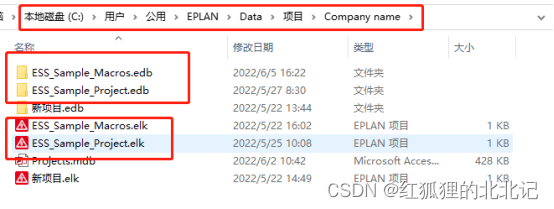

   （2）打开项目的存储路径，一个完整的项目应该包括.edb和

   . elk  文件。


   （3）项目结构和页结构只能在页面创建之前进行修改，也就是说在项目创建的时候，你要选定一个合适模板，项目创建之后，模板是没有办法进行改变的。

   （4）从位置信息对项目进行一个分类，比如说有什么柜什么箱等等。

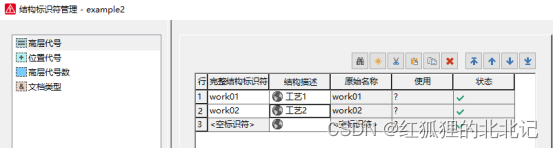

   （5）结构标识符管理：

   ①高层代号：可以在这里写清楚你的项目有多少个工艺。


   ②位置代号：可以在这里写清楚你的项目有什么箱体柜体，如电源柜、控制柜、驱动柜等。

   ③文档类型：可以在这里写清楚你的项目有需要介绍的，如封面、端子图表、电缆图表、部件清单等。

3.面向图形的设计

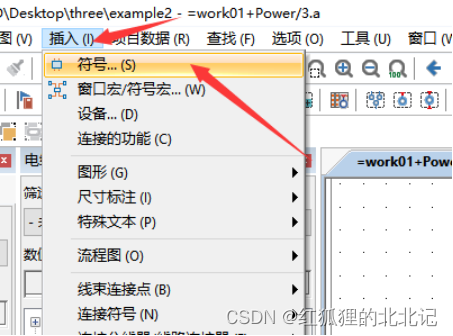

3.1创建页与插入符号

（1）创建页的时候，需要对结构标识符进行设计，分别是高层代号、位置代号和文档类型。如果画的是原理图，文档类型就不需要进行选择，如果画的是端子报表、电缆报表，文档类型就需要进行选择。

   （2）页类型包括交互式和自动式，交互式是人为插入的，自动式是根据电路自动生成的。

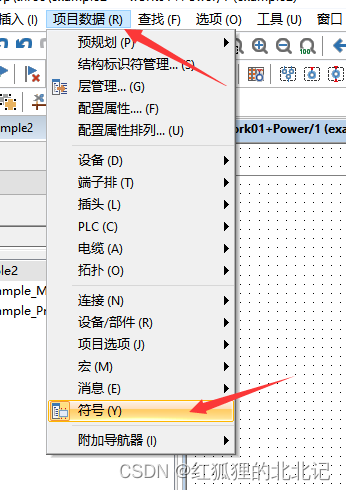

   （3）寻找图号库（便于符号插入）

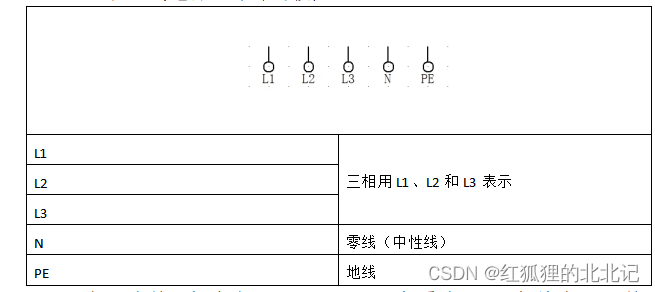

   （4）三相五线电源（外部连接点）


   三相五线是三根火线L1，L2，L3，一根零线N，一根地线PE（是黄绿两种颜色）。

   L1，L2，L3三条对N PE 电压是220V；

   L1和L2，L2和L3，L1和L3之间都是380V；

   但是地线只做保护用，不能和零线混用。

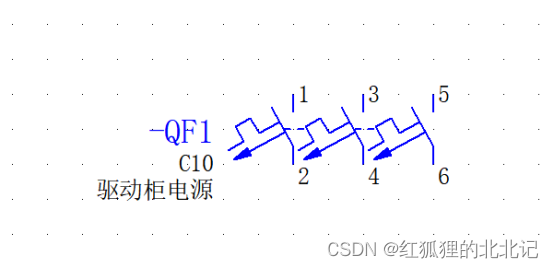

   （5）断路器QF


   断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。

3.2连接符号与文本使用

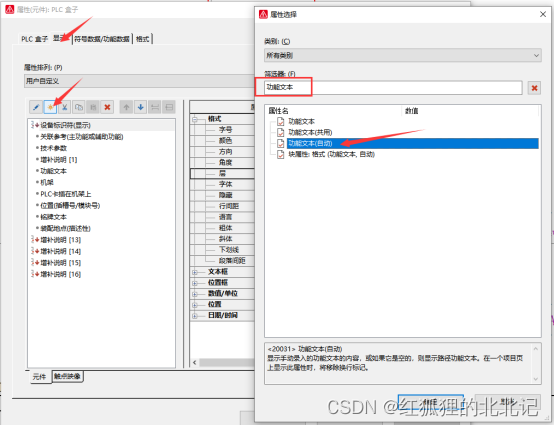

   路径功能文本的添加：制作好文本之后，双击需要标识的设备，按照上面的操作即可。

3.3黑盒、结构盒与PLC盒子

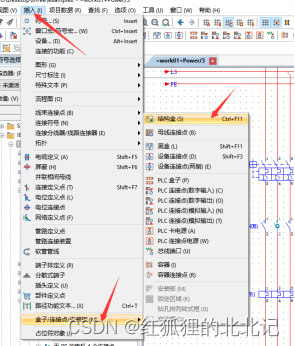

（1）通过结构盒可以区分设备的结构标识。通过以下步骤安装。

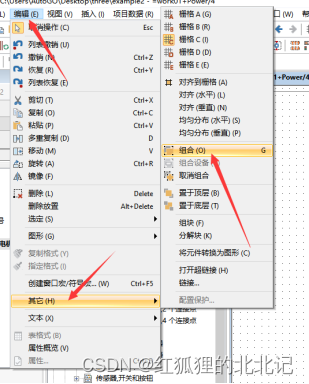

   （2）组合功能如图所示。组合后还想选中单体，就按住shift再进行选择。

3.4关联参考

（1）关联后，3.1表示：第三页第一列有相同类型的中断点。


   （2）关联参考总是成对出现的，当有三对相同类型的中断点出现的时候，第一第二对会关联，但是第三对不会关联（按顺序）。

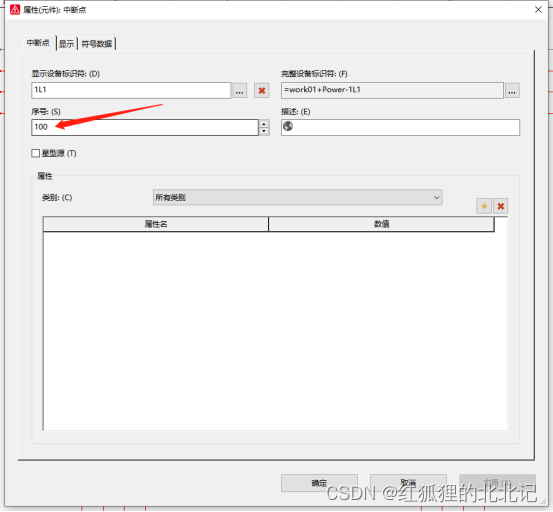

   当你想要改变关联的顺序的时候，可以修改下图的序号顺序进行改变。

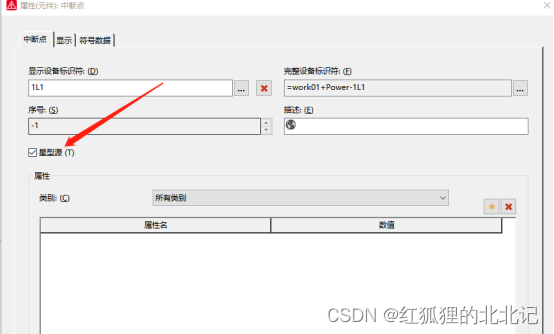

   （3）星型源

   任选一个中断点为标注，其它同一名称中断点都是以此为关联点。

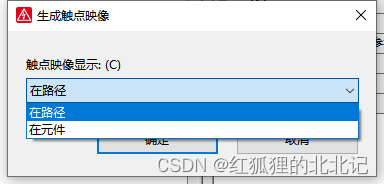

   （4）触点映像（也是关联参考一种展现形式），有两种不同的形式包括在路径和在元件。

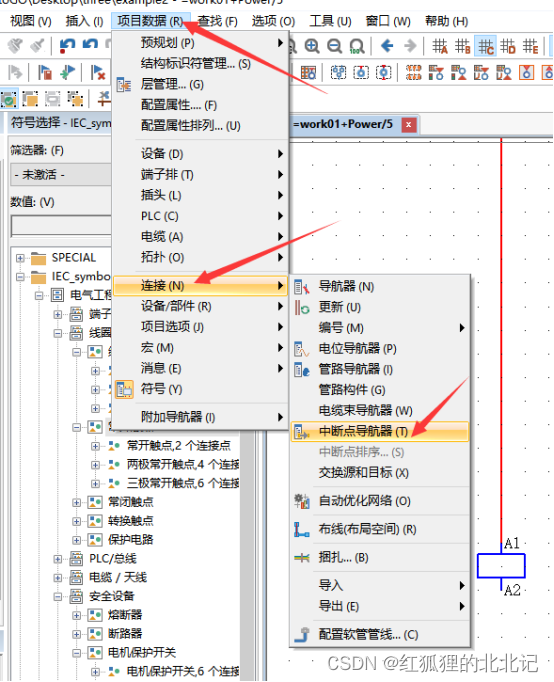

   （5）中断点管理——中断点导航器

4. 面向对象  的设计

（1）关于设备、元件和符号的区别

   设备：设备由一个或多个元件组成，比如接触器（包括主功能的线圈以及辅助功能的触点）

   元件：比如线圈、触点，是组成设备的个体单位

   符号：是元件的图像化表示，元件和符号是相互关联的，只写符号却没有元件标识是不具备电气属性的

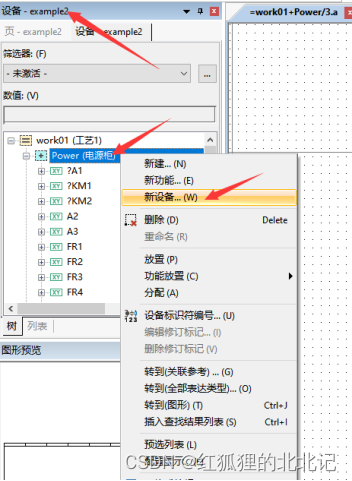

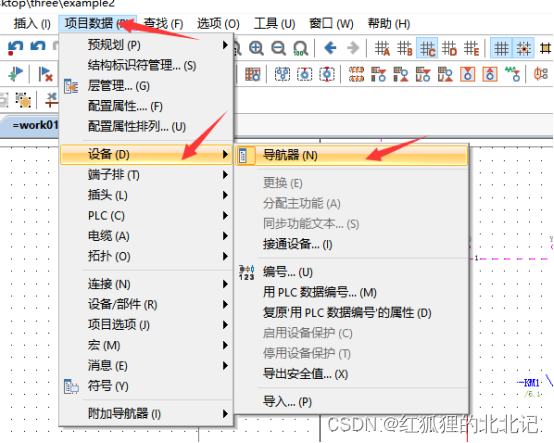

（2）设备导航器（可以生成相对应的端子报表、电缆报表等）


   设备导航器功能：

   ①显示设备是已放置还是未放置；

   ②编辑和修改设备；

   ③修改设备名称，改变显示的格式，编辑设备的属性；

（3）在设备导航器中进行分类选择


   以安全设备为例子，让设备分类清晰

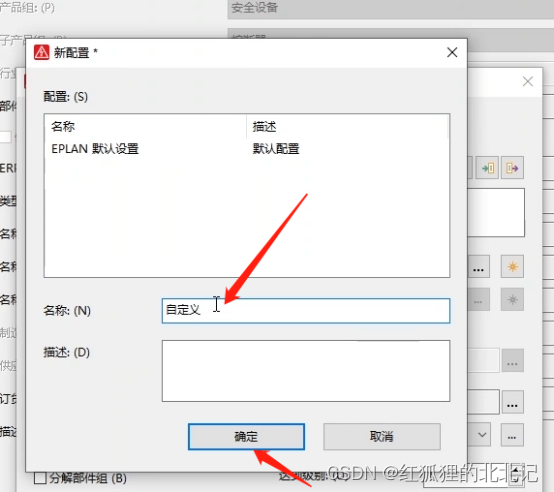

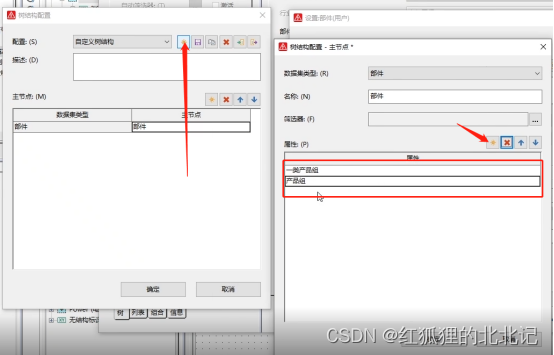

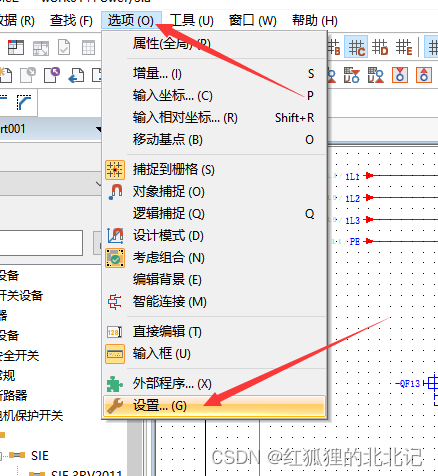

   新建一个符合自己要求的分类

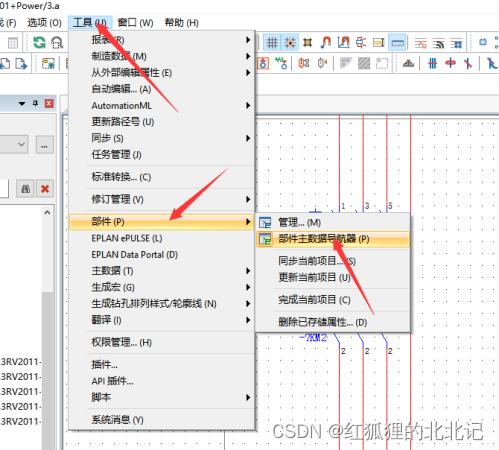

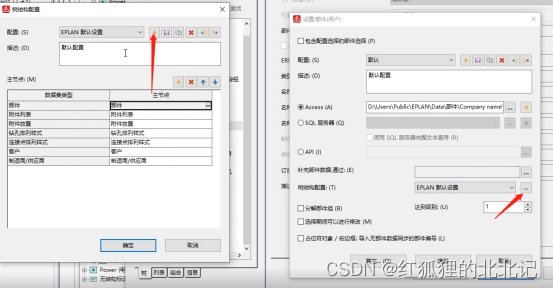

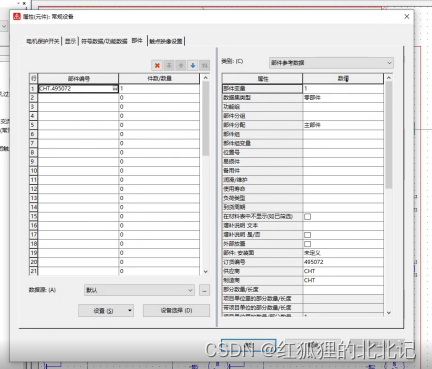

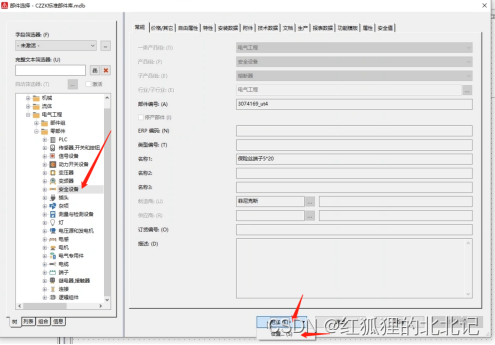

   （4）在部件主数据导航器中添加 电路图  设备更加方便，如下图所示

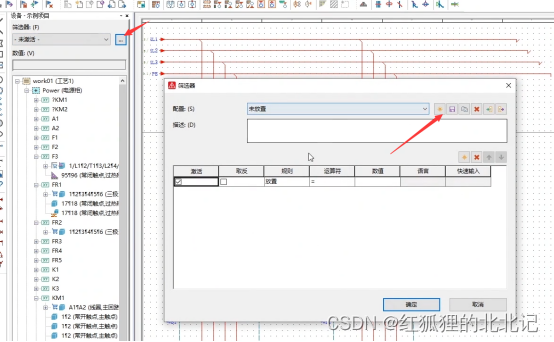

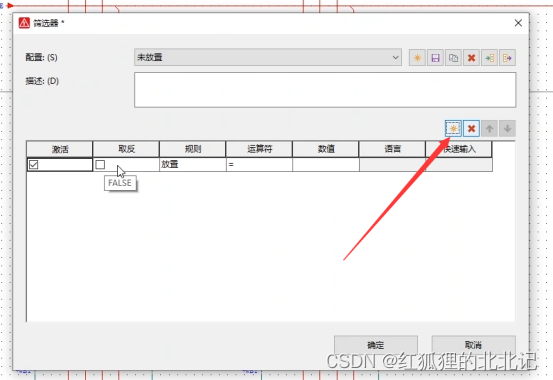

   （5）利用筛选器对已放置和未放置的设备元件进行分类



   （6）面向图形和面向对象的区别：

   ①面向图形当中的部件并没有任何东西，也就是还没有确定选型

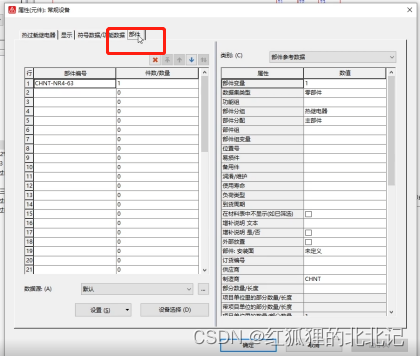

   ②面向对象就会有部件编号在当中，确定了选型

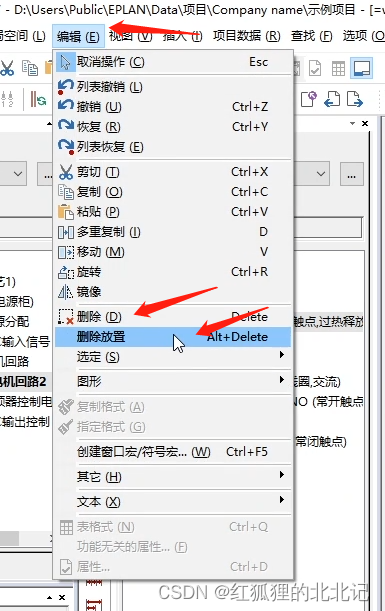

   （7）删除和删除放置的区别


   删除：全部东西一起删除，包括导航器里面的。

   删除放置：只删除电路图中的图形，但是设备导航器里面的图形并不会被删除。

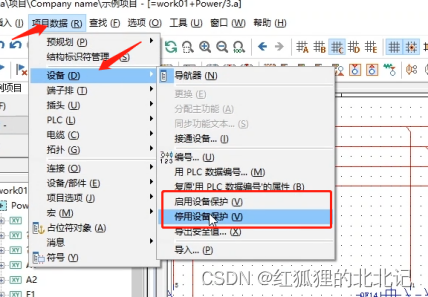

   （8）为了防止误删除，可以选择启动设备保护功能，删除之后，它的数据还是会保存在设备导航器当中。


   （9）主功能和辅助功能区别

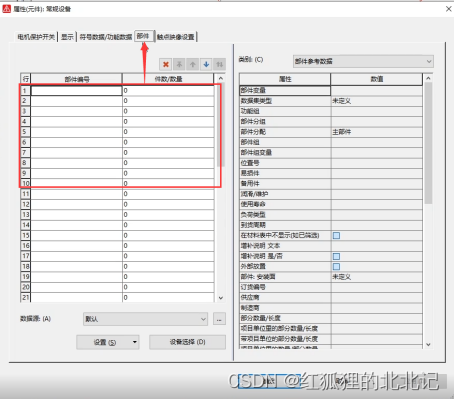

   主功能有部件标签可以进行选型，辅助功能没有部件标签，不能进行部件选型。


   （10）在线或者离线编号到底是什么概念？

5.电缆和端子

（1）电缆的简单介绍

   常见的电缆有：单芯电缆、多芯电缆、 屏蔽 电缆（干扰多都时候用）。

   电缆主要由电缆定义、屏蔽、芯线来组成，这三个都是有相同的设备标识符。

   电缆具有一个主功能和多个辅助功能，同一个电缆定义线可以放置在多个页上面。

（2）电缆定义：在软件中，电缆通过电缆定义来体现。

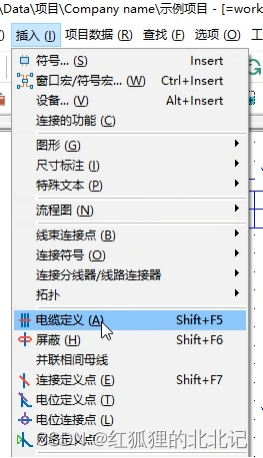

   电缆定义的创建：

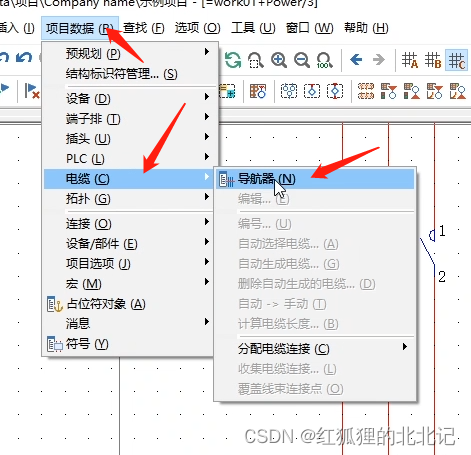

   电缆导航器的打开：

在导航器里创建电缆–确定:

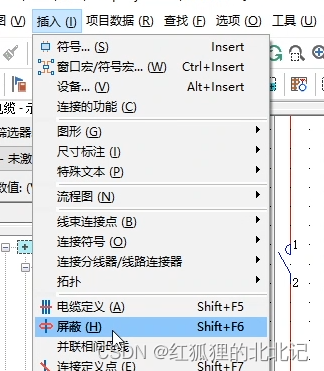

（3）带有屏蔽功能的电缆创建，起点连接地线，虽然它的两头都相同但是只要最开始画的一头才有连接点。

寻找一些奇怪的接地符号：

（4）端子和端子排

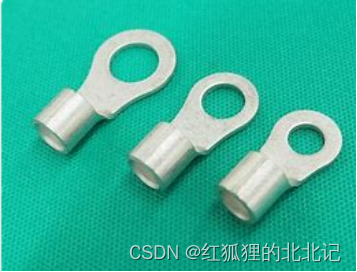

   接线端子是为了方便导线的连接而应用的，它其实就是一段封在绝缘塑料里面的金属片，两端都有孔可以插入导线，有螺丝用于紧固或者松开。

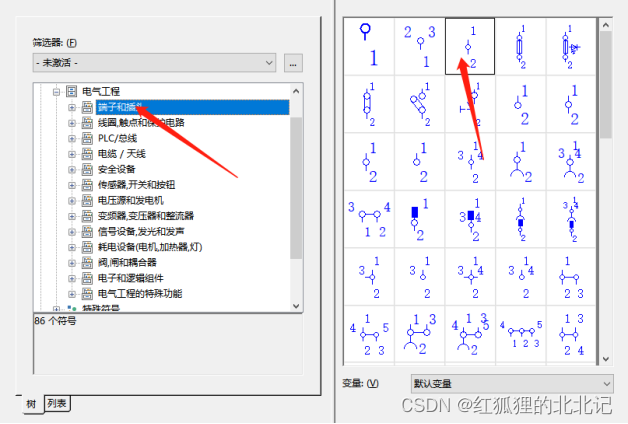

创建端子：

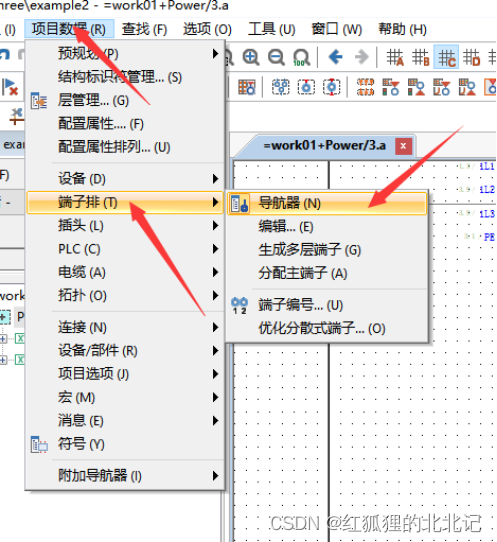

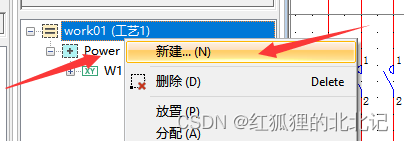

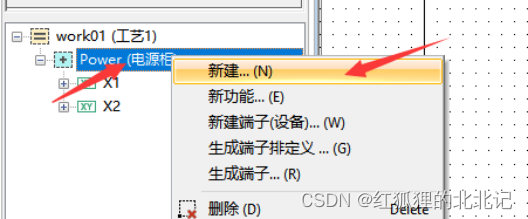

   在导航器中新建端子：

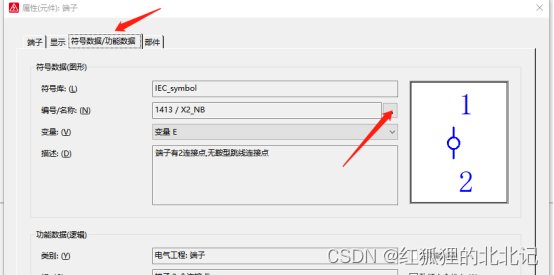

在这里选择合适的端子：

端子排的创建：

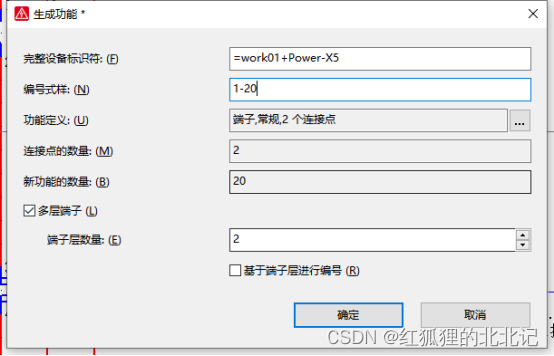

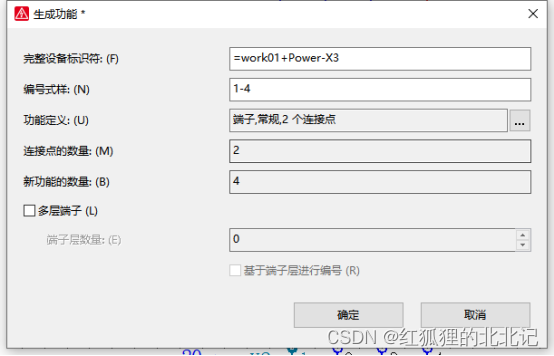

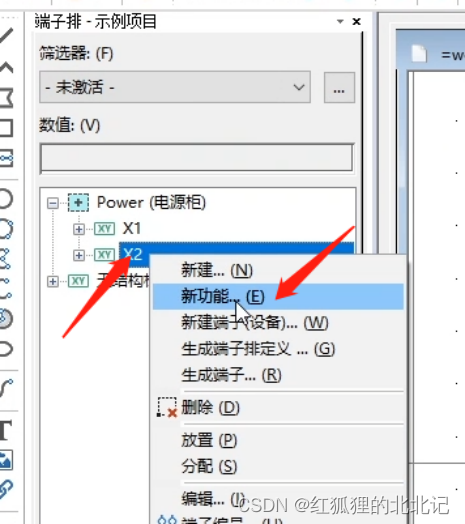

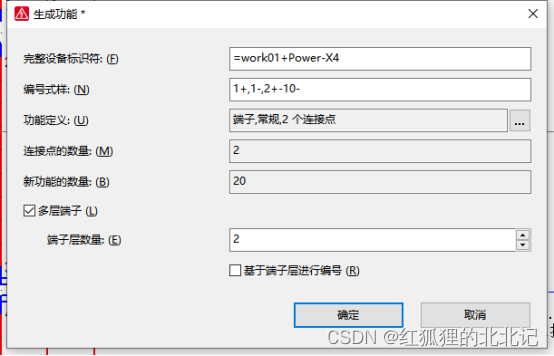

   多层端子生成的两种方式：

   第一种方式


   第二种方式

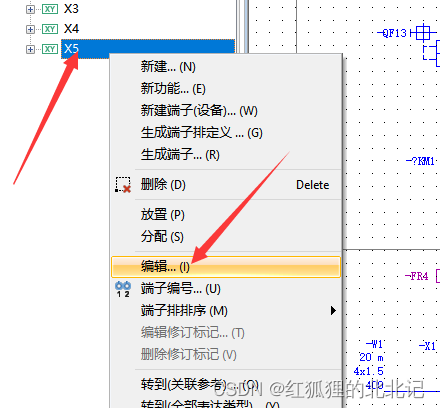

编辑端子排：

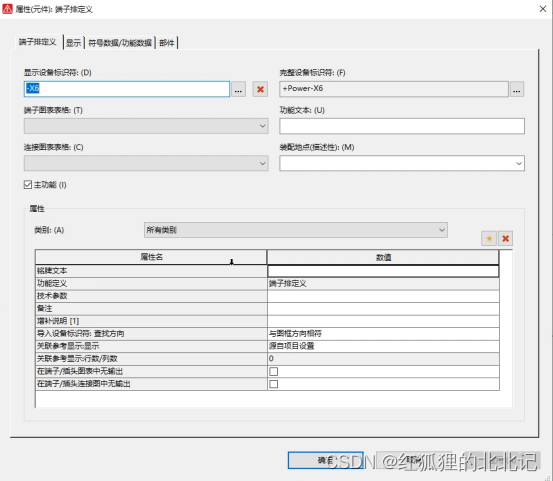

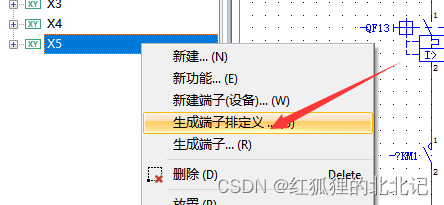

端子排的定义：

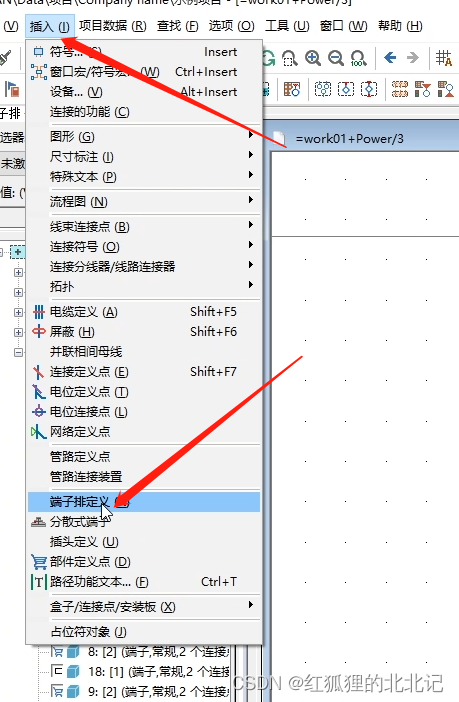

   端子排定义的两种方式：

   第一种，找到需要定义的端子排，放在前面


   第二种，
