Altium Designer 2018下载安装及基本使用教程

一、Altium Designer2018下载安装

下载链接：https://pan.baidu.com/s/1gVJre-0tW_T2_oRqclYWAQ 提取码：fnr9

安装步骤如下：

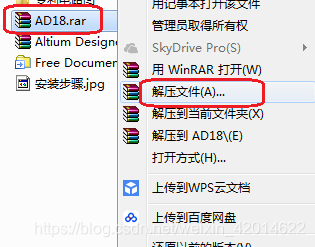

1.解压文件

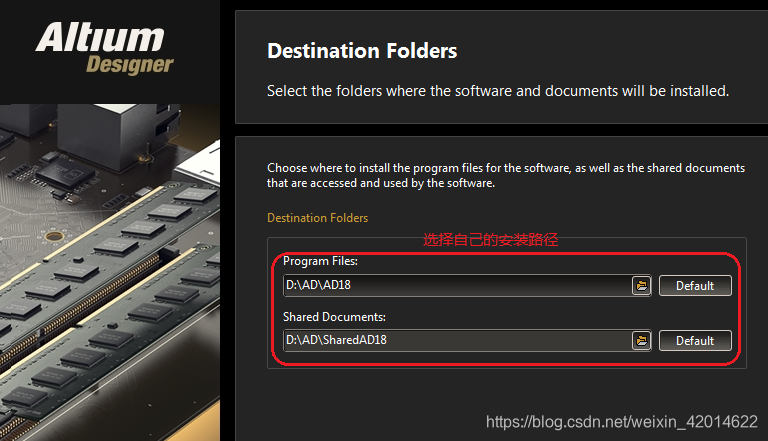

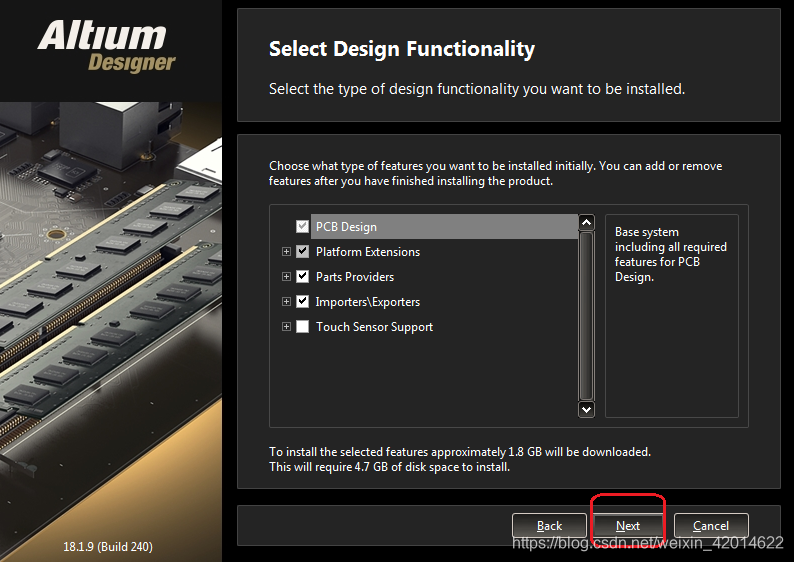

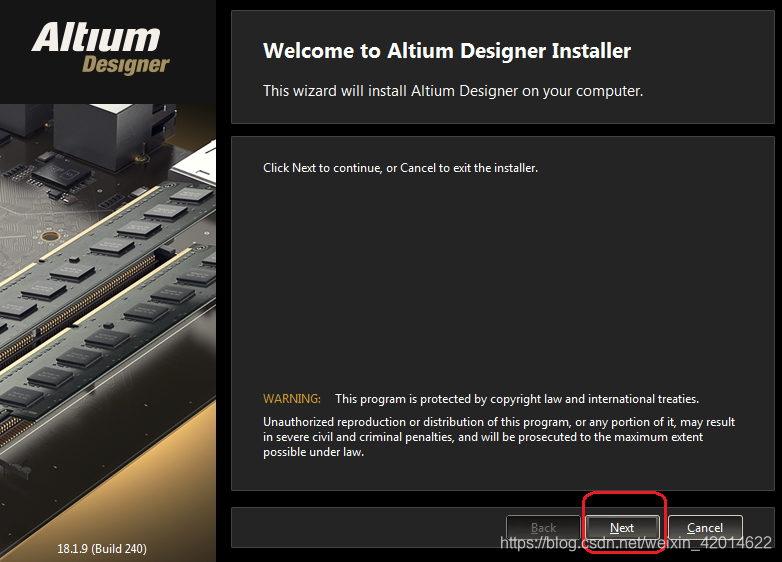

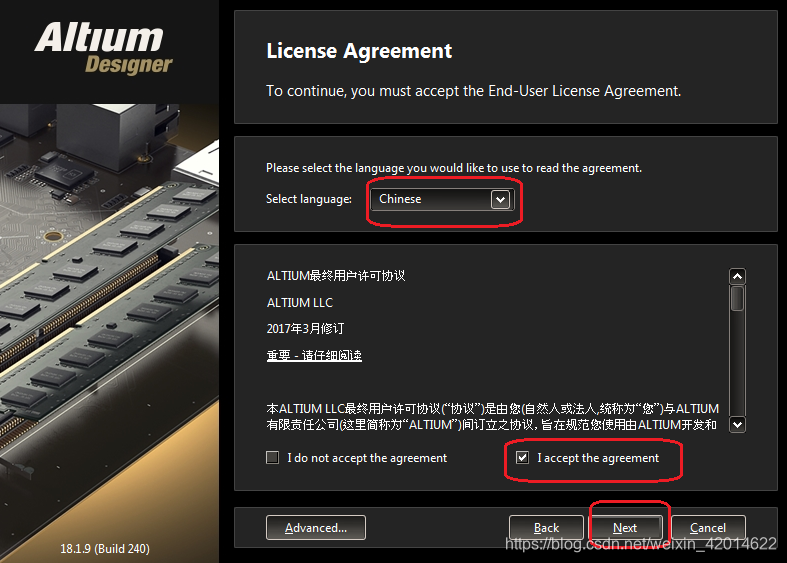

   2.点击下一步

   3.点击finish结束，在你的安装路径下找到该文件

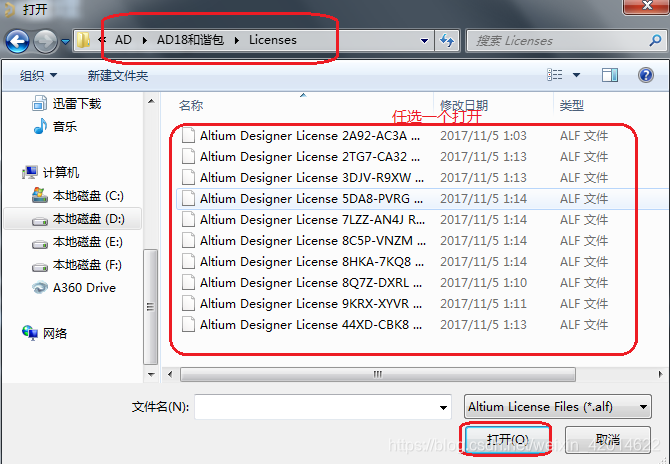

   4.双击打开 Altium Designer





   5.Altium Designer就可以正常使用了！！！

二、用AD画基本的电路图

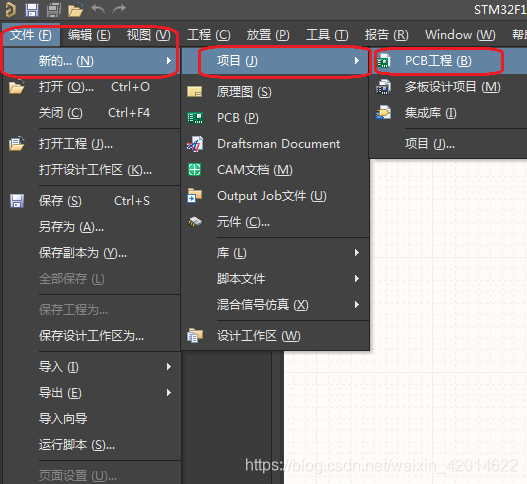

1.首先新建一个PCB工程。

如下所示：

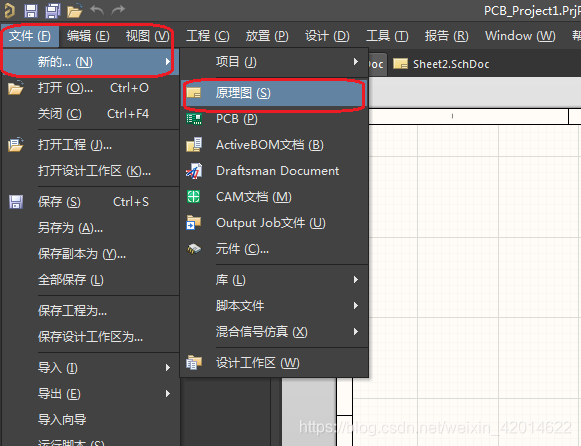

2.新建一个原理图

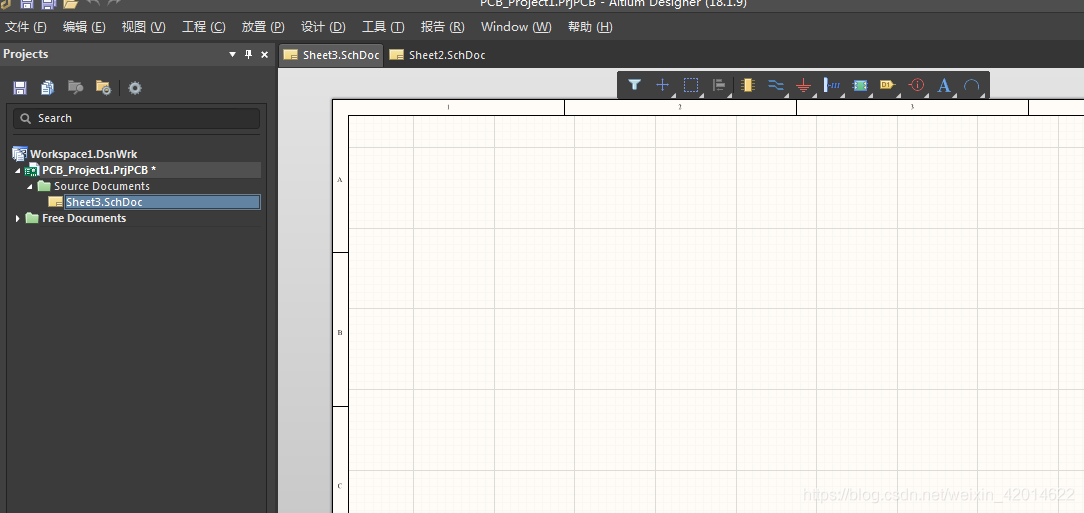

如下所示：

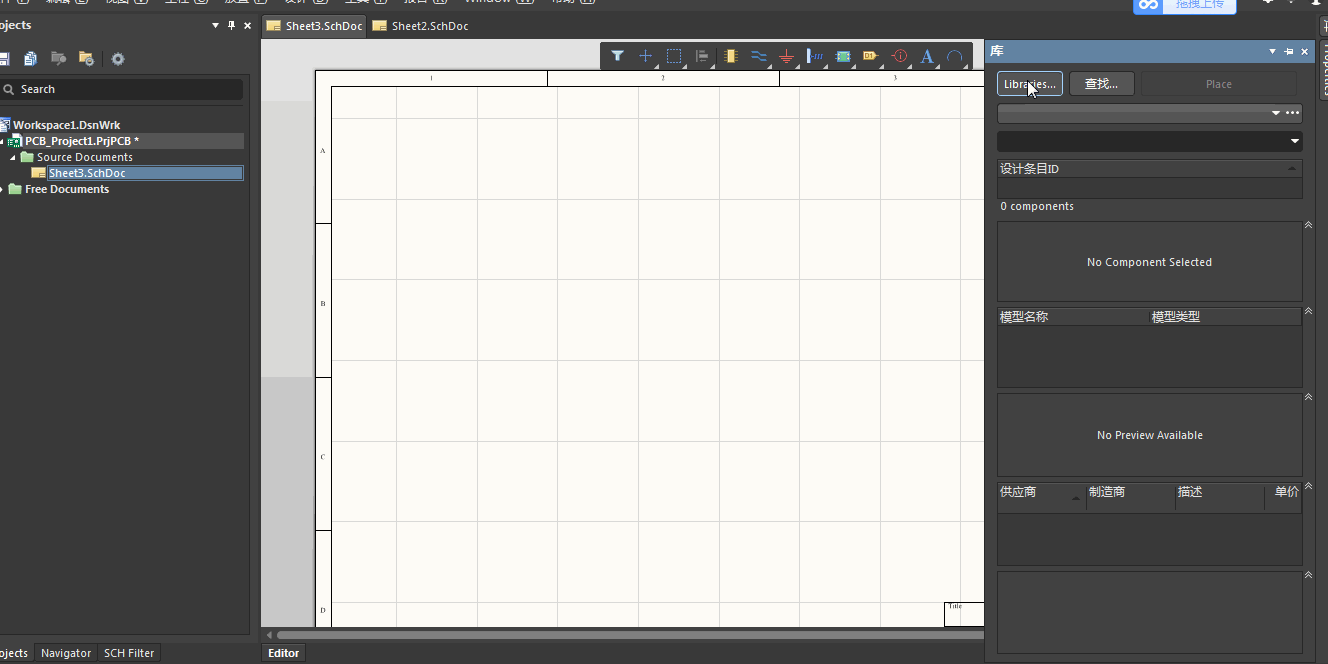

3.导入基本的元件库

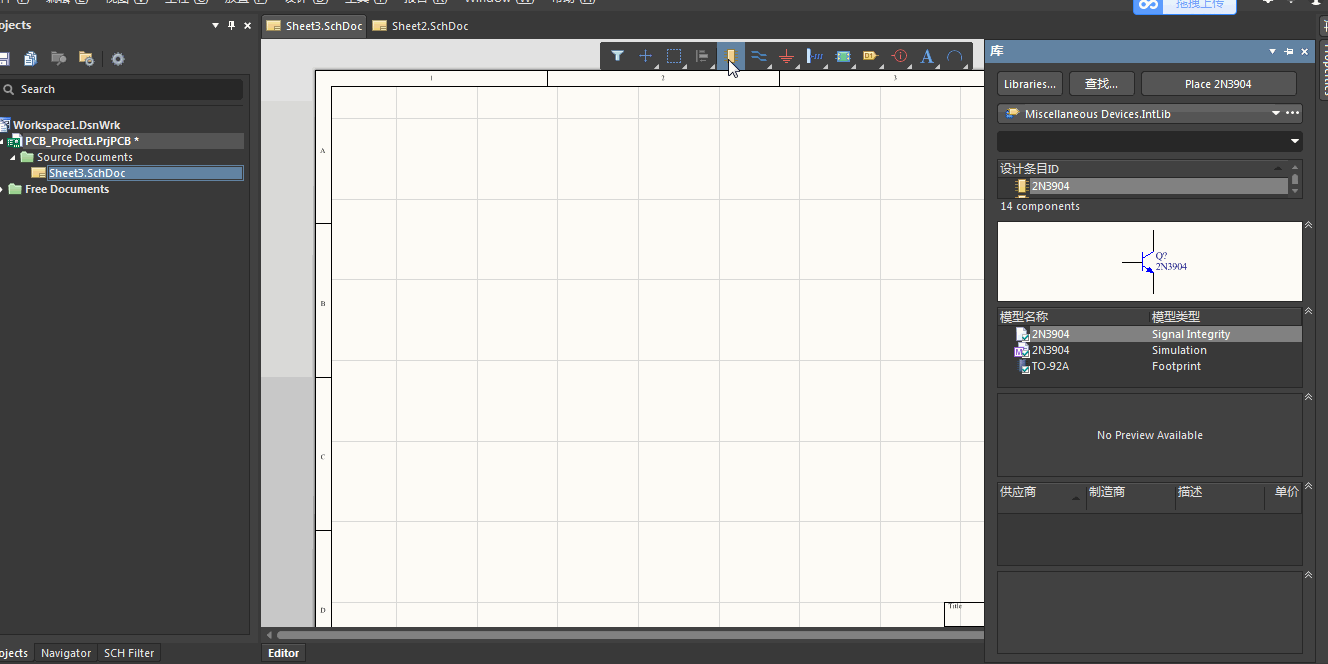

4.查找所需元件（这里以查找电阻为例）

以下给出了一些常用元件的查找字母

（Miscellaneous Devices.Intlib元件库中）

   电阻系列（res*）排组（res pack*）

   电感（inductor*）

   电容（cap*， capacitor  *）
二极管系列（diode*，d*）
三极管系列（npn*，pnp*，mos*，MOSFET*，MESFET*，jfet*，IGBT*）

   运算放大器系列（op*）

   继电器（relay*）

   8位数码显示管（dpy*）

   电桥（bribridge）
光电耦合器( opto ，optoisolator )
光  电二极管、三极管（photo*）

   模数转换、数模转换器（adc-8，dac-8）

   晶振（xtal）

   电源（battery）喇叭（speaker）麦克风（mic*）小灯泡（lamp*）响铃（bell）

   天线（antenna）

   保险丝（fuse*）

   开关系列（sw*）跳线（jumper*）

   变压器系列（trans*）

   晶振（crystal oscillator） *soc

（Miscellaneous connectors.Intlib元件库中）

   ( con* ， connector  *)

   (header*)

   (MHDR*)

定时器NE555P 在库TI analog timer circit.Intlib中

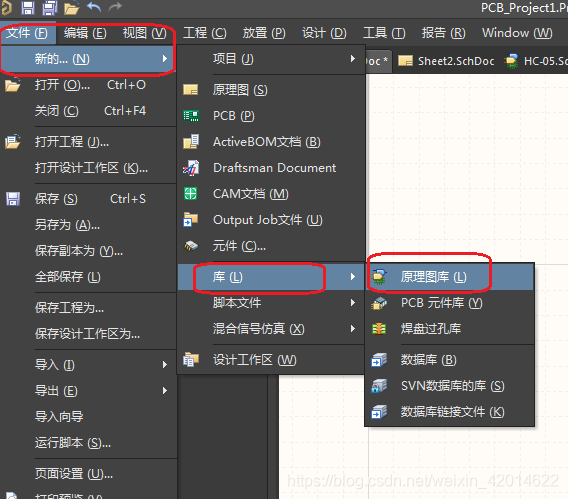

5.有时所需元件在元件库中找不到，此时我们需要自己创建一个原理图库

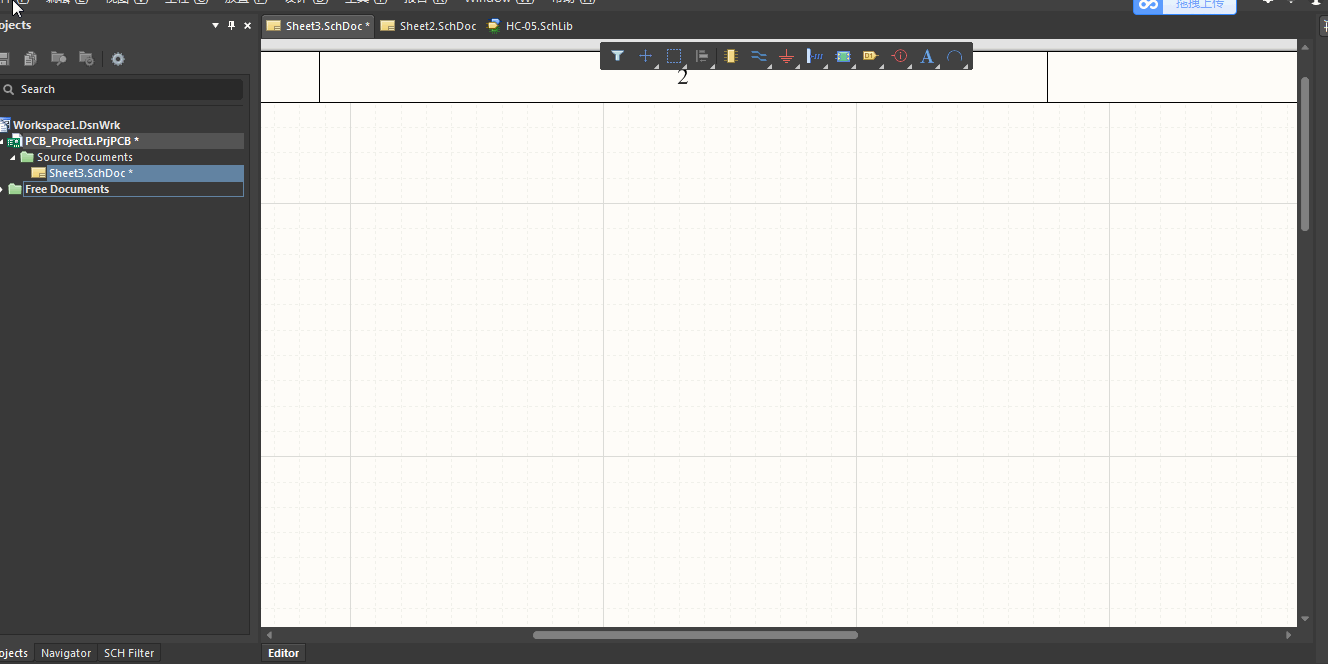

例如新建一个Header2

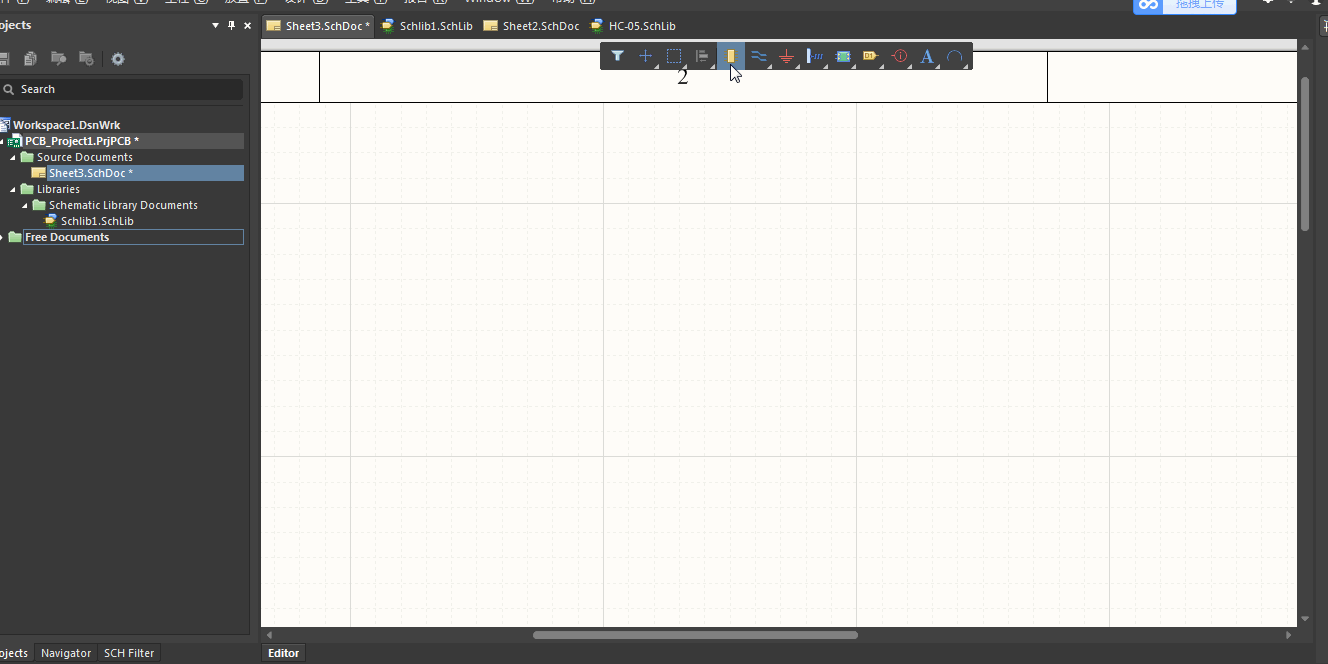

5.以第3步（导入基本的元件库）的方式即可导入所需元件

6.保存OK
