双位置继电器DCS-12 DC110V 板前接线

双位置继电器DCS-12 DC110V 板前接线
品牌：上海约瑟

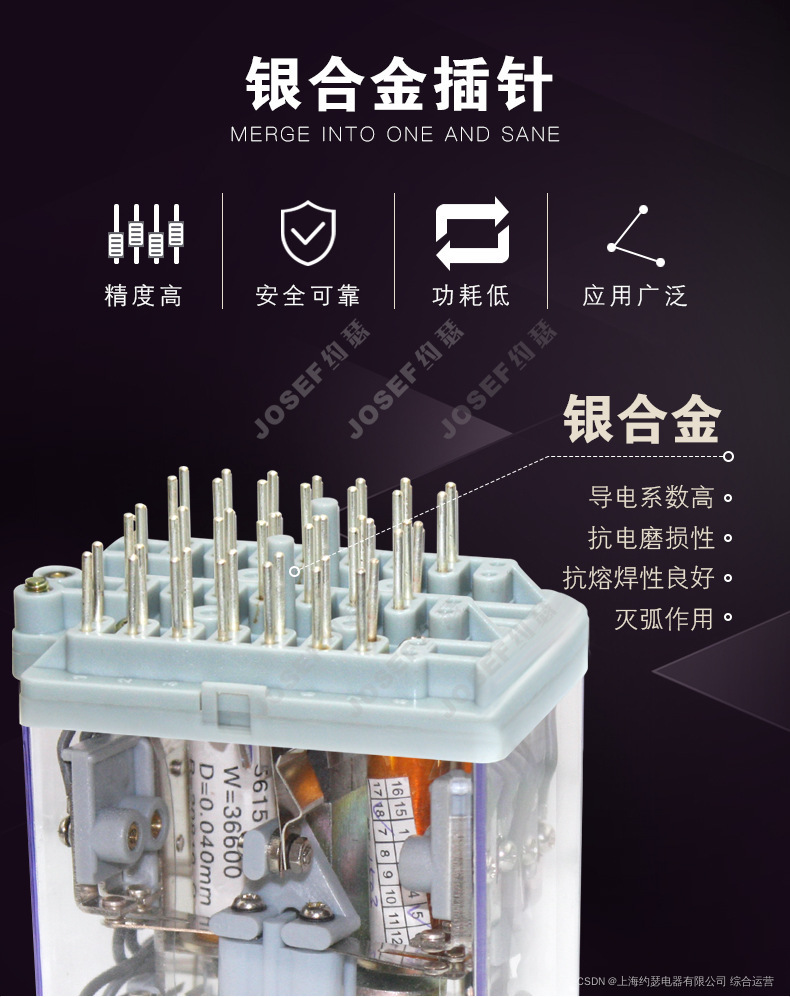

名称：大容量双位置模数化继电器

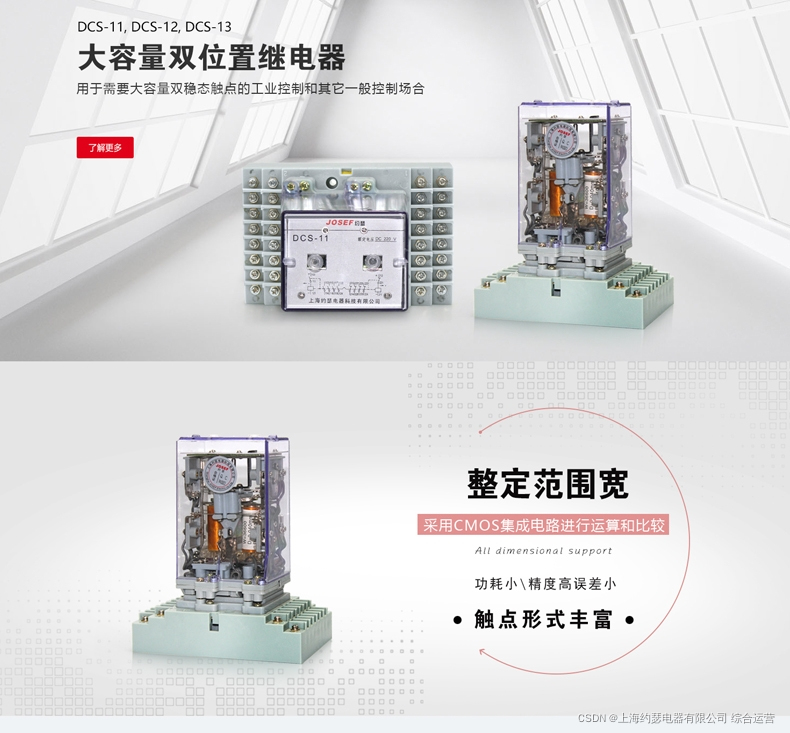

型号：DCS-11;DCS-12;DCS-13
额定电压：48,110,220VDC/110,220,380VAC
触点容量：250V10A
线圈功率：3.5WDC/15WAC
系列型号：

RXMVB2 RK 251 204大容量双位置继电器;

RXMVB2 RK 251 205大容量双位置继电器;

RXMVB2 RK 251 206大容量双位置继电器;

DCS-11大容量双位置继电器;
DCS-12大容量双位置继电器;
DCS-13大容量双位置继电器;

一、用途
双位置继电器DCS-12 DC110V 板前接线用于需要大容量双稳态触点的工业控制和其它一般控制场合

二、特点

体积小，拆装方便，能安装在位置紧张有限的场合。用于需要大容量双稳态触点的工业控制和其它控制上，在电流互感器二次侧和跳闸上要求多切换。线圈回路串有切断触点。消除了持续的功耗，从而限制了热量积累及减轻控制电源的负载。线圈激励有交流和直流两种。

三、动作原理

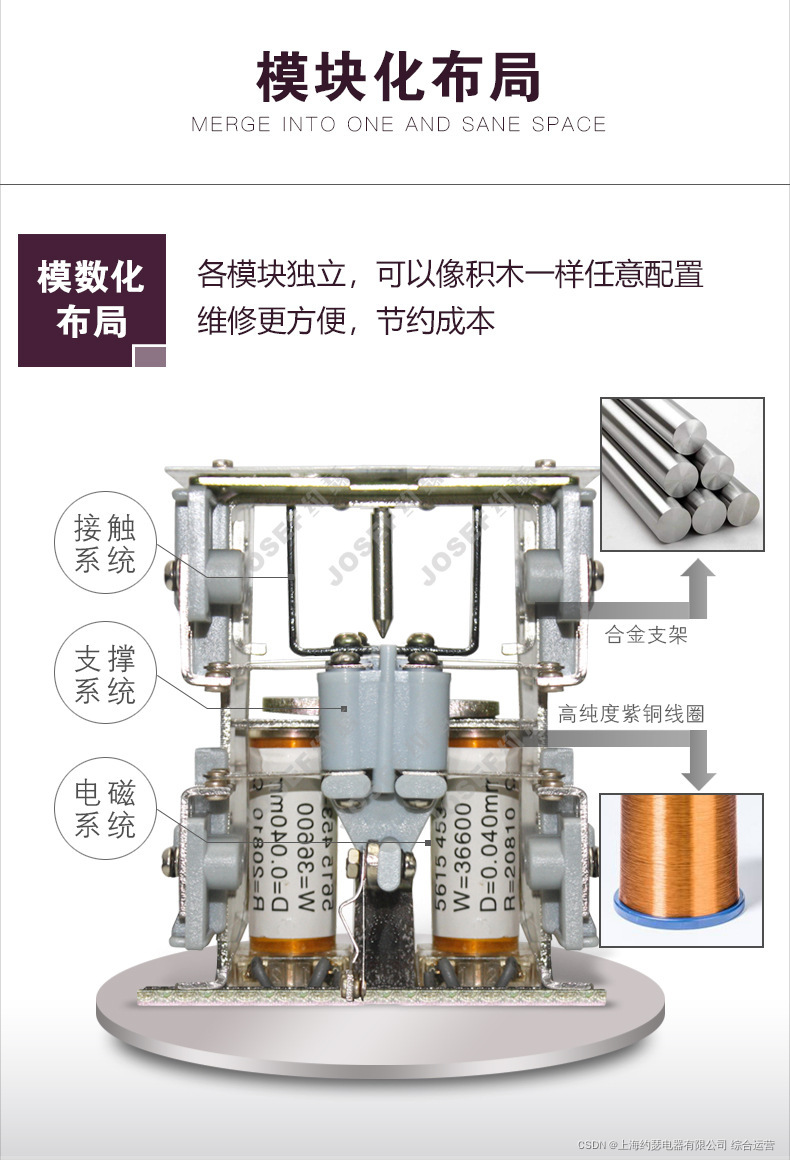

DCS-10(RXMVB2)系列大容量锁定继电器使靠永磁铁锁定的双稳态继电器。该继电器由磁系统，接触系统，支架三部分组成，磁系统由左右二个线圈，中间柱永磁铁及铁芯组成双口磁回路，当左右二个线圈中的一个线圈通电激励时，线圈产生的磁场对永磁铁产生斥力，使衔铁转换到另一侧由磁铁锁定并带动触点转换。触点采用桥式接触，断开容量较大。外壳采用引进的Combiex凸出式模数化插入结构。
