Fidelity Python API提升CFD工作流程生产力指南二

准备好将您的 CFD 工作流程提升到新的水平！

在本博客系列中，我们将深入探讨 Fidelity 的自动化和 Python 脚本世界。在第 1 部分中，我们讨论了为什么 Python 是 CFD 工作流程的首选语言，并向您展示了使用 API 执行 Python 脚本的三种方法。今天，我们将进一步向您介绍为 Fidelity 编写 Python 脚本的内幕。我们将涵盖从 API 描述和不同的包集到访问几何树中的实体的所有内容，帮助您成为使用 Fidelity Python API 编写脚本的专家！

如何为 Fidelity 编写 Python 脚本

包和模块

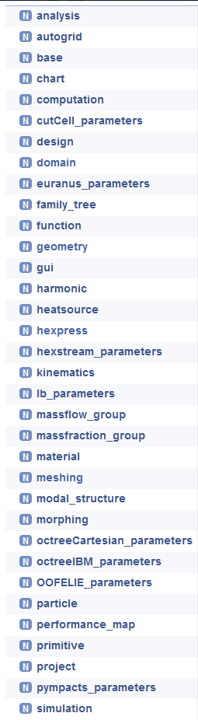

Fidelity Python API 依赖于一组包，下面列出了主要包，完整列表如右图所示。一个包由各种模块作为文件组成，并且根据脚本要求选择适当的模块。

• 项目：项目管理

• 几何： CAD 输入和操作

• 域：域操作

• 网格划分：网格设置、生成和分析

• 模拟：模拟设置和运行

• 分析：模拟的后处理

功能

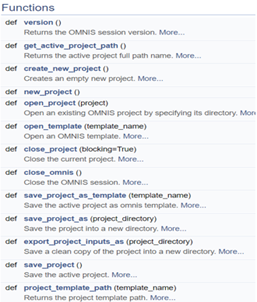

每个包或模块都有一个可以执行的操作列表，称为函数。例如，“project”包含几个用于创建、打开或保存项目的功能。这些函数的列表如下所示：

要在编写脚本时访问这些函数，应在脚本开头调用该模块：

要从模块调用函数，语法为 module.function(arguments)。例子：

访问几何树中的实体

导入几何文件后，将创建层次树。存在三种主要类型的实体：

• 曲面：构成几何体的低级 CAD 或 .stl 曲面

• 边界：包含边界条件概念的表面分组

• 组件：对应于其他组件或边界的容器（见下文）

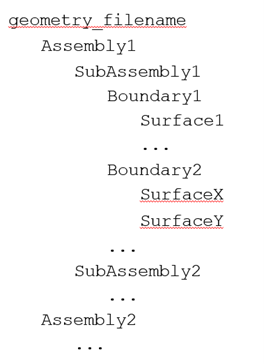

典型的树结构可能如下所示：

由于几何层次结构可能包含许多级别，因此使用紧凑的符号来访问树中的特定实体很方便。为此，可以使用复合名称。实体的复合名称基本上是其父程序集和边界+实体名称的串联，用“|”分隔。特点。

• Assembly1|SubAssembly1|Boundary1：允许访问树中的实体“Boundary1”

• Assembly1|SubAssembly1|Boundary2|SurfaceX：允许访问树中的曲面“SurfaceX”

下面的示例显示了如何定义“边界 1”的统一细化：

从我们的资源和产品中受益

Fidelity 脚本的 Cadence HTML 文档界面包括所有宏、类和模块的列表。它还包括分步教程，涵盖使用 Python 脚本实现 3 个示例案例的完整 CFD 工作流程 - 水冷套中的蜗壳、进气歧管和共轭传热 (CHT)。我们希望我们的教程能够提供有关 CFD 工作流程自动化的见解！

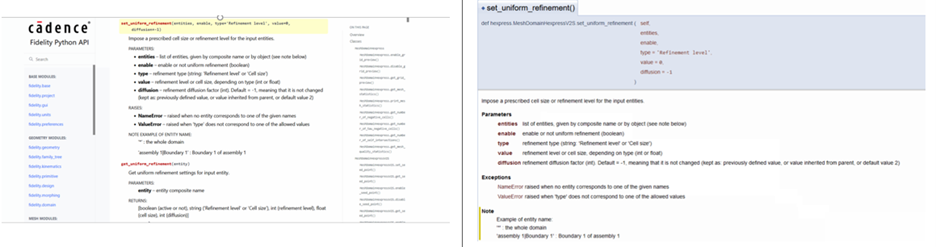

带有 Sphinx 文档（左）和 Doxygen 文档（右）的用户界面。

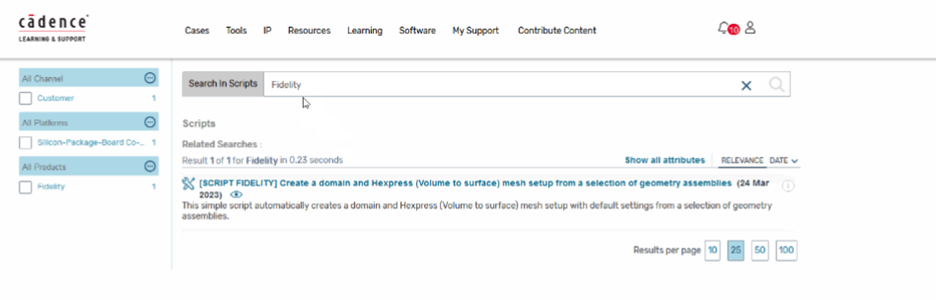

当前的 HTML 文档从代码中的注释中提取信息。即将发布的 Python API 文档 2023.1 预计将具有更高的可读性和不同模块的导航性。脚本将发布在 COS 平台上，以方便用户使用。例如，可以使用基于选定几何体自动创建网格设置的脚本，如下所示。除了所有这些产品之外，Cadence 还提供针对 Fidelity 脚本编写的 Python 和自动化培训。

用于使用 Hexpress 创建域和网格设置的现成脚本。
