非对称扩散器分离湍流流动仿真研究与分析

参考资料：ANSYS Fluid Dynamics Verification Manual

算例说明

本案例介绍了在非对称二维扩散器中流体逐渐分离和再附着的湍流流动。扩散器以10°的角度发散，并扩大到入口高度的4.7倍左右。

计算域：入口高度2m，出口高度为4.7倍入口高度，发散角为10°，发散后的直线段长度为21倍入口高度

物质属性：密度1kg/m3，粘度0.0001kg/m-s

边界条件：入口平均流速为0.7041m/s

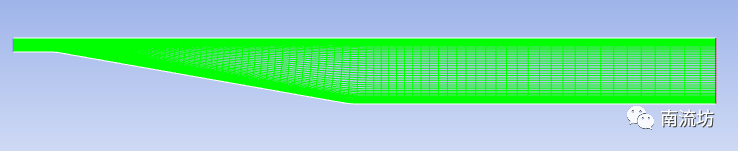

网格划分

采用矩形网格，网格数量为7872

计算设置

本次计算为稳态湍流计算。

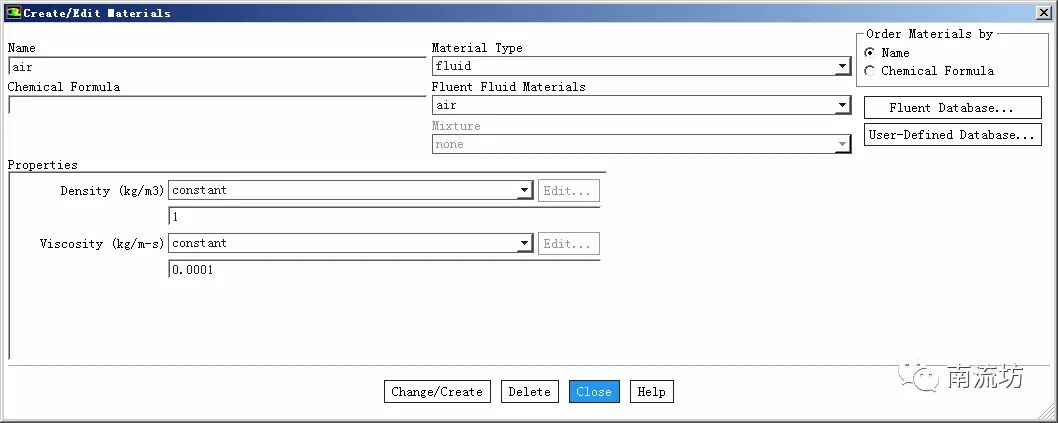

• 物质属性


计算物质设置为空气，设置它的密度和粘性

• 湍流模型

选择标准k-epsilon湍流模型

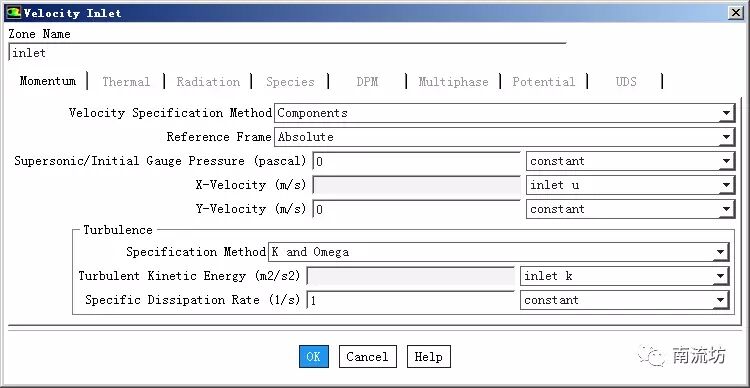

• 边界条件


设置入口流速及湍流参数

入口速度由profile文件导入，profile文件下载地址：https://pan.baidu.com/s/1Zpds2BBV76B5cAowAHWdFA 密码: wtbg

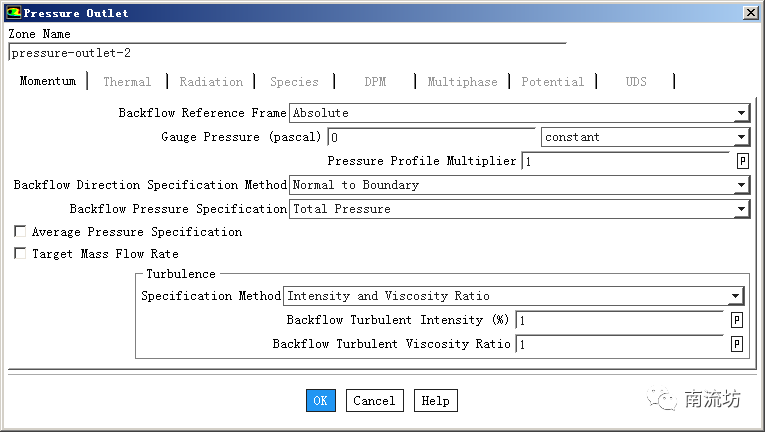

设置压力出口

计算结果

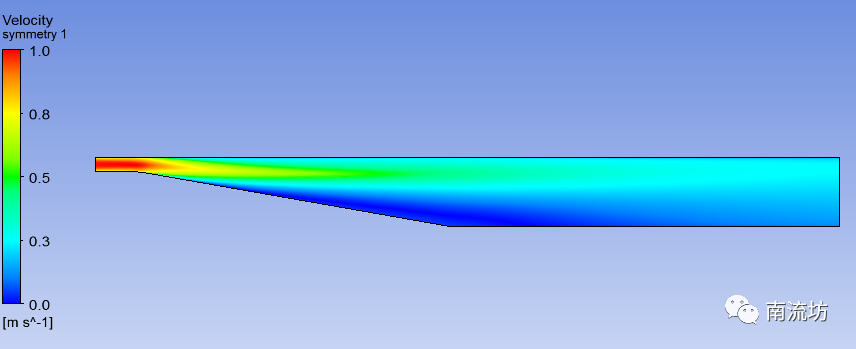

• 计算域速度场云图

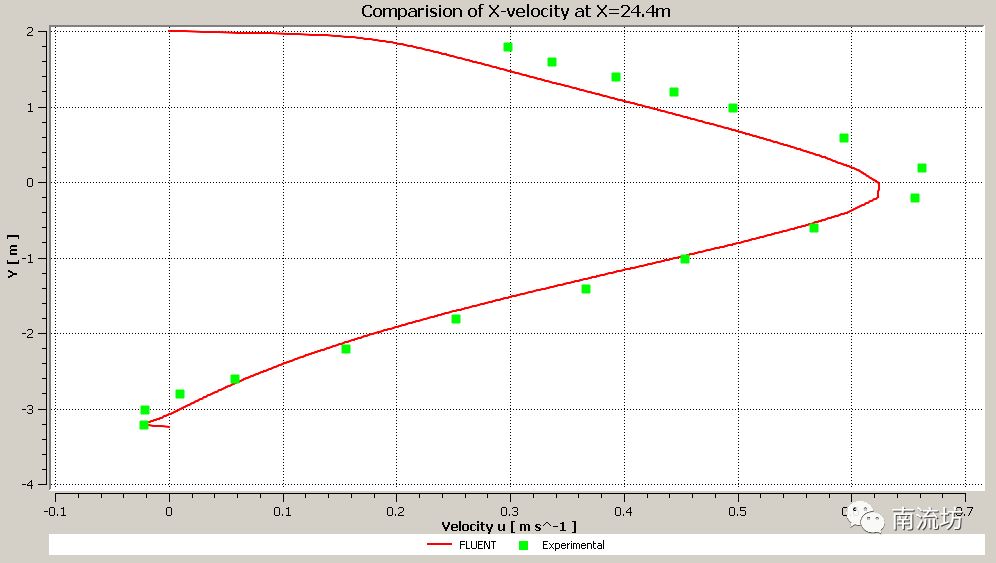

• 计算值与实验值对比

距离入口24.4m处x方向速度值对比图表

参考文献

C. U. Buice, J. K. Eaton. “Experimental Investigation of Flow Through an Asymmetric Plane Diffuser”. Journal of Fluids Engineering. Vol. 122, pp. 433-435, 2000
