旋转机械结构化网格划分技术详解第一部分

原创： 张铮 房杰

来源：CAE从业者

市面上网格划分的工具太多了。众所周知，结构化网格计算精度、计算时间等方面都有着较大优势，目前在CFD旋转机械计算中广泛采用的是结构化网格（几何结构过于复杂的情况除外），今天说说ICEM这款划分工具在旋转机械上的应用。最早接触ICEM是11.0版本，后ICEM被Ansys公司收购，界面也做了改善变得更加友好。它的结构化网格划分技术尤其在旋转机械这一部分还是得到了广泛认可。

言归正传，说说划分思路。这次先阐述离心泵蜗壳的结构化网格划分思路。

基本的思想：利用Y型网格来改变节点分布。

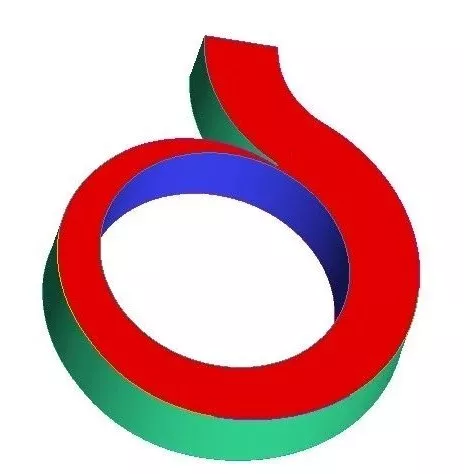

离心泵蜗壳三维几何模型

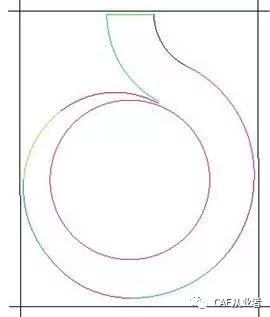

对初学者来说直接划分3D结构网格有一定的难度，这里我推荐先从2D的面网格开始入手。首先，以底部为基础生成一个二维的块结构，如图所示，接着

Step1    2d block

Step2 bulid o  and split

将"o"网格进行关联映射，之后调整节点的位置并对最小的两个块进行划分。

Step3   move vertex

Step4    split the minimum  block

接着将2D block 拉伸到3D block，之后分割最小的两个块；

Step5  3d block

Step6   split

删除蜗壳舌部的块，

Step7  delete the block

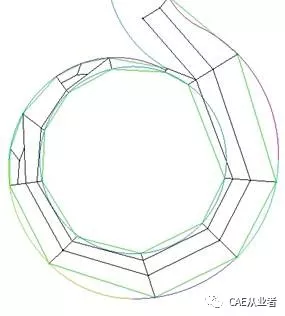

  Step8    merge vertex

接下来做Y型网格，注意位置。并延伸出口位置的块，之后进行边的映射调整最终得到

Step9   Y grid

Step10     volute mesh

哈哈，都是干货。其实ICEM的结构化划分方法难点就是对几何体的切块，不同的人切出来的块不同。原则上尽可能的减少切块，灵活运用软件中边的索引功能可以方便的关闭无用的block,这样看起来简洁的网格心情也爽快了许多。划网格心要静，切勿烦躁。
