FX3U-4AD-TC-ADP(4通道热电偶输入)

功能概要

FX3U-4AD-TC-ADP连接在 FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器上，是获取 4通道的热电偶的模拟量 特殊适配器。

1) FX3S可编程控制器上只能连接1台TC-ADP。FX3G、FX3GC可编程控制器上最多可以连接2台*1TC-ADP。FX3U、FX3UC可编程控制器上最多可以连接4台TC-ADP。(包括其它模拟量功能扩展板和模拟量特殊适配器)

2) 可以连接K型、J型热电偶。(1台中不可以混合使用K型、J型)

3) A/D转换值被自动写入FX3S、FX3G、FX3GC、FX3U、FX3UC可编程控制器的特殊数据寄存器中。

端子排列

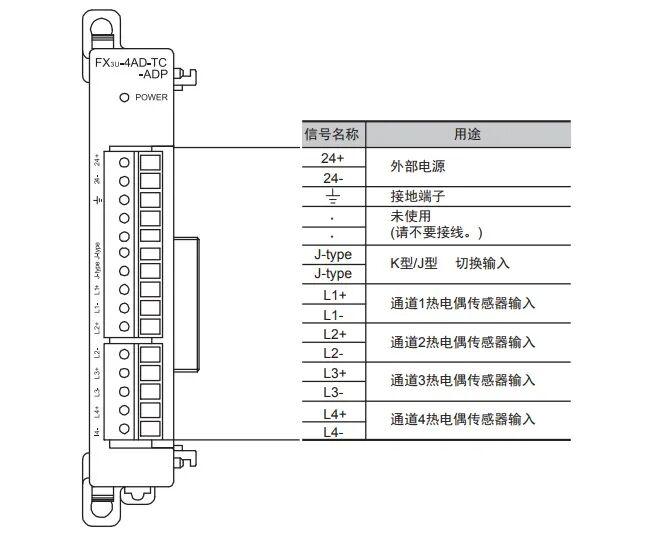

FX3U-4TC-ADP的端子排列如下所示

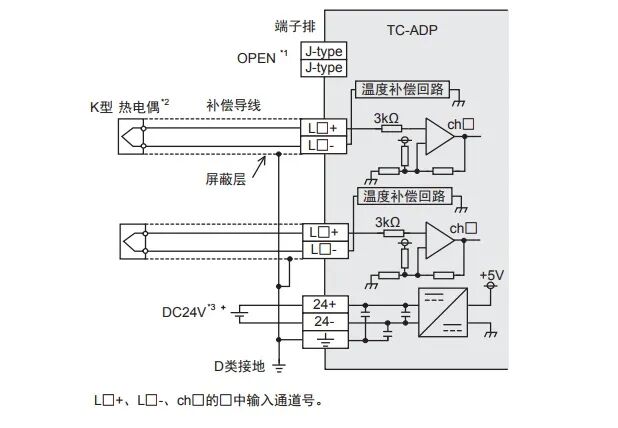

热电偶K型的接线

*1. J-type 端子不需要接线。请不要接线。

*2. 使用热电偶时，请远离易于受电感性噪音(商用电源等)影响的场所。

*3. FX3S、FX3G、FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。

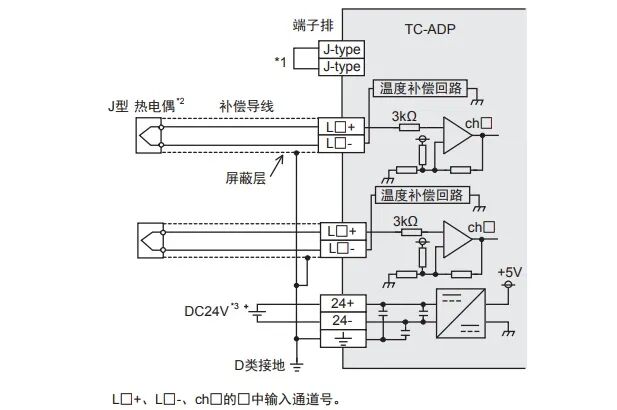

热电偶J型的接线

*1. 使用J型热电偶时，请务必连接。此外，请将特殊辅助继电器(K型、J型模式切换)置ON。

*2. 使用热电偶时，请远离易于受电感性噪音(商用电源等)影响的场所。

*3. FX3S、FX3G、FX3U可编程控制器(AC电源型)时，可以使用DC24V供给电源。

接线时的注意事项

*1. TC-ADP不可以在各通道中使用不同类型的热电偶。请在所有通道中使用相同类型的热电偶。

*2. TC-ADP的各通道间不隔离。请使用绝缘型的热电偶。

*3. 请不要对「·」端子接线。

A/D转换数据的获取概要

1) 输入的模拟量数据被转换成数字值，并被保存在 FX3S、FX3G、FX3GC、FX3U、FX3UC 可编程控制器的特殊软元 件中。

2) 通过向特殊软元件写入数值，可以设定平均次数或者指定输入模式。

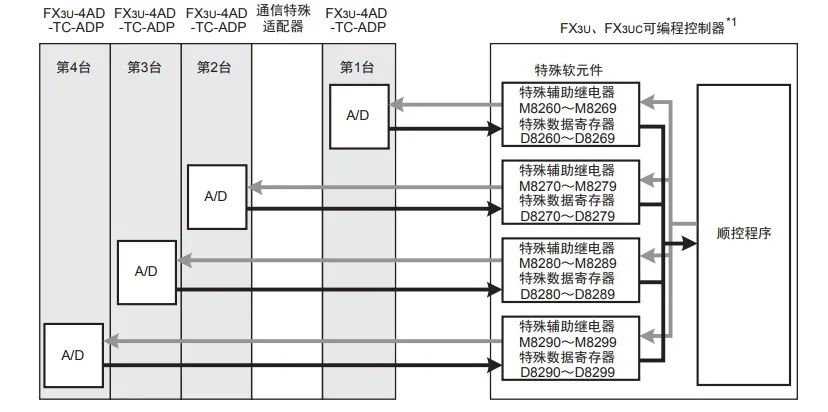

3) 依照从基本单元开始的连接顺序，分配特殊软元件，每台分配特殊辅助继电器、特殊数据寄存器各10个。

从最靠近基本单元处开始，依次数第1台、第2台……。但是，高速输入输出特殊适配器以及通信特殊适配 器、CF卡特殊适配器不包含在内。

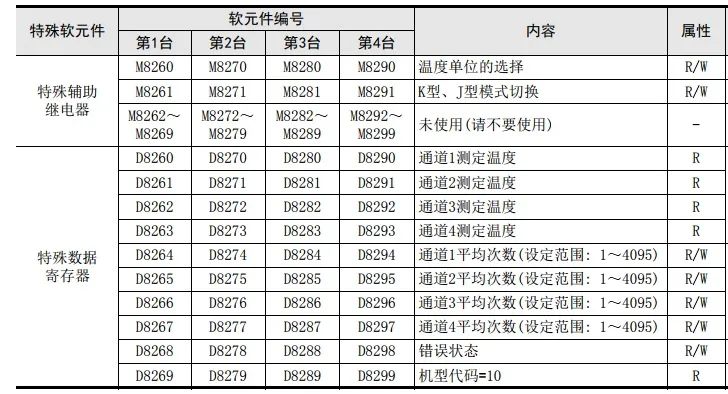

特殊软元件一览

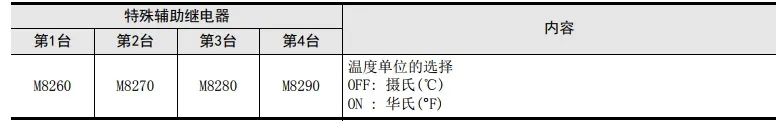

温度单位的选择

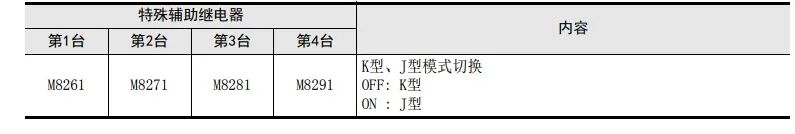

K型、 J型模式切换

TC-ADP通过将特殊辅助继电器置为ON: J型、置为OFF: K型，可以设定热电偶的类型。

所有通道一起切换。K型、J型模式切换中使用的特殊辅助继电器如下所示。

测定温度

将TC-ADP中输入的温度数据，保存到特殊数据寄存器中。

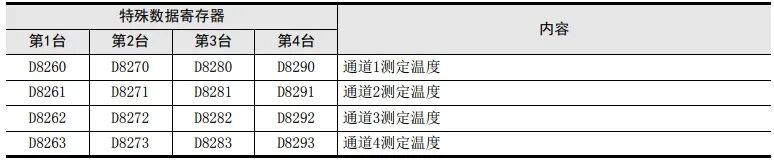

保存测定温度的特殊数据寄存器如下所示。

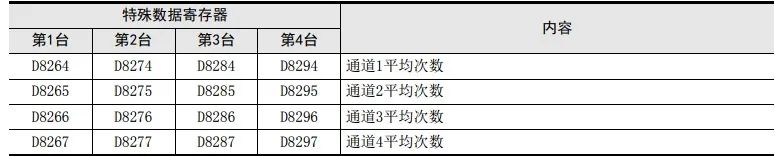

平均次数

程序举例

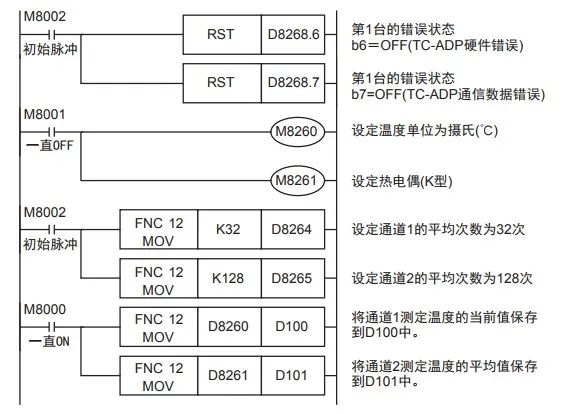

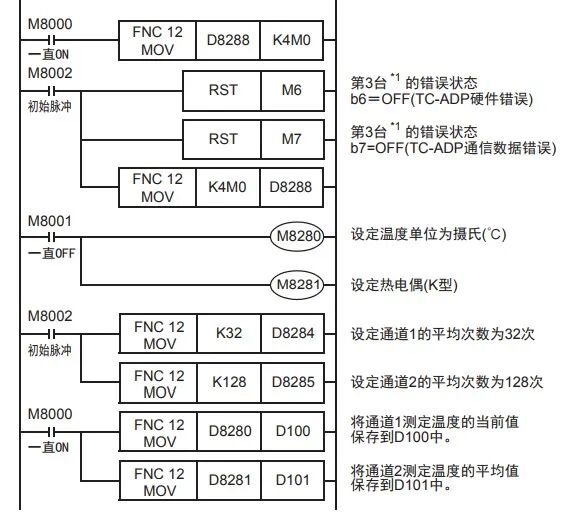

下面的程序是设定热电偶类型为K型，将第3台的通道1、通道2的测定温度(℃)分别保存到D100、D101中。平均次数设定为通道1是32次，通道2是128次。

即使不在D100、D101中保存测定温度，也可以在四则运算指令或者PID指令等中直接使用D8280、D8281。

下面的程序是设定热电偶类型为K型，将第1台的通道1、通道2的测定温度(℃)分别保存到D100、D101中。平均次数设定为通道1是32次，通道2是128次。

即使不在D100、D101中保存测定温度，也可以在四则运算指令或者PID指令等中直接使用D8260、D8261。
