概述

水文分析工具重点处理的是水在地表上的运动情况，“水文分析”工具用于为地表水流建立模型。

有关地球表面形状的信息对许多领域（例如区域规划、农业和林业）都十分有用。

这些领域需要了解某个区域中水的流动方式以及区域内发生哪些变化会对水流产生影响。

建立水流模型时，您可能想知道水来自何方，要流向哪里。

接收雨水的区域以及雨水到达出水口前所流经的网络被称为水系。

流经水系的水流只是通常所说的水文循环的一个子集，水文循环还包括降雨、蒸发和地下水流。

如何使用水文分析功能帮助建立水在地表上的运动模型、有关水系和表面处理的概念和关键术语、如何使用水文分析工具从数字高程模型 (DEM) 中提取水文信息以及水文分析的应用示例。

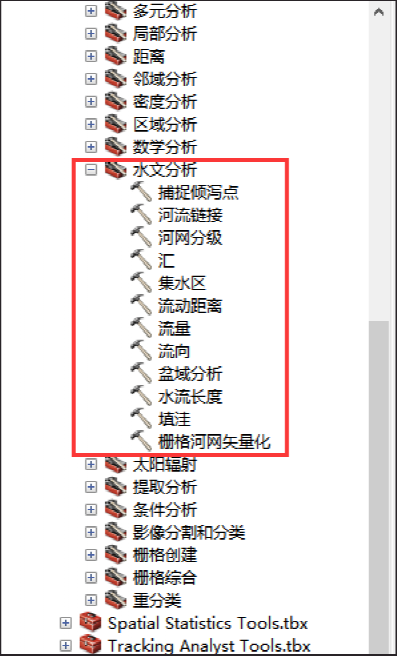

盆域分析（Basin）：创建描绘所有流域盆地的栅格。

填洼（Fill）：通过填充表面栅格中的汇来移除数据中的小缺陷。

流量（Flow Accumulation）：创建每个像元累积流量的栅格。可选择性应用权重系数。

流向（Flow Direction）：创建从每个像元到其最陡下坡相邻点的流向的栅格。

水流长度（Flow length）：计算沿每个像元的流路径的上游（或下游）距离或加权距离。

汇（Sink）：创建识别所有汇或内流水系区域的栅格。

捕捉倾泻点（Snap pour point）：将倾泻点捕捉到指定范围内累积流量最大的像元。

河流连接（Stream link）：向各交汇点之间的栅格线状网络的各部分分配唯一值。

河网分级（Stream Order）：为表示线状网络分支的栅格线段指定数值顺序。

栅格河网矢量化（Stream to Feature）：将表示线状网络的栅格转换为表示线状网络的要素。

分水岭（Watershed）：确定栅格中一组像元之上的汇流区域。

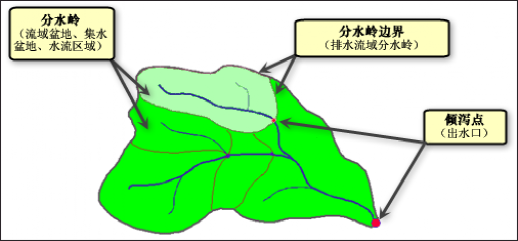

了解水系的术语，如下图。

流域盆地的组成部分

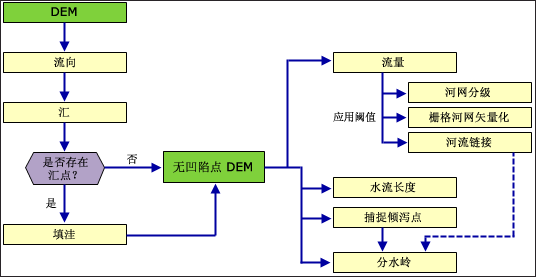

以下流程图显示的是从数字高程模型 (DEM) 中提取水文信息（如分水岭边界和河流网络）的过程。

水文建模流程图

现在就以手中的这个DEM为例来依次使用工具集中的工具，来学习这部分功能：

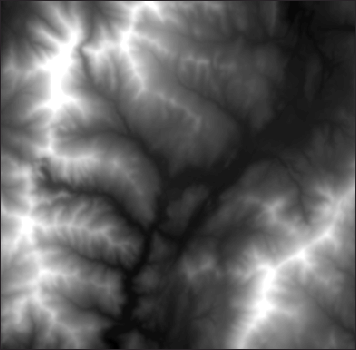

高程数据

02

流向（Flow Direction）

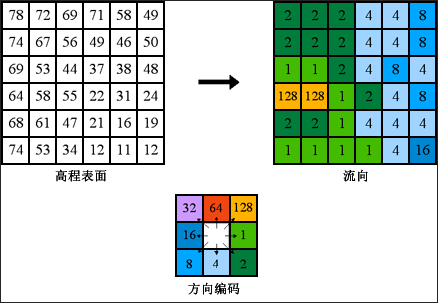

流向工具的输出是值范围介于 1 到 255 之间的整型栅格。从中心出发的各个方向值为。

例如，如果最陡下降方向位于当前处理像元的左侧，则将该处理像元的流向编码将为 16。

流向的编码

如果像元的 z 值在多个方向上均发生相同变化，并且该像元是凹陷点的一部分，则该像元的流向将被视为未定义。

此时，该像元在输出流向栅格中的值将为这些方向的总和。

例如，如果 z 值向右（流向 = 1）和向下（流向 = 4）的变化相同，则该像元的流向为 1 + 4 = 5。

可以使用汇工具将具有未定义流向的像元标记为凹陷点。

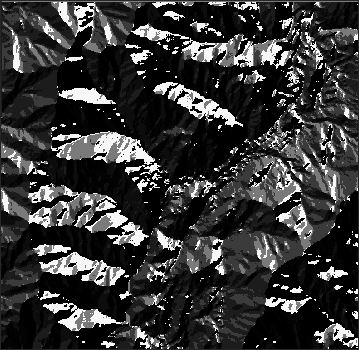

流向

03

汇（Sink）

汇是指流向栅格中流向无法被赋予八个有效值之一的一个或一组空间连接像元。

在所有相邻像元都高于处理像元时，或在两个像元互相流入以创建一个由两个像元构成的循环时，都会发生这种情况。

汇被视为具有未定义的流向，并被赋予等于其可能方向总和的值。

例如，如果最陡下落及其产生的流向都是向右 (1) 和向左 (16)，则会分配值 17 作为该像元的流向。

汇的剖面图

要精确表示流向及其产生的累积流量，最好使用不含汇的数据集。

经过处理已移除所有汇的数字高程模型 (DEM) 被称为无凹陷点 DEM。

导致高程数据中出现汇的最常见原因是数据内存在错误。

采样效果和将高程取舍为整数通常是产生此类错误的原因。

除了在冰川和卡斯特地貌区，在像元大小为 10 米或更大的高程数据中出现自然产生的汇极其罕见 (Mark 1988)，通常可将其视为错误。

随着像元大小的增大，数据集中的汇数通常也随之增多。

创建无凹陷点 DEM 时，将重复进行汇的识别和移除操作。

填充汇时，填充区域的边界可能会生成新汇，随后还需要对这些汇进行填充。

有关区域填充工具的主题可帮助说明如何创建无凹陷点 DEM。

有时，了解一个或一组汇的深度十分有用。

此信息可用于确定将为填充工具的 Z 限制设置的适合的值，也可用于了解数据中存在的错误类型。

汇（Sink）

04

填洼（Fill）

通过填充表面栅格中的汇来移除数据中的小缺陷。

凹陷点是指具有未定义流域方向的像元；其周围的像元均高于它，倾泻点相对于凹陷点的汇流区域高程最低的边界像元。

如果凹陷点中充满了水，则水将从该点倾泻出去。

运行填挖前后的汇的剖面图

运行填挖前后的峰的剖面图

备注：有关填充的Z限制，要填充的凹陷点与其倾泻点之间的最大高程差。

如果凹陷点与其倾泻点之间的 z 值差大于 z 限制，则不会填充此凹陷点。

默认情况下将填充所有凹陷点（不考虑深度）。

05

流量（Flow Accumulation）

创建每个像元累积流量的栅格。

流量累积将基于流入输出栅格中每个像元的像元数。

高流量的输出像元是集中流动区域，可用于标识河道。

流量为零的输出像元是局部地形高点，可用于识别山脊。

流量工具不遵循压缩环境设置。输出栅格将始终处于未压缩状态。

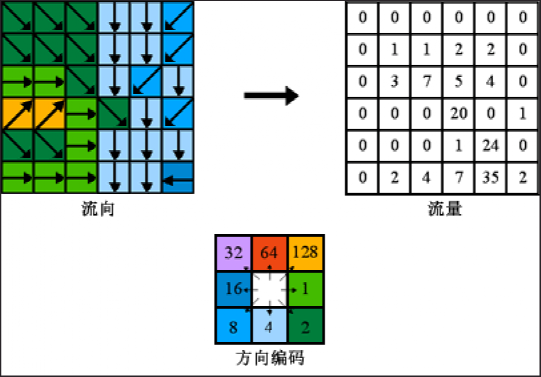

确定流量

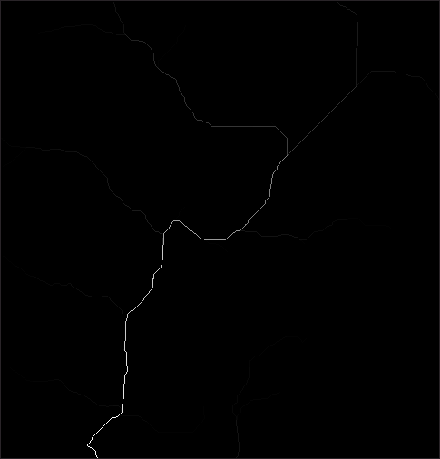

通过上面的填洼，求流向，得到如下流量图，看到了河道：

流量

06

河网分级（Stream Order）

河网分级是一种将级别数分配给河流网络中的连接线的方法。

此级别是一种根据支流数对河流类型进行识别和分类的方法。

仅需知道河流的级别，即可推断出河流的某些特征。

河网分级工具有两种可用于分配级别的方法。

这两种方法由 Strahler (1957) 和 Shreve (1966) 提出。

在这两种方法中，始终将 1 级分配给上游河段。

Strahler 河流分级方法：

在 Strahler 法中，所有没有支流的连接线都被分为 1 级，它们称为第一级别。

当级别相同的河流交汇时，河网分级将升高。

因此，两条一级连接线相交会创建一条二级连接线，两条二级连接线相交会创建一条三级连接线，依此类推。

但是，级别不同的两条连接线相交不会使级别升高。

例如，一条一级连接线和一条二级连接线相交不会创建一条三级连接线，但会保留最高级连接线的级别。

Strahler 河流分级方法

Shreve 河流分级方法：

Shreve 法考虑网络中的所有连接线。

与 Strahler 法相同，所有外连接线都被分为 1 级。

但对于 Shreve 法中的内连接线，级别是增加的。

例如，两条一级连接线相交会创建一条二级连接线，一条一级连接线和一条二级连接线相交会创建一条三级连接线，而一条二级连接线和一条三级连接线相交则会创建一条五级连接线。

因为级别可增加，所以 Shreve 法中的数字有时指的是量级，而不是级别。

在 Shreve 法中，连接线的量级是指上游连接线的数量。

Strahler 河流分级方法

07

栅格河网矢量化（Stream to Feature）

栅格河网矢量化工具使用的算法主要用于矢量化河流网络或任何表示方向已知的栅格线性网络的栅格。

该工具使用方向栅格来帮助矢量化相交像元和相邻像元，可将两个值相同的相邻栅格河网矢量化为两条平行线。

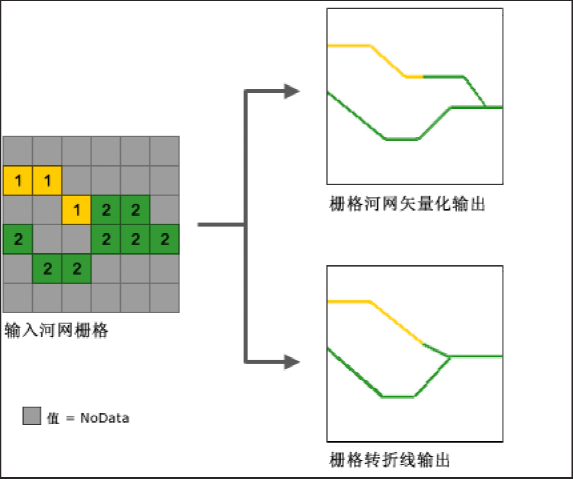

这与栅格转折线 (Raster to Polyline) 工具相反，后者通常更倾向于将线折叠在一起，下图是两者的对比。

比较矢量化河流网络栅格方法

08

河流连接（Stream link）

向各交汇点之间的栅格线状网络的各部分分配唯一值。

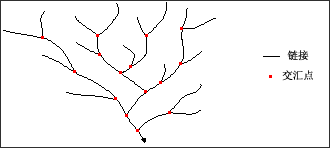

“连接”是指连接两个相邻交汇点、连接一个交汇点和出水口或连接一个交汇点和分水岭的河道的河段。

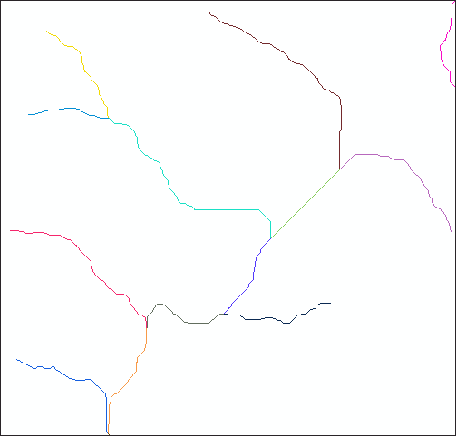

比较矢量化河流网络栅格方法

河道中的连接

09

水流长度（Flow Length）

水流长度工具的主要用途是计算给定盆地内最长水流的长度。

该度量值常用于计算盆地的聚集时间。

这可使用 UPSTREAM 选项来完成。

该工具也可通过将权重栅格用作下坡运动的阻抗，来创建假设降雨和径流事件的距离-面积图。

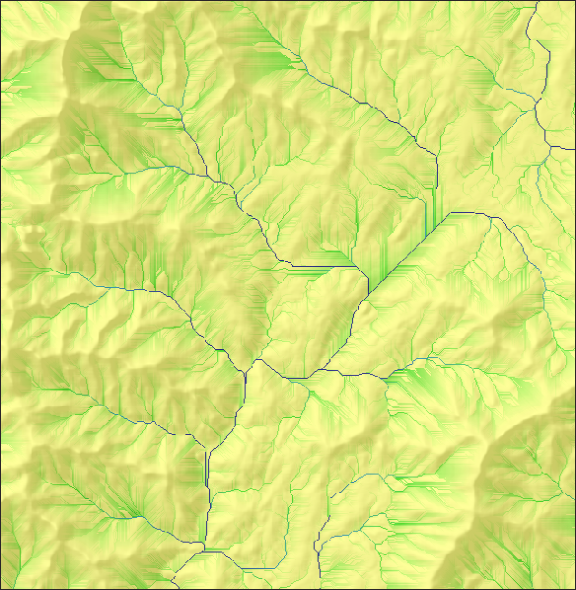

水流长度

水流长度

10

捕捉倾泻点（Snap pour point）

捕捉倾泻点工具用于确保在使用分水岭工具描绘流域盆地时选择累积流量大的点。

捕捉倾泻点将在指定倾泻点周围的捕捉距离范围内搜索累积流量最大的像元，然后将倾泻点移动到该位置。

11

分水岭（Watershed）

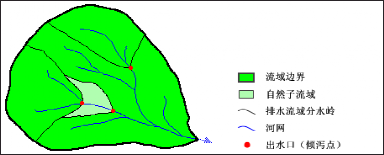

分水岭是将流体（通常是水）汇集到公共出水口使其集中排放的上坡区域。

它可以是较大分水岭的一部分，也可包含被称为自然子流域的较小分水岭。

分水岭之间的边界被称作流域分界线。

出水口或倾泻点是表面上水的流出点。

它是分水岭边界上的最低点。

分水岭组成

描绘分水岭，通过计算流向，并在分水岭工具中使用 DEM，可以由 DEM 描绘分水岭。

要确定汇流区域，必须首先使用流向工具创建表示流向的栅格。

然后，需要给出汇水区的位置。

源位置可能是水坝或河水位标之类的要素，您需要针对它决定汇流区域特征。

您也可以使用流量阈值。

当使用阈值于定义分水岭时，分水岭的倾泻点将是根据流量推导出的河流网络交汇点。

因此，必须指定流量栅格，同时指定构成河流的最小像元数目（阈值）。

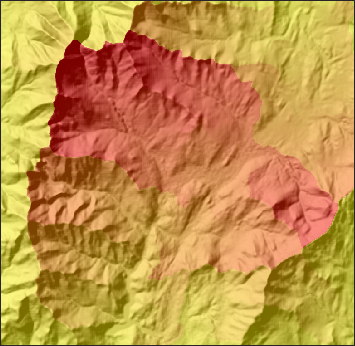

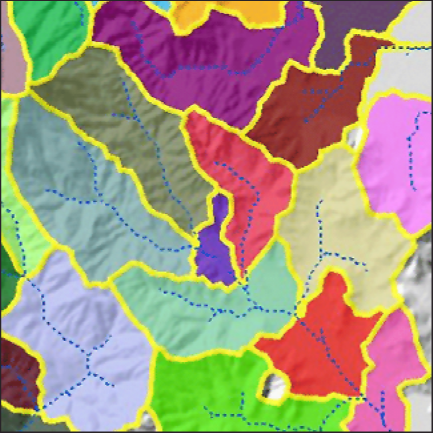

分水岭

输出是分水岭栅格

12

盆域

创建描绘所有流域盆地的栅格。

通过识别盆地间的山脊线，在分析窗口中描绘流域盆地。

通过分析输入流向栅格数据找出属于同一流域盆地的所有已连接像元组。

通过定位窗口边缘的倾泻点（水将从栅格倾泻出的地方）及凹陷点，然后再识别每个倾泻点上的汇流区域，来创建流域盆地。

这样就得到流域盆地的栅格。

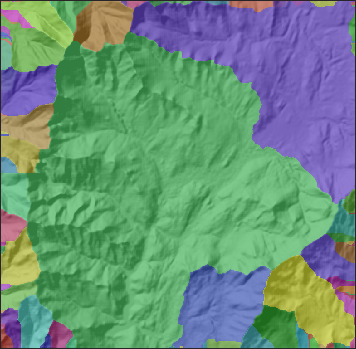

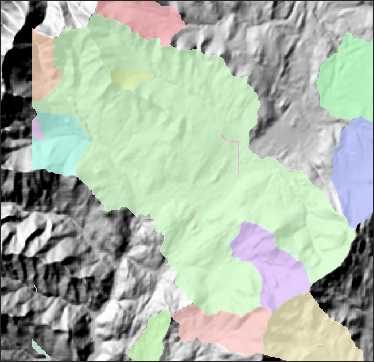

以下是盆域分析示例：

描绘盆域
