STL导入FLOW3D常见问题及解决方案

STL 导入 FLOW3D 后的常见问题

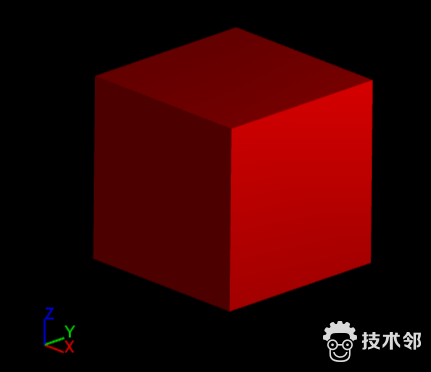

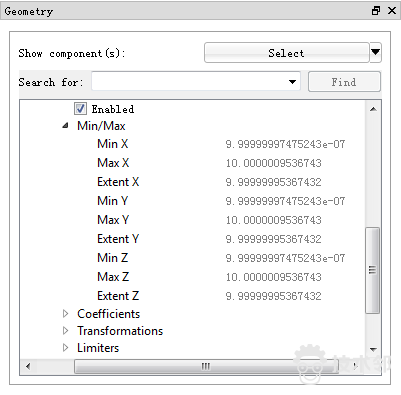

FLOW3D 可以导入多种格式及网格格式，默认仅能直接读取 STL 格式。大部分的 CAD 软件都支持 STL 格式的输出，使用最多莫过于 Autodesk 公司的 AutoCAD。绘制几何体时，一般将基点移动到坐标轴原点，再输出的 STL 文件导入到 flow3d 中，这种情况下一般会出现移动到原点的几何体边界无法与坐标轴对齐的情况，从 v10.0 - v11.0 版本，始终存在着这种问题，如下图所示。

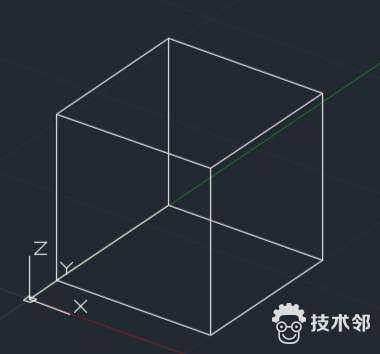

出现这种问题时，强迫症患者显然是无法忍受的。今天给大家介绍一种方法来完美解决上述问题。第一步，打开制作的 CAD 图，将与坐标轴原点重合的基点移动到（1，1，1）上，或者其他任意一点，不要设置太大，否则导入到 FLOW-3D 中界面可能无法在初始空间显示几何体。

注意，移动几何体前需要将 AutoCAD 的动态输入关闭（F12），在命令栏中输入要移动到的绝对坐标。

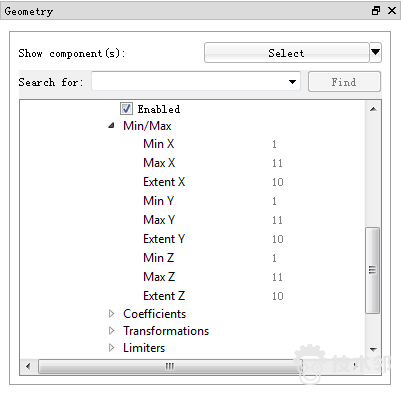

第二步，输出 STL 文件，导入到 FLOW3D 中，从几何体属性表中就可以看出，虽然几何体基点不在坐标轴原点，但是边界不再出现小数的情况。

第三步，为了便于网格和边界条件的设置，利用 Transformations 中的 Translations 功能，将基点移动到 FLOW3D 中的坐标原点。

对比之前的情况，问题得到完美解决。

其实，更简单的方法，在最开始绘制几何体时，就将基点选择在原点以外的坐标就可以解决了。
