从零基础到AUTOCAD绘图高手的“秘诀”

我们都知道，软件不是谁天生就会，都是需要一个熟练的过程。但是，这个过程有的人短，而有的人花费的时间就非常久，这是什么原因？其根本原因在于方法不对，因此小编在这样给各位初级设计师总结一点建议。

要使一位不懂AutoCAD绘图的人掌握这门强大的绘图工具,可以从以下方面著手:

首先,由于绘图命令有许多,但常用的命令却不很多,要尽快掌握基本绘图命令的中英文名称和基本用法,如直线(LINE),圆(CIRCLE),圆弧(ARC),椭圆(ELLIPSE),矩形(RECTANGLE),等边多边形(POLYGON),多义线(POLYLINE),样条线(SPLINE)等。

可以从三个方面入手:1.用键盘输入绘图命令的英文名称,也可以用相应的简化命令如直线(L)圆(C)圆弧(A)等来加快输入速度,同时要注意相应的提示。

2.可从工具条中(TOOLBAR)用鼠标点取相应的图标,因此要熟记相应的绘图命令的图标,以便能快速点取相应的绘图命令。

3.在DRAW下拉菜单中熟悉基本绘图命令的位置,以便能快速点取相应的绘图命令。有不懂的地方,可以从HELP中得到详细的帮助。

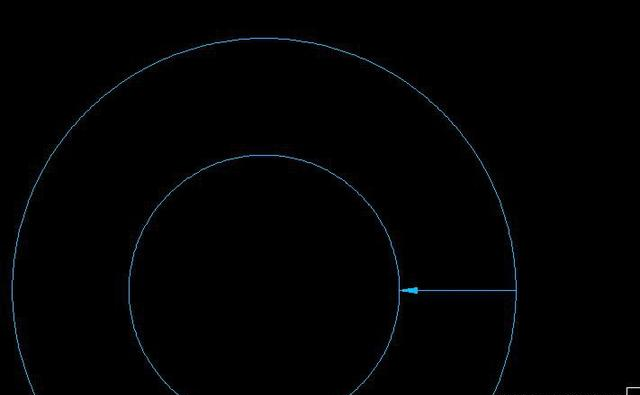

其次,在熟练掌握了一些基本的绘图命令后,就可以进行编辑对象。要了解编辑对象是指对所绘对象进行修改,改变方向,改变位置等操作。这时就学习基本的编辑命令(MODIFY),如复制(COPY),偏移(OFFSET),移动(MOVE),缩放(SCALE),镜像(MIRROR),阵列(ARRAY),拉伸(STRETCH),伸展(EXTEND),断开(BREAK),倒直角(CHAMFER),倒圆角(FILLET),剪切(TRIM),分解(EXPLODE),旋转(ROTATE),改变长度(LENGTHEN),炸开(EXPLODE)修改特性(PROPERTIES)等,要熟记它们的名称和用法,以达到熟练运用的目的。

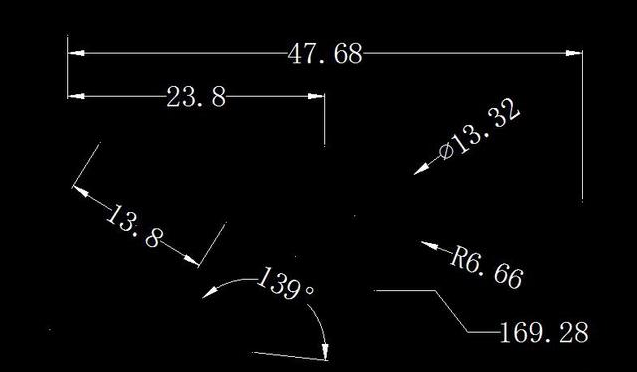

再次,当利用以上的绘图命令绘制出图形后,需要用尺寸标注来表达清楚。这时就要用到尺寸标注与编辑命令(DIMENSION),它的内容较多,需要认真学习。它主要有长度尺寸标注(LINEAR),坐标尺寸标注(ORDINATE),直径标注(DIAMETER),半径标注(RADIUS),基线尺寸标注(BASELINE)引线标注(LEADER),中心标记(CENTER-MARKER),排列尺寸文本(ALIGN-TEXT),设置尺寸式样(STYLE),连续尺寸标注(CONTINUE),角度标注(ANGULAR),对齐标注(ALIGNED)等。主要弄清楚各命令的中英文名称和各自的用法。

可以从二个方面入手: 1.可从工具条中(TOOLBAR)用鼠标点取相应的图标,因此要熟记相应的尺寸标注命令的图标,以便能快速点取相应的尺寸标注命令。2.在 DIMENSION下拉菜单中熟悉基本尺寸标注命令的位置,以便能快速点取相应的尺寸标注命令。有不懂的地方,可以从HELP中得到详细的帮助。

最后,一些其他的命令对提高绘图能力也是必不可少的,如块与属性(BLOCK),图层与颜色(LAYER),线型设置(LINETYPE),绘图技巧与绘图设置(OSNAP-SETTING),坐标(UCS)以及询问(INQUIRY)。在学习这些命令的同时,还要不断地练习绘图,边学边练,以巩固所学的知识,还可以向有经验的同事学习,学习他们的丰富绘图技巧,最终达到提高绘图的速度。

其实，这些都是最基本的CAD制图规范。当然，作为一个操作软件多年的模具设计师来说，这些不值一提。但是，想让自己在软件上变的厉害，小编这里有独门杀手锏。
