机械制图中常要标注深度符号，在AutoCAD2018中如何输入深度符号呢？本文提供一种参考方法：

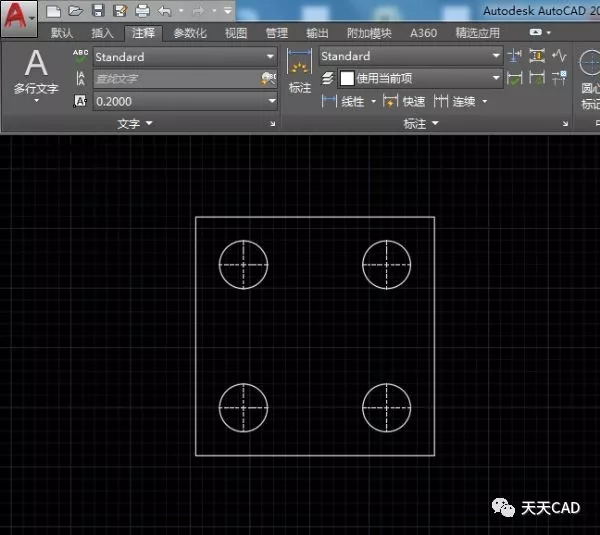

1、打开如图所示，
2.对其标注尺寸，在标注直径10的圆时，输入'm'键并回车，对尺寸进行编辑。

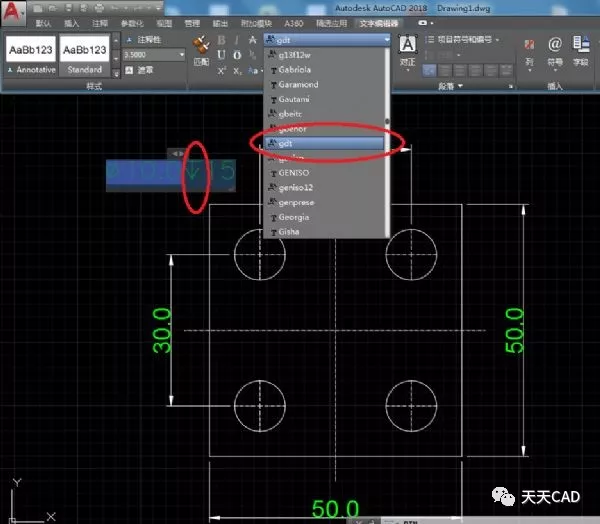

3.输入"∅10.0x15",将其字体设置为"gdt",因为在"gdt"字体下，"x"代表深度符号。
（v代表圆柱形沉孔和锪平面孔符号；x代表孔深符号；w代表锥形沉孔符号）

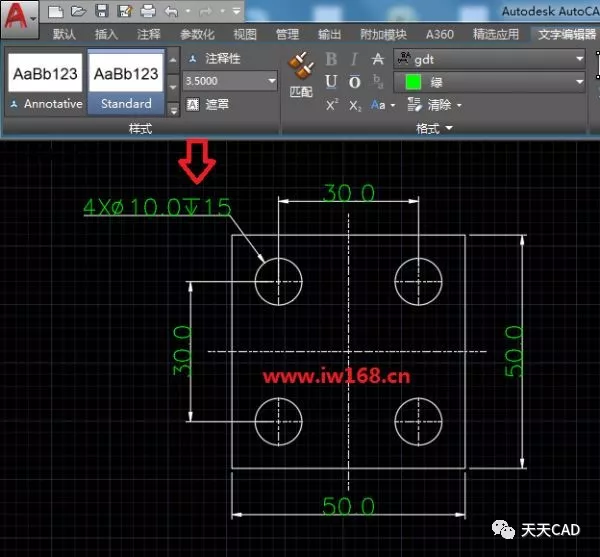

调整修改，其尺寸标注完毕，效果如下：
