PCers-模卡预制墙深化设计实战技巧分享

混凝土模卡砌块预制墙（简称模卡预制墙）是指采用混凝土模卡砌块砌筑的预制填充墙，主要包括保温模卡预制墙和普通模卡预制墙，本文介绍利用PCers插件进行模卡预制墙的深化设计。

1   参考图集

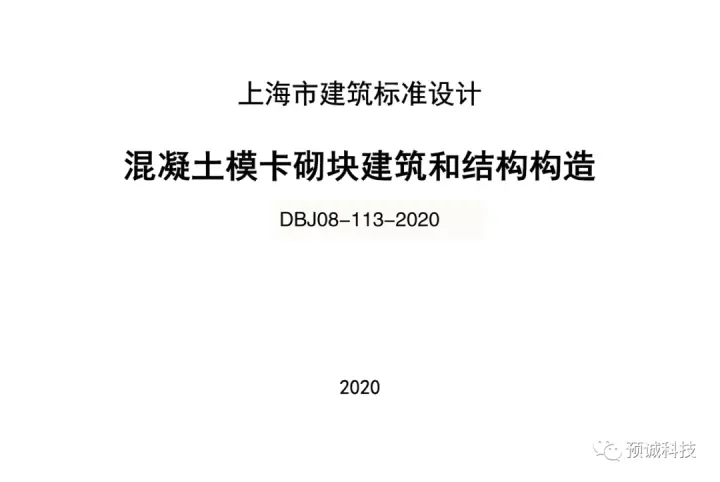

模卡预制墙的拆分及深化设计主要参照上海市图集《混凝土模卡砌块建筑和结构构造》（DBJBD-113-2020）。

2   选墙拆分

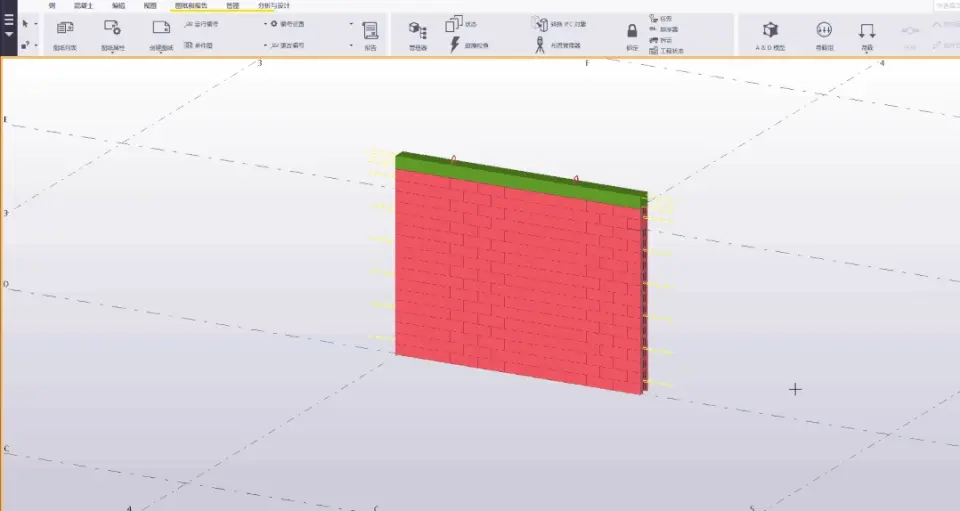

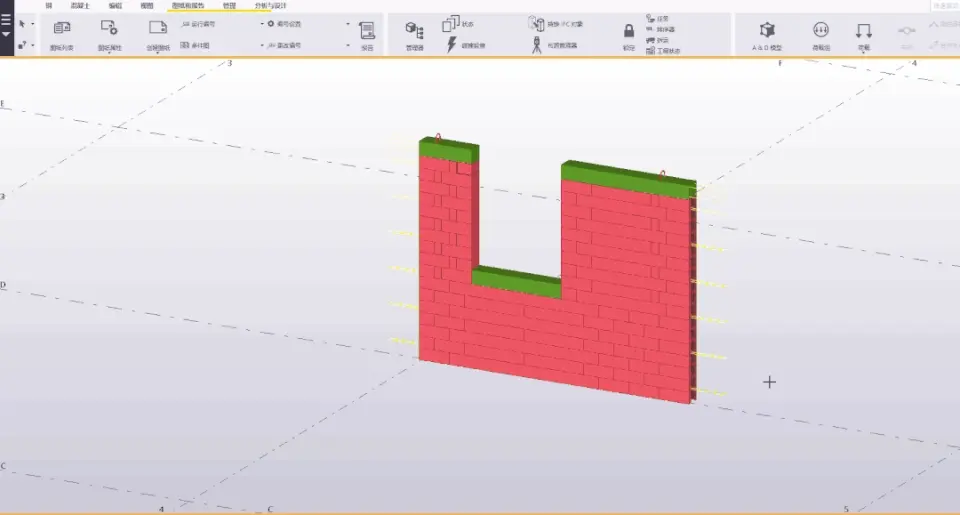

PCers插件可实现对墙体直接进行框选拆分，能根据墙长高及洞口信息自动排布模卡砌块，准确放置标准块型和端头块型。

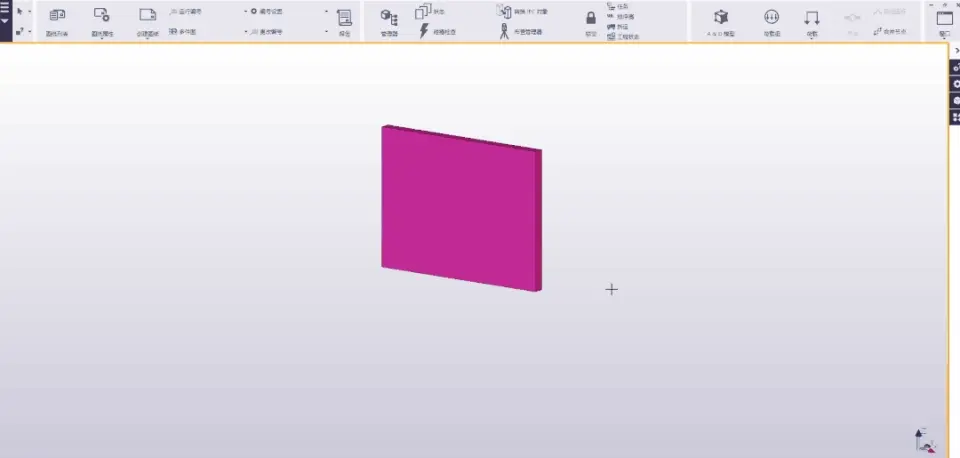

一字型墙

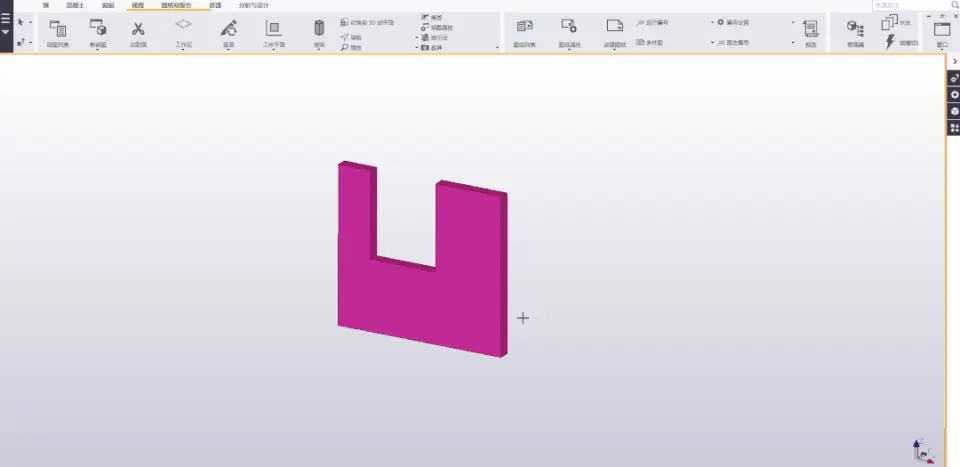

带洞口墙

3   框选配筋

可以通过水平筋、竖向筋参数的填写高效实现钢筋布置。墙顶及窗底的水平压顶、端部的竖向构造柱钢筋也可实现自动创建。

一字型墙

带洞口墙

4   创建埋件

插件可批量布置墙体的斜撑埋件及吊环，埋件满足各工况设计要求。

一字型墙

带洞口墙

5   一键出图

用户可以直接框选，一键出图，图纸包含了模板图、配筋图、埋件信息表、砌块统计表、钢筋信息表等，能满足生产要求。

一字型墙

带洞口墙
