5轴CAM软件：hyperMILL优化策略

涡轮叶片 叶片程序包

叶片是汽轮机，燃汽机，水轮机，透平膨胀机，风机，涡轮机寿命的承载最大的零件之一。其品种类型多样，结构形状复杂，质量要求严格。CAM软件的应用成为叶片加工提高生产效率和加工质量，降低成本的关键技术之一。

叶片程序包中含有许多可以简化加工定义和大幅缩短编程时间的自动化功能，其中包括用于铣削过渡半径的滚动球功能，用于自动设置精加工循环最佳起始位置的最佳配合功能，或用于避免刀面与凹面碰撞的自动引导角校正功能。

hyperMILL®可以方便的将数据点及曲线转化为高品质的叶片模型，决定加工品质及切削移定性的图形要素均包含于模型中。可以任意的定义引导曲面及用来实现干涉避让检查的图形。

涡轮叶片5 轴 CAM 软件应用

3D 任意毛坯粗加工

在可以自由定义的毛坯基础上，从各个方向加工叶片。

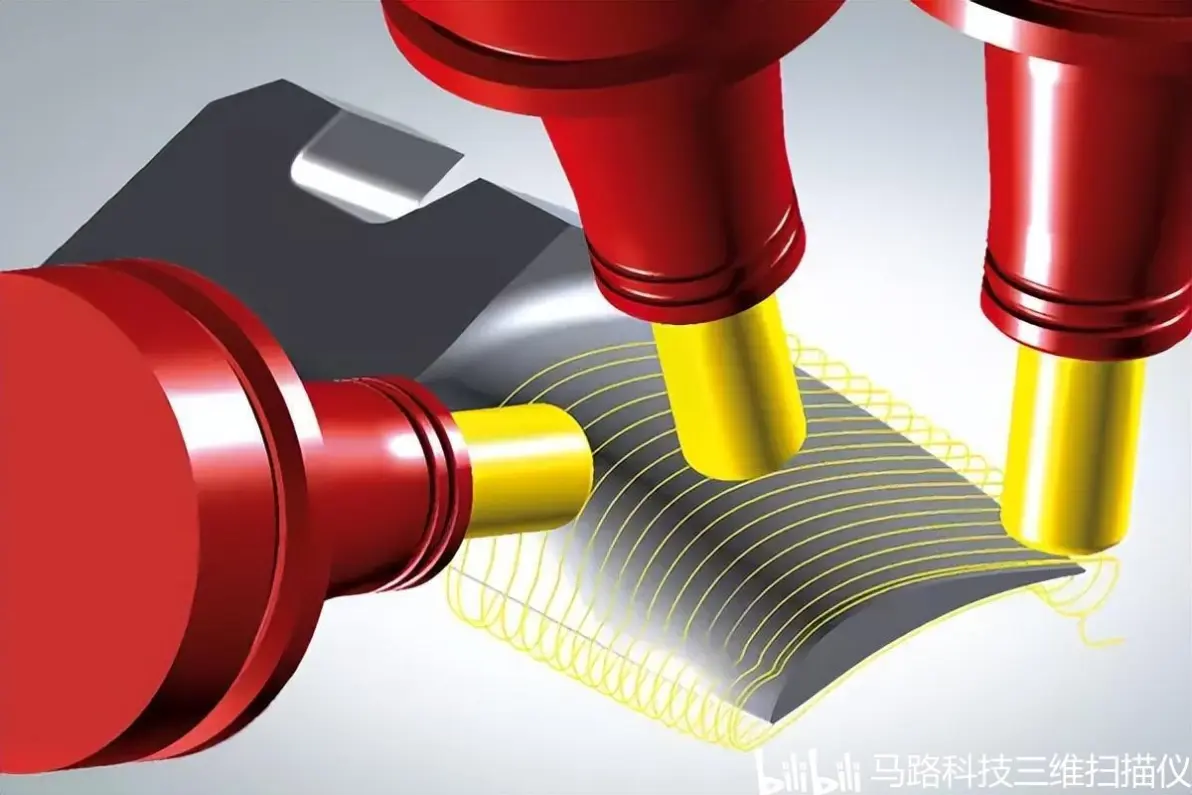

5 轴叶片顶部铣削

此策略用于精加工叶片曲面。使用球头或圆鼻刀进行 5 轴或 4 轴同步加工时，可能会生成螺旋形刀具路径。

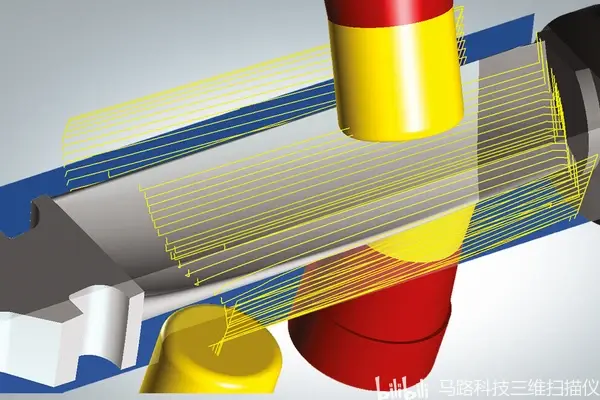

5 轴叶片侧刃切削

此策略用于侧刃切削平台曲面。对于不能使用 5 轴顶部铣削加工的叶片与平台曲面之间的过渡，也可以使用侧刃切削。

5 轴叶片圆角铣削

此功能可更优地精加工叶片与平台曲面顶部或底部的过渡。

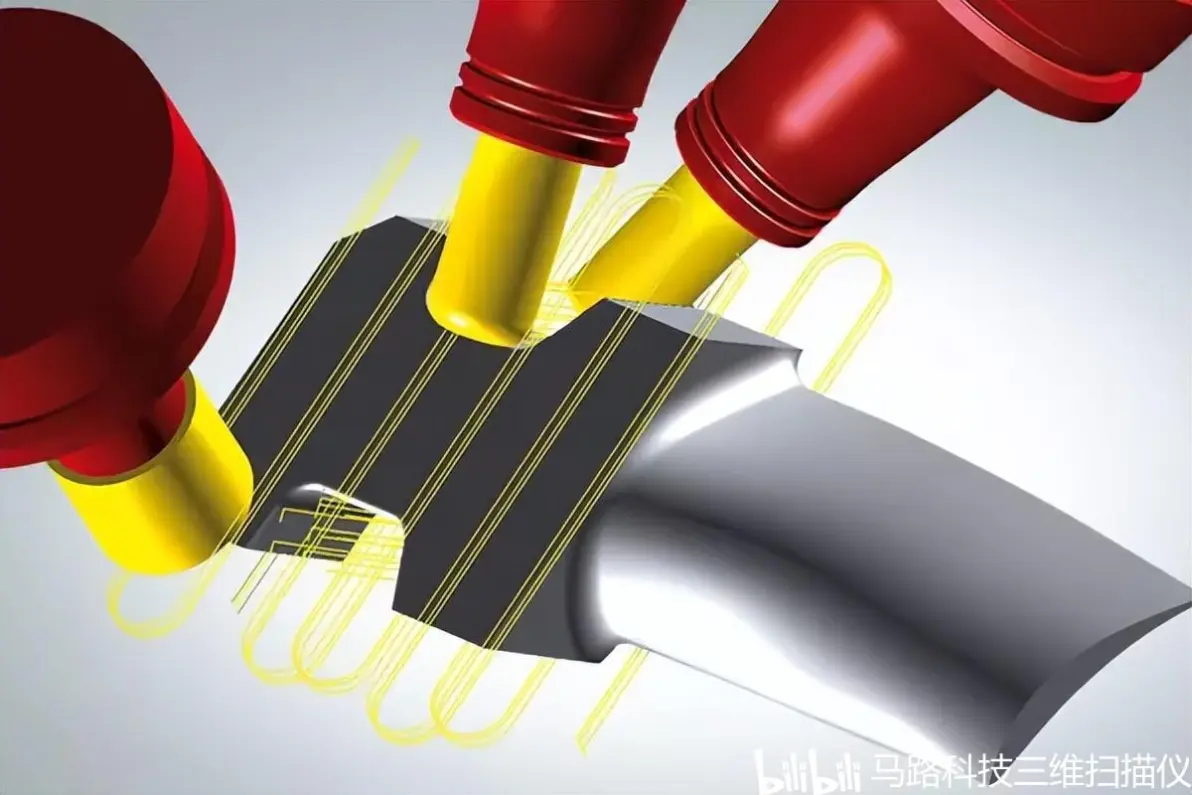

其它平台加工循环

一系列的 2.5D 和 3D 策略都可用于加工叶片平台和底部截面。

hyperVIEW内置各种不同运行结构的机床模型，模型参数都是根据机床实际参数而定制的保证了NC程序安全可靠性，用户可以直接调入相关机床模型进行模拟仿真，自动侦测干涉避让机床碰撞，在HyperVIEW模拟仿真没问题就可以直接上机床加工，可以节省大量的调试时间，提高工作效率。

hyperMILL真正的做到了一体化，从3轴到5轴先进的加工策略帮助客户解决难题，降低工作准备时间并提高加工效率。这也是hyperMILL在世界高端CAM软件能够立于不败的重要原因。
