在 SOLIDWORKS 中处理数字是较为复杂的，尤其是像时钟或者标尺这种递增的数字。我们常规的绘制方式就是逐个进行，然而当需要生成的数字较多时，常规的逐一生成就非常的耗时。
应用 SOLIDWORKS 过程中可以通过阵列的方式去绘制这些递增数字，数字递增阵列就是让特征在阵列的过程中让草图中的文本（数字）发生变化的过程。下面我们通过钟表表盘数字的绘制过程来介绍阵列递增数字。

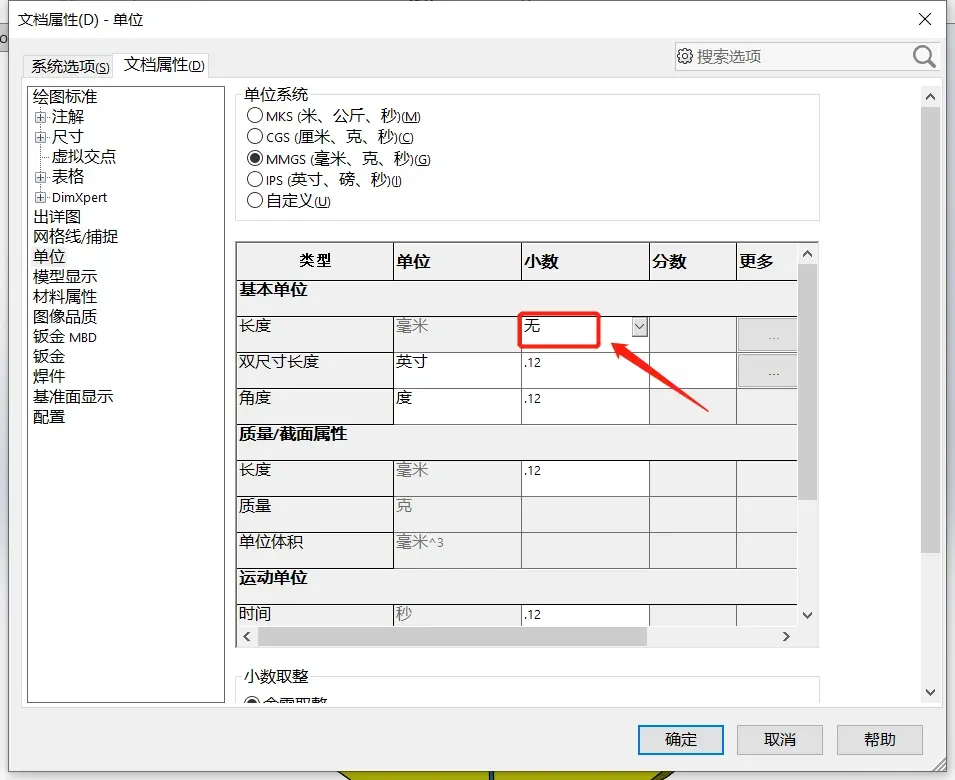

首先，在绘制之前需要先将【选项】-【文档属性】-【单位】中的长度改为无，如（图1）。
图1

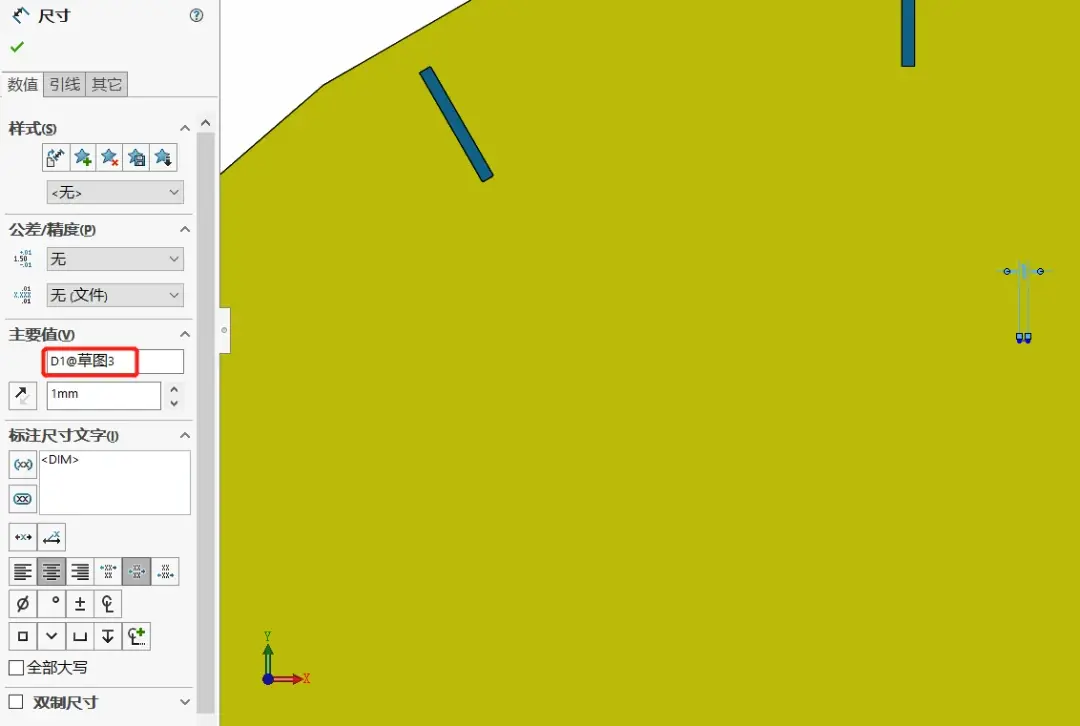

接下来，选择表盘表面创建草图，绘制一小段构造线，标注为1，复制其名称如（图2）。
图2

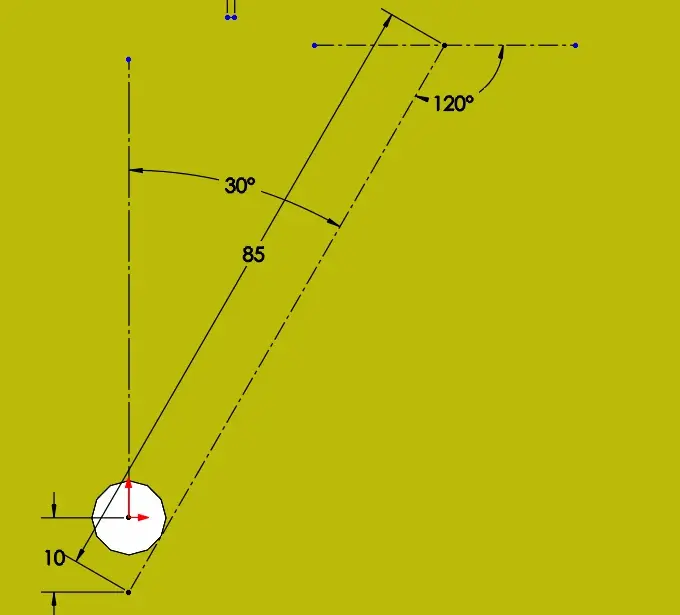

然后绘制定位线，如（图3），插入字体草图曲线-选择横线-文字输入之前复制的名称并为其加上双引号，使文字居中并取消勾选“使用文档文字复选框”，进而选择适当的文字大小如（图4），完成后拉伸草图文字。（注意：若草图文字需要自身旋转时则回转中心为文字下方的控制点）
图3
图4

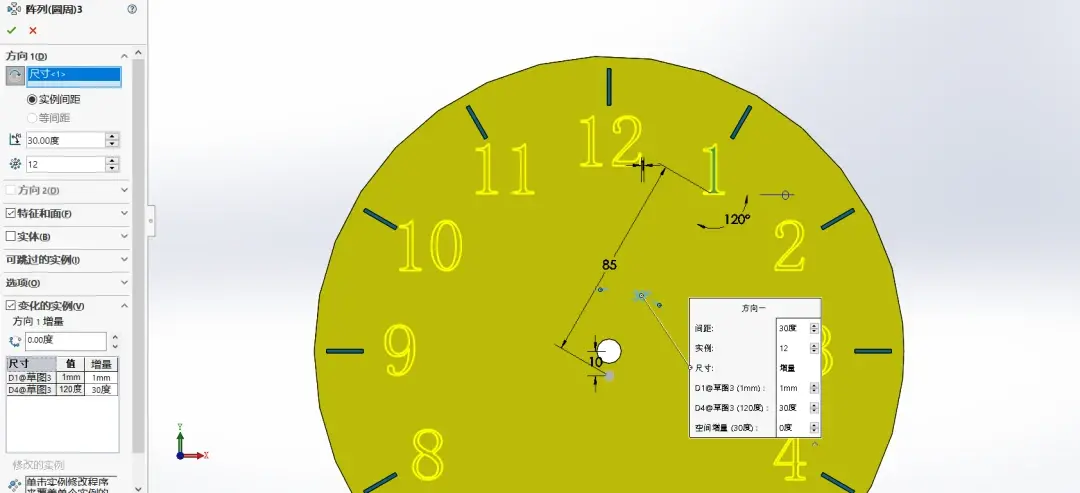

最后，通过圆周阵列中变化的实例，在左侧属性面板中，输入数值1，增量1；数值120°，增量30°，来完成数字的阵列，如（图5）。（由于需要偏心的圆周阵列所以选择角度30°为阵列方向）
图5
以上为 SOLIDWORKS 阵列数字的方法，如有兴趣或需求了解 SOLIDWORKS 其他干货技巧，可留言或关注公众号获取相关资讯。
