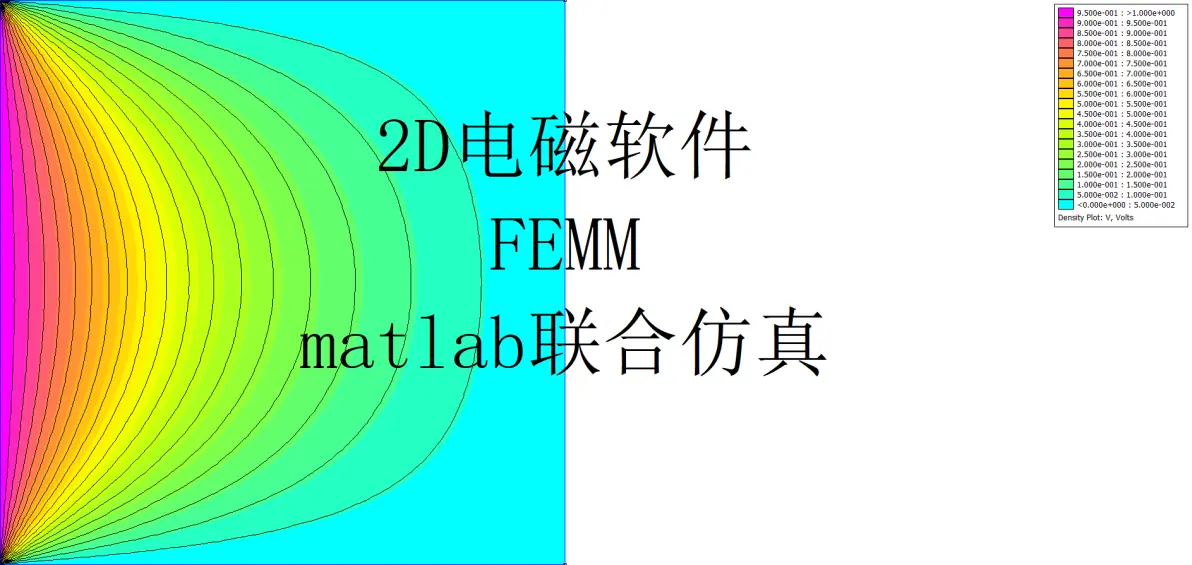

FEMM与MATLAB联合仿真：2D电磁软件集成实例

视频地址： 2D电磁软件FEMMmatlab联合仿真_哔哩哔哩_bilibili

test：

clc;

clear;

close all;

addpath('C:\femm42\mfiles');

savepath;

openfemm;

newdocument(0);

%绘制几何参数parameters

wy=16;

ww=50;

g=3;

hcl=1;

wc=10;

hc=40;

vcl=(ww-hc)/2;

Lhmax=wc+hcl+g+2*wy+ww;

Lvmax=2*wy+ww;

Lmax=max(Lhmax,Lvmax);

p=[0,0

    ww+wy,0

    ww+wy,wy

    wy,wy

    wy,wy+ww

    wy+ww,wy+ww

    wy+ww,2*wy+ww

    0,2*wy+ww];

mi_addnode(0,0);

mi_addnode(1,0);

mi_addnode(1,1);

mi_addnode(0,1);

DrawClosePloygon(p);

p=[ ww+wy+g,0

    ww+2*wy+g,0

    2*wy+ww+g,2*wy+ww

    ww+wy+g,2*wy+ww];

 DrawClosePloygon(p);





 p=[ wy+hcl,wy+vcl

     wy+hcl+wc,wy+vcl

     wy+hcl+wc,wy+vcl+hc

     wy+hcl,wy+vcl+hc];

 DrawClosePloygon(p);



  p=[-(wc+hcl),wy+vcl

     -hcl,wy+vcl

     -hcl,wy+vcl+hc

     -hcl-wc,wy+vcl+hc];

 DrawClosePloygon(p);



   p=[-Lmax/2-wc-hcl,-Lmax/2

     Lmax/2+ww+g+2*wy,-Lmax/2

     Lmax/2+ww+g+2*wy,Lmax/2+ww+g+2*wy

     -Lmax/2-wc-hcl,Lmax/2+ww+g+2*wy];

 DrawClosePloygon(p);



 %添加材料label

 mi_addblocklabel(wy/2,wy+ww/2);

 mi_addblocklabel(ww+wy+g+wy/2,wy+ww/2);

  mi_addblocklabel(ww/2+wy,wy+ww/2);

  mi_addblocklabel(wy+hcl+wc/2,wy+ww/2);

  mi_addblocklabel(-hcl-wc/2,wy+ww/2);

 注：画图函数需要新建m文件

DrawClosePloygon：

function DrawClosePloygon(p)

  for i=1:size(p,1)



   mi_addnode(p(i,1),p(i,2));

  end

  for i=1:size(p,1)-1



  mi_addsegment(p(i,1),p(i,2),p(i+1,1),p(i+1,2));

  end

mi_addsegment(p(size(p,1),1),p(size(p,1),2),p(1,1),p(1,2));

end
