EPLAN vs.传统CAD：性能对比分析

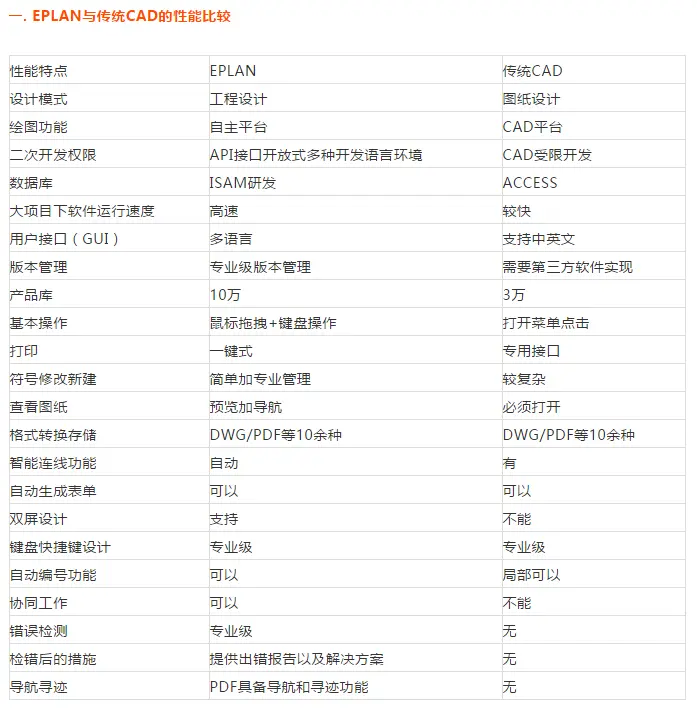

根据上表可以看出，在制图基本操作，如符号修改新建、查看图纸、格式转换存储等方面，EPLAN几乎具备了CAD的所有功能，并且在有些功能上更加简化。

相比于CAD，EPLAN的智能化特色更加显著，如自动编号、协同工作、错误检测、寻迹导航等功能，这些都是传统的CAD软件无法做到的。

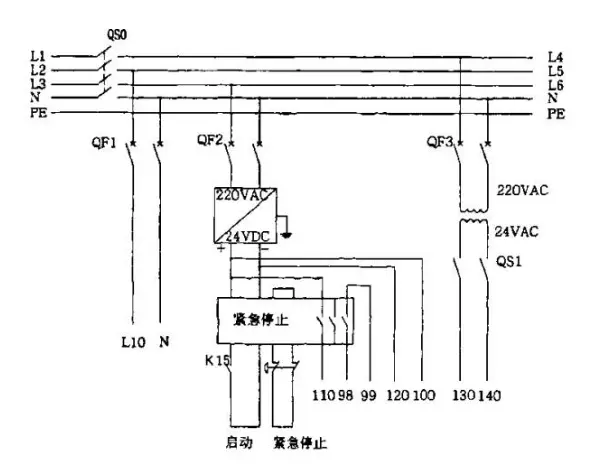

二. CAD在电气设计中存在的问题 传统CAD是主要针对机械产品的设计而开发，因此在电气设计的应用中还存在一些具体问题： 1．CAD中每一页原理图都是单独储存在一个文件中，而电气系统原理图一般有上百多张之多，因次占据的空间比较大，不易于管理。

2．在电气设计中，同一个接触器或继电器，其触点往往会出现在不同页的原理图中，因为在CAD中无法产生相互关联参考，所以在原理图上容易产生线圈和触点的遗漏，触点的标注会产生错误或重复，造成元件的选型和设计的不符。

3．使用CAD，电气线路中所有元件的连线，文本的标注都必须手动完成。

4．元器件的选型、材料清单、柜体盘面元件布置需要借助Excel或传统CAD手动完成，因此容易造成元器件型号漏选和尺寸的错误发生。

三．EPLAN的特点和优势 1．EPLAN支持不同的电气标准，如IEC、JIC、DIN等，并有标准的符号库。

2．电气元件之间自动连线，设备自动编号，节省时间。

3．EPLAN提供了标准模板，各种图表可以自动生成，如设备清单，端子连接图等。每条记录的详细属性都可以反映在图表中，一旦在原理图中做了修改，只需刷新表格即可更新最新数据，无需手动修改，保证了数据的准确性。

4．主设备与其分散元件自动产生交互参考。例如，接触器线圈和触点，在线圈的下方可以自动显示触点映像，表示触点的位置和数量。避免了相同触点的重复使用，同时在元件选型时方便选择和物理上存在的相一致接触器，以免漏选接触器触点。

5．快速选型功能，只需一次在MSEXCEL中列出所需元件清单，完成数据库的关联，然后在原理图就可以逐一选型，并通过EPLAN的标准模板生成清单，其中包括器件的各类电气参数，外形尺寸，品牌等信息，并且可以根据不同的要求进行自动排序。

6．完成了器件选型之后，即可进行面板布置，由于元件清单中已包括了元件的外形尺寸，所以根据所选的元件，EPLAN自动生成1：1的元件外形图，缩短了控制屏的布置时间。

7．对于相类似的项目，只要修改一些相关的项目数据，如项目名称，项目编号，用户名称等，就可成为新项目的图纸，可以避免项目的重复修改。
