大学给排水设计：AutoCAD（2024）教程

看了一下网上的CAD教程，大部分都是面向室内设计专业的（不是说不好，只是对于给排水课程来说较为复杂，开始叠甲.jpg），为了给某些明明下学期才学CAD，但这学期开头就要用到的倒霉蛋节省一点学全套CAD的时间（绝对没有在暗示广东某高校的逆天行政），在此粗略地讲一下AutoCAD（2024）的使用方法。

（叠甲：up本人也是在b站上现学的，文章参考会在评论里写出，给排水的课也才讲到污水管道，如有错误，请多多谅解）

CAD的安装

在某宝上随便找家销量在500以上，AutoCAD（全系列）卖2、30块的就行（价格太低怕盗版），买了客服会教你怎么安装。

基础讲解

鼠标

左键为选取（按住是非定形选择，单点向左是交选，单点向右是框选）；中键按住才是拖动，滚轮是放大缩小；右键为打开菜单栏（与正常无差别）

大空格键、Enter键

确认

ESC键

取消选中或命令

Del键

删除画出的图形（案件位置一般在上下左右键上方的6个小健里）

所有命令都要使用英文输入法，大小写均可

模型图和实际图

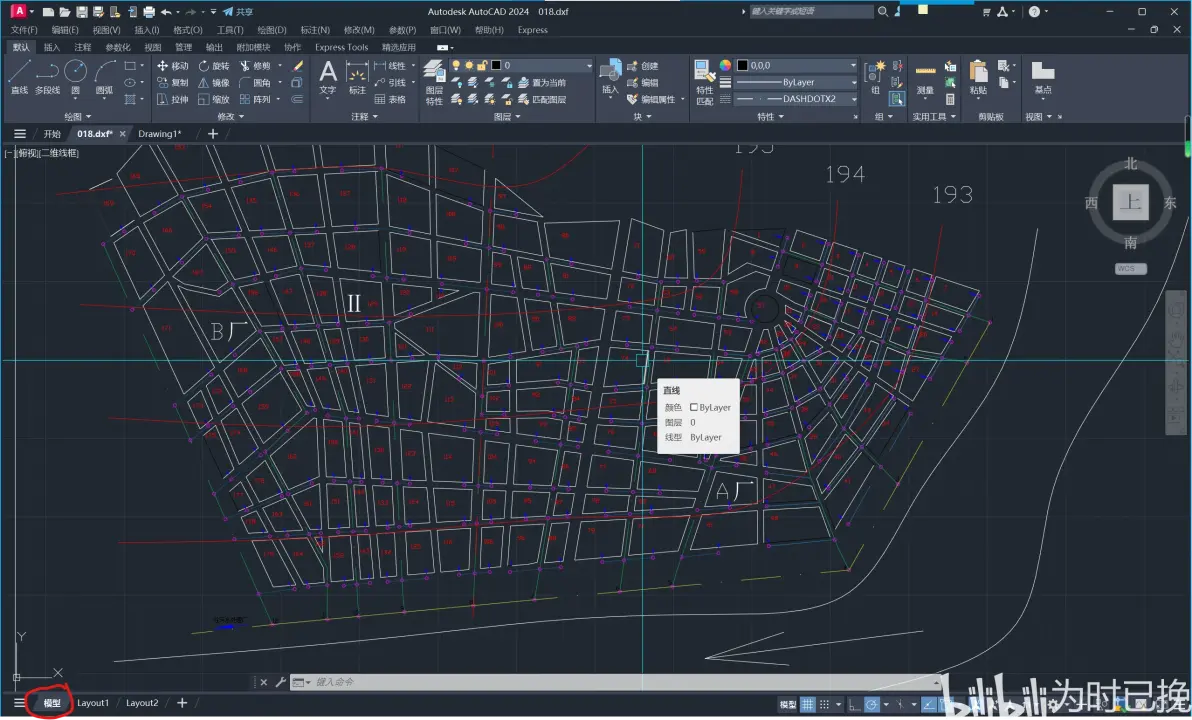

CAD左下角存在几个选项，一般为模型、Layout1、Layout2，后两者均为实际成品图样式，均可在三者上面进行作图（主要看个人习惯），且操作会同步到其余图里。但在模型图里，部分线条的样式与成品图不同（如成品图的直线在模型图里为虚线），因此，做完图一定要看看成品图。

模型图

成品图1

成品图2

工具栏界面

与word、excel等相差不大，左上角为打开文件、保存文件、另存文件、打印等基础功能，但有比较重要的几个功能。

还有一点，做CAD一定要记住勤保存！勤保存！勤保存！大部分电脑CAD都有不小的可能崩溃（特别是作图工作量比较大时），CAD自带的自动保存效果不好，最好不超过10分钟就手动保存一下。

任务栏

图线设置界面

从上到下分别是颜色、线宽和线形，可依据自己的喜好调节。需要注意的是，颜色尽量不要选择更多颜色，否则打印机可能识别不了；线形初始只有3、4个，想要别的点开线形后选择更多，进入线形管理器，点击加载，即可载入更多线形。

图层界面

CAD一定要分图层！CAD一定要分图层！CAD一定要分图层！

重要的事说三遍，虽然CAD图层过多可能让软件变卡，但分图层可以减少许多干扰，提高画图的速度。

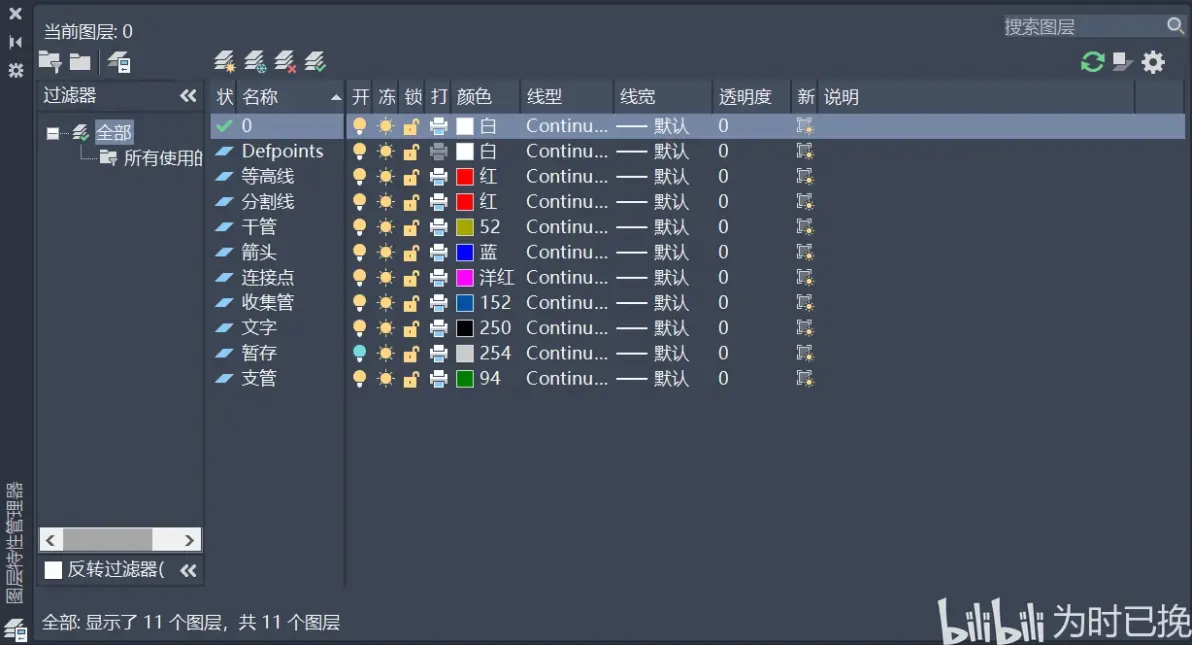

在图层界面点击图层特性，即可进入图层过滤器，初始只有0和Defpoints两个图层（无法删除、改名），正上方第一个（黄太阳）和第三个（红叉）图标分别为新建和删除图层按钮，图层同样可以更改颜色（不是线色，是代表色，注意事项同线色）、线形和线宽，非原始图层还可更改命名。图层过滤器中以小灯泡来表示图层是否隐藏，黄色显现，蓝色隐藏，切换状态鼠标左键点击即可。

如果想要更改已经存在的线的图层，则线用鼠标左键选中（变蓝），再点开图层列表，鼠标左键选择目标图层即可。

基础设置

OP指令

英文输入法输OP，然后大空格键，出现以下界面。

在显示界面调整十字光标大小

在文件界面设置保存文件位置

在打开和保存界面设置保存文件的格式，建议不要超过2010版本（低版本软件打不开高版本格式）

在绘图界面调整自动捕捉和靶框的大小

在选择集界面调整拾取框和夹点的大小

OB指令

英文输入法输入OB，按大空格键，得到以下界面

在对象捕捉界面全选

在捕捉和格栅界面取消捕捉（一定要）和格栅（看自己）

快捷指令

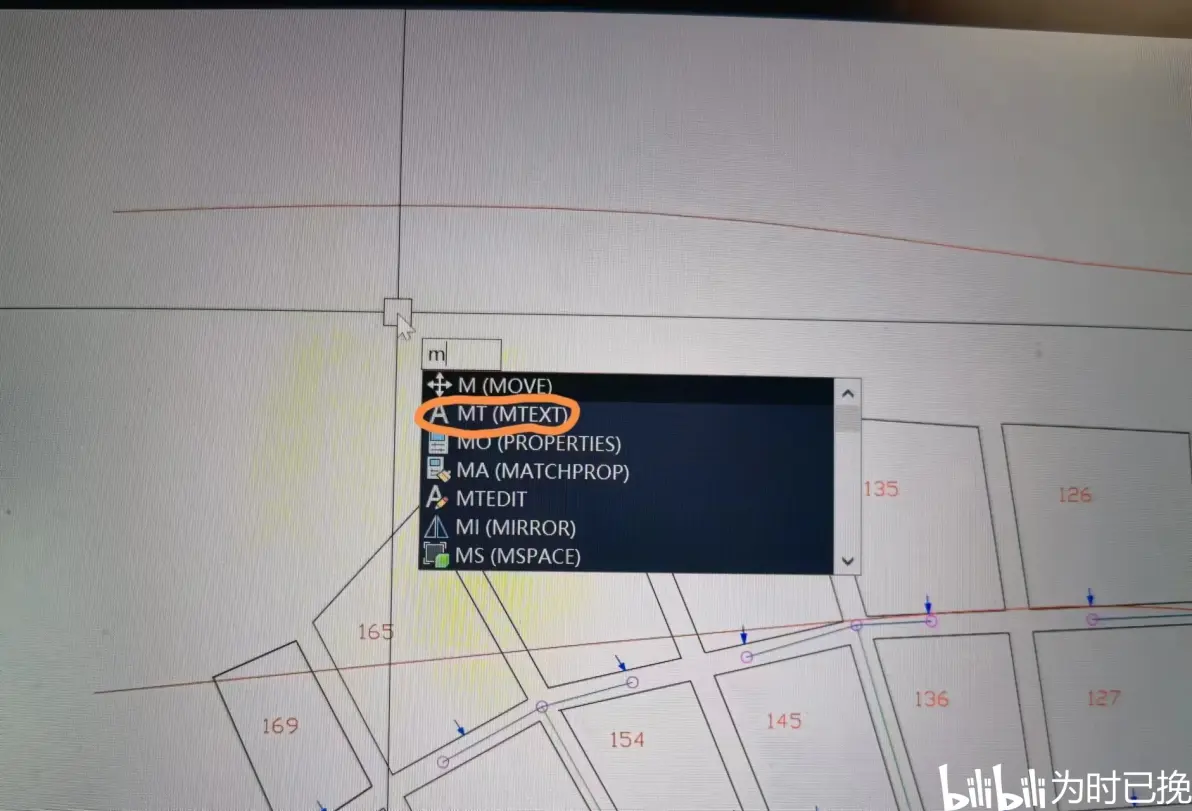

在CAD中快捷指令能减少很多鼠标移到工具栏在移动回来的操作，是快速画图的必学项目。

Del键（删除） 先用鼠标左键选中图形（一般选中后会变蓝），然后按Del键即可删除

L指令（画直线）输入L，然后按大空格键，再用鼠标左键选取起点，然后用鼠标左键选端点（可输入阿拉伯数字，按空格键确定距离），如想退出画线则再按一次大空格键

C指令（画圆）输入C，然后按大空格键，再用鼠标左键选取圆心，再用鼠标左键选点（也可输阿拉伯数字，按空格键选半径）

PL指令（画箭头）输入PL，按空格键，鼠标左键点两次确定线段（也可在中间输阿拉伯数字）；输w，按空格键；再输阿拉伯数字，按空格键确定底长；在输入0，按空格键，最后鼠标左键确定尖端位置（也可输阿拉伯数字）

BO指令（创建闭合图形，主要用于求周长、面积的前置步骤）输BO，按空格键，出现界面一；再按空格键，将拾取点移到图形内，点鼠标左键，图形变蓝，如界面二，再按空格键（如系统提示非闭合图形，则输re，按空格去除红圈，然后删除图形原有的线，自己再用L指令连一下）
