2021.11WUTE空套组新人测试题解析

考试范围：

1、《FSAE 空气动力学原理》https://zhuanlan.zhihu.com/p/80195673

     《FSAE 空力备忘录 6：扩散器及其拓展应用》https://zhuanlan.zhihu.com/p/81373467

2、Profili、CATIA 创成式、CATIA 零件设计

3、碳纤维复合材料工具、耗材认知 https://space.bilibili.com/383381569?spm_id_from=333.788.b_765f7570696e666f.1

1、翼缝存在的意义是什么，他如何生效？

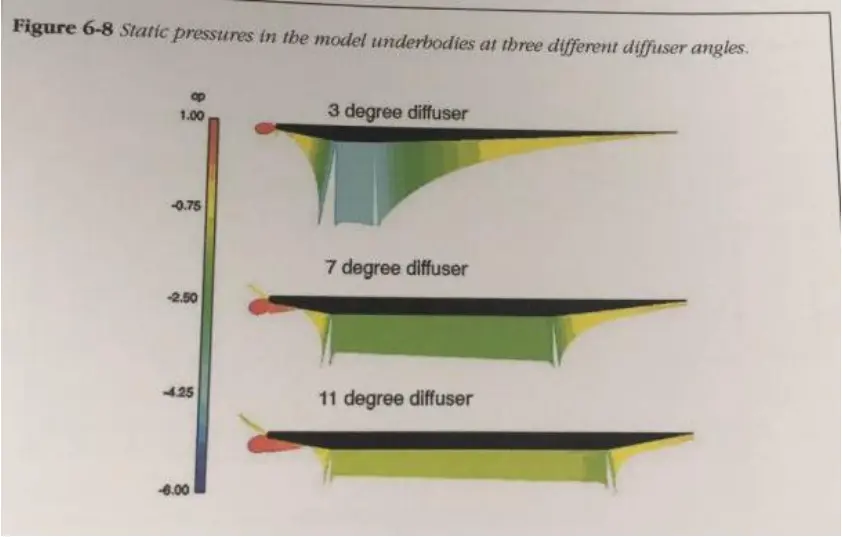

2、下图展示的是扩散器喉部长度（出口角度）与静压的三个案例， 你认为哪种方案比较好？给出理由。

图片截图自知乎@Joyce，侵删

3、为了尽量扩大底板面积，减小扩散角维持气流附着，能否将尾部扩散器的出口位置靠后靠外放？比如：两边叉开，类似一个“Y 形” 扩散器，从主环开始分叉出两条通道，并一直往后延伸至规则允许的极限。你认同这种设计吗？不管是与否，请给出你的看法。

图片截图自知乎@MedinC，侵删

二、软件题

1、在 Profili 软件中按 3000mm “Wing Chord“来计算雷诺数（其他参数自行协商）

2、请在 Profili 软件中，找到 NACA4412、ONERA OA209、S1223、 CH10 这四款翼型。按照上一问所得的雷诺数，输出他们的 Cl、Cd 曲线或直接输出升阻比。你据此看出了这些翼型哪些不同之处？

3、对 NACA4412 翼型进行处理，使其在 400mm 弦长下的尾缘宽度 为 2mm。将处理过的翼型导入到 CATIA 创成式。

4、请利用多截面曲面命令，模仿下图中的前翼造型绘制一个曲面的翼片。最终获得 400mm 弦长、900mm 翼展的前翼主翼翼片（实体）。保持尾缘上端的直线齐平，自外向内攻角设定为-2、-4、0、-4、-2。 （如果觉得画出来不好看可以自行更改参数）

图片截图自知乎@MedinC，侵删

三、工艺题

1、碳纤维布（干布）从编织方式上可以分为哪几类？有何性质上的 不同？如何称呼一块碳纤维布，请至少精确到可以在淘宝准确无误的买到你想要的碳布。

2、在淘宝上找到适用于空套组的树脂、密封胶（种类&货号&品牌），说出他的使用方法。

3、在我们车队，模具通常可以是什么材质和工艺的？在干布的范围内，对于空套来说，想要制造主翼、襟翼、扩散器，他们用什么模具是经济的，性价比最高的？分别举例说明。

4、【选做】观看哔哩哔哩 up 主复材易购的相关干布视频，找出空套蒙皮的制作和哪几集比较相似可以参考？做复合材料的大概流程是怎样的？
