如何自定义cad mechanical机械版图框

前面我们分享了[CAD mechanical]一键插入[图框]并识别图纸比例，很多粉丝又问，怎么修改默认的[图框]？

Op回车；

双击工程图；

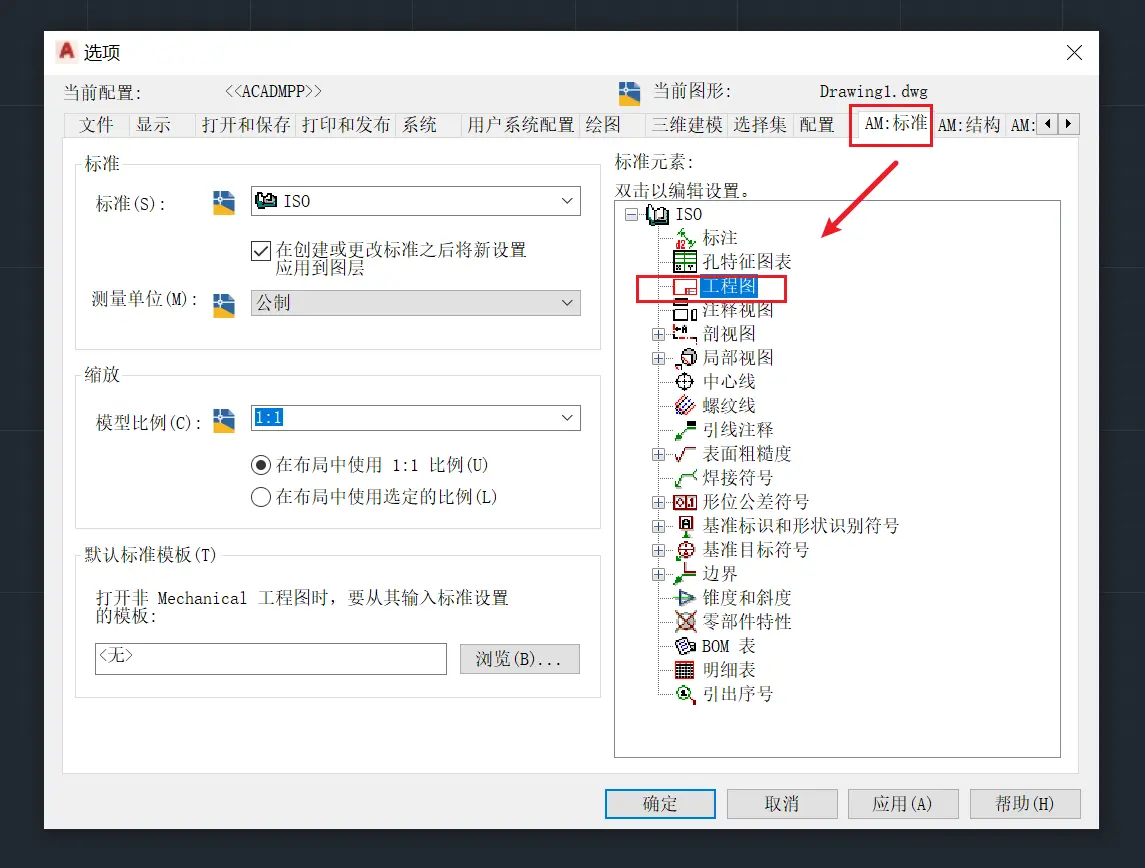

点击默认图纸格式后面的三个…；


点击箭头找下文件所在路径；C:\Users\Public\Documents\Autodesk\AutoCAD Mechanical 2020\Acadm\Gen\Dwg\Format


电脑找到此文件位置，C:\Users\Public\Documents\Autodesk\AutoCAD Mechanical 2020\Acadm\Gen\Dwg\Format
复制一份出来；


打开复制出来的模板；

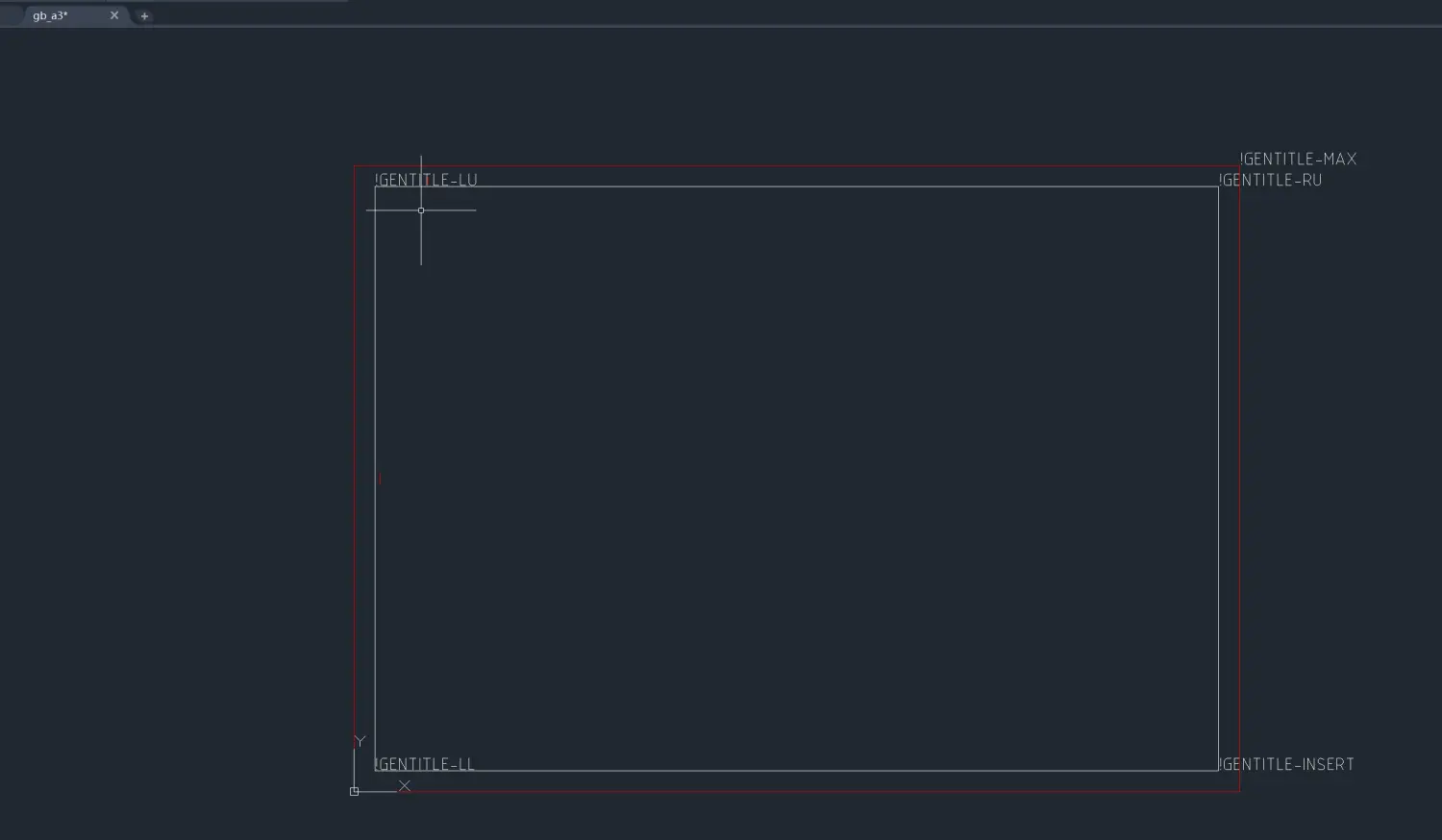

修改后如图；

注：红色外框、红色外框右上角!GENTITLE-MAX定位点，以及白色框的四个定位点不要动。


保存修改后的[图框，重命名后放入模板位置；


将工程图设置中模板改成修改后的；



再次点击插入图框；


选择刚刚修改的图框；


插入后如图。


完，感谢阅读。
