Inventor工程图批量转Autocad工程图方法

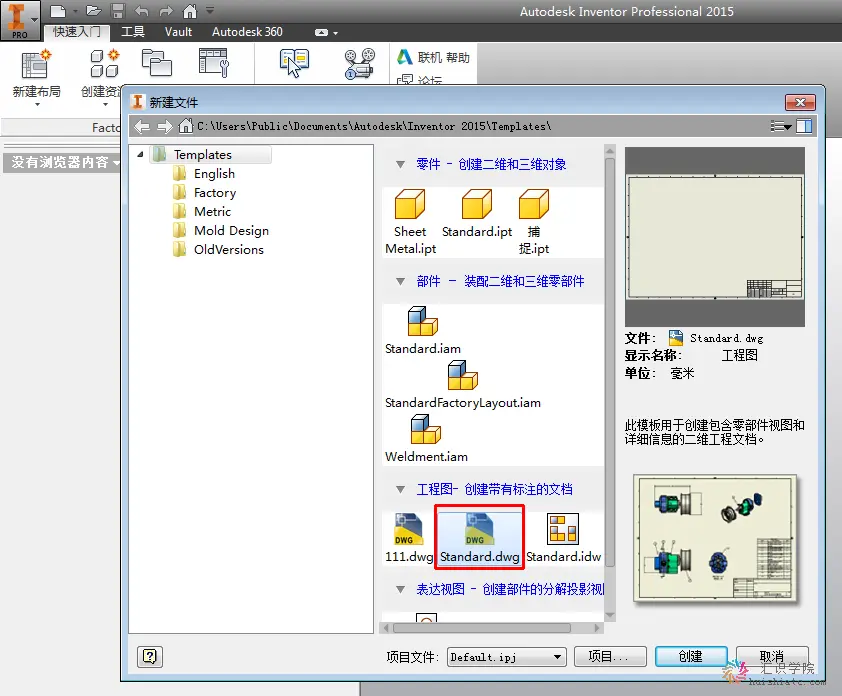

1.进入Inventor工程图模板。

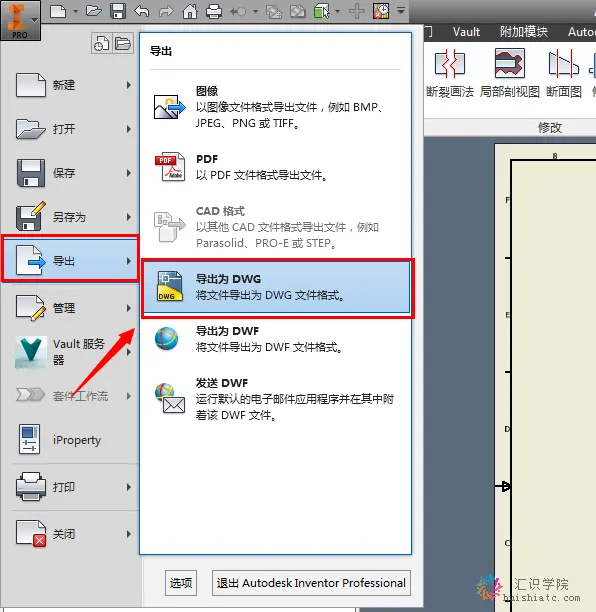

2.在进入左上角菜单，选择导出-导出为DWG命令。

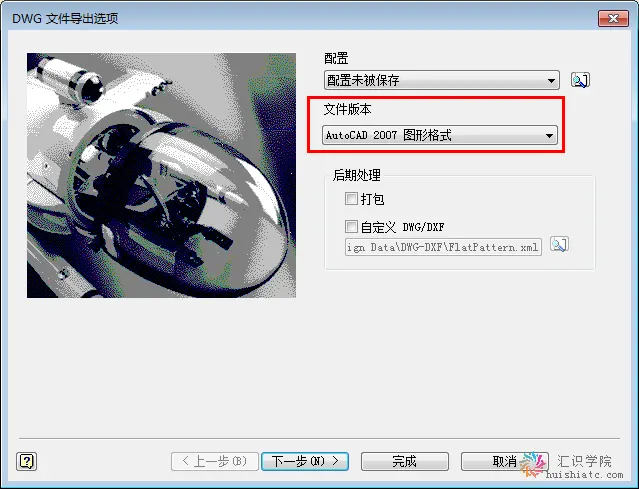

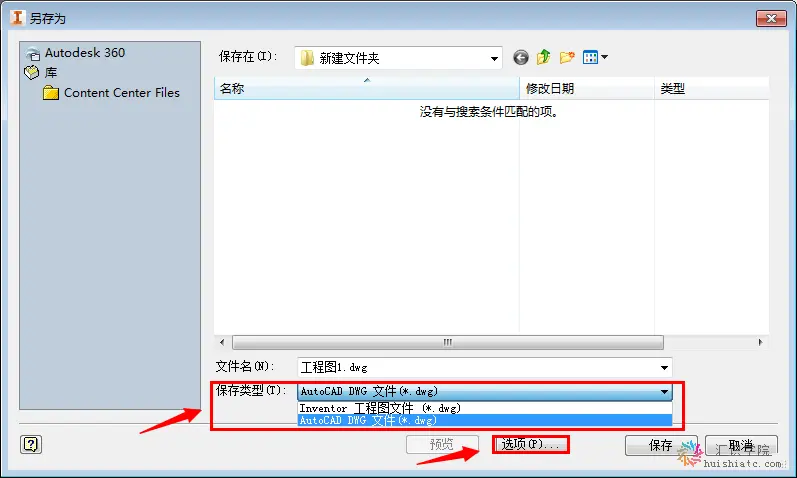

3.更改选择类型为Autocad DWG，然后进入选项。
4.修改你要导出的Autocad版本，如果需要导出成压缩包，可以勾选打包功能，完成后进入下一步。
5.保存配置，然后关闭Inventor软件。
以上操作目的是为了创建Autocad的配置文件*.ini，如果你已经有导出配置文件，可以直接跳过以上操作。

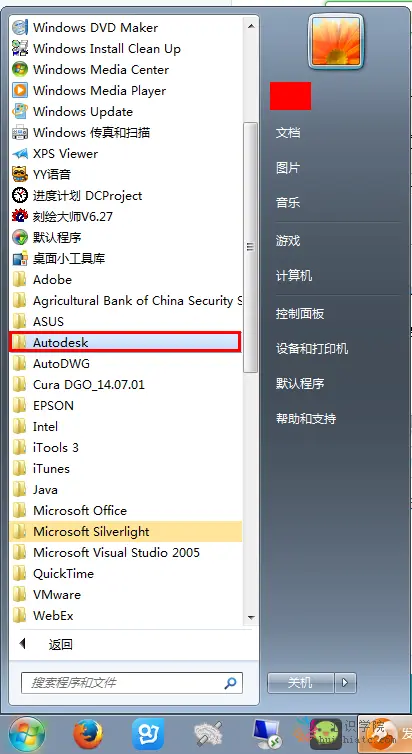

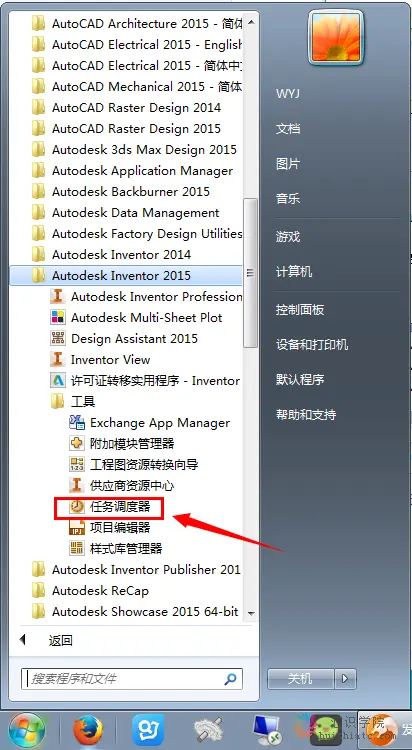

6.进入windows开始菜单，依次展开Autodesk->Autodesk Inventor 版本->工具，在里面找到任务调度器，运行它。

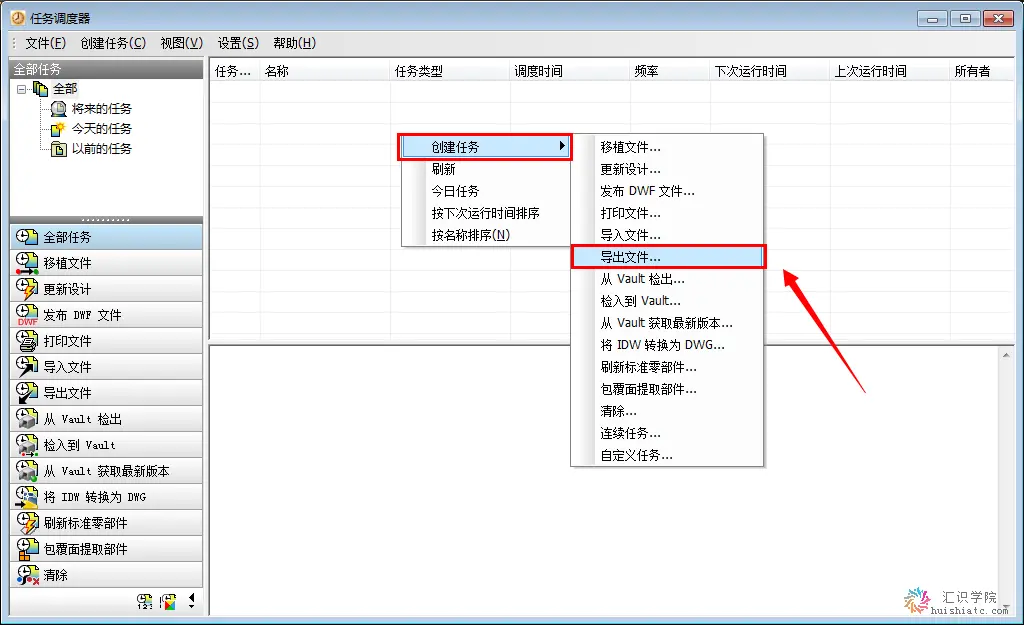

7.在空白区域右击，进入创建任务->导出文件。

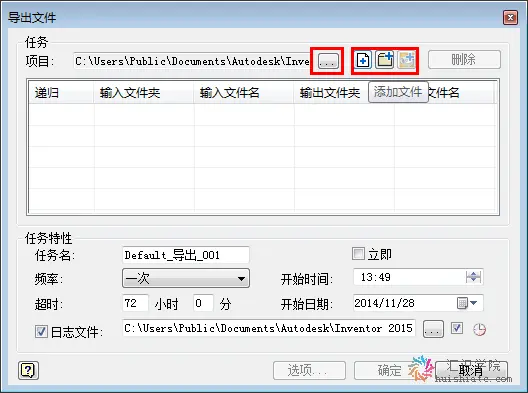

8.这里可以指定Inventor项目文件，添加数据，添加文件夹操作，这边我直接选择添加文件命令。

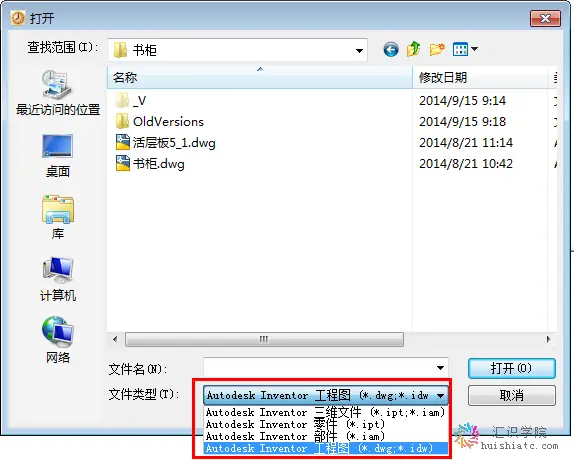

9.切换文件类型为：Autodesk Inventor工程图，添加要转化的Inventor工程图图纸，这里允许框选文件。

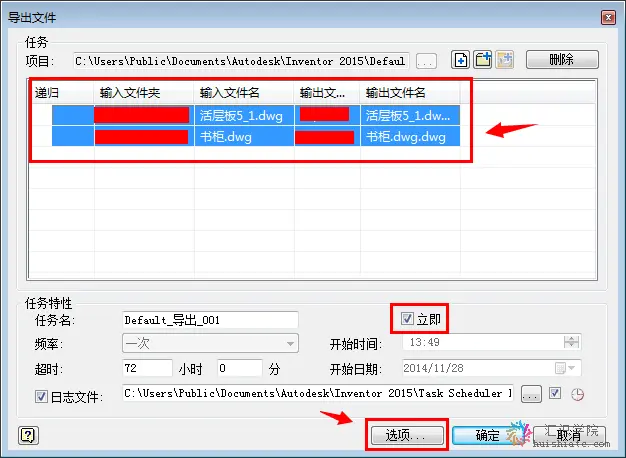

10.勾选立即，然后选中所有行，单击选项进入配置。
11.加载刚刚导出的Autocad配置文件。

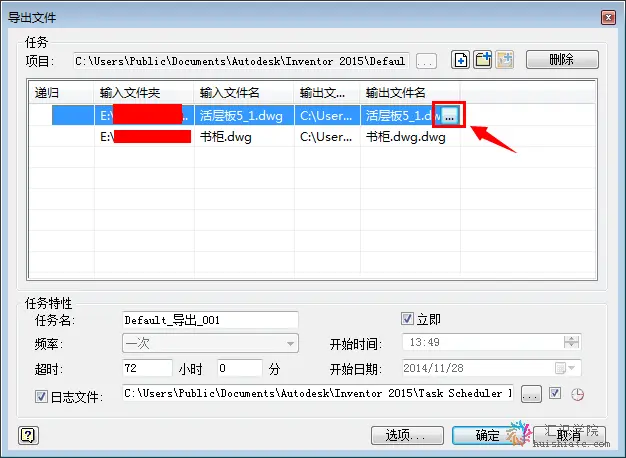

12.比较遗憾的是，如果想指定文件输出位置，只能一个一个手动修改，单击确认，进入转化界面。

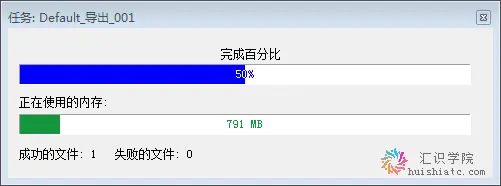

13.等进度条跑到100%。

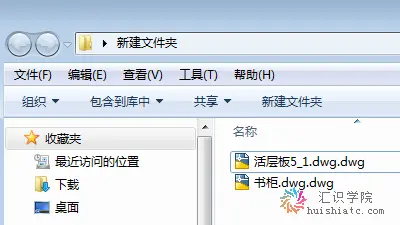

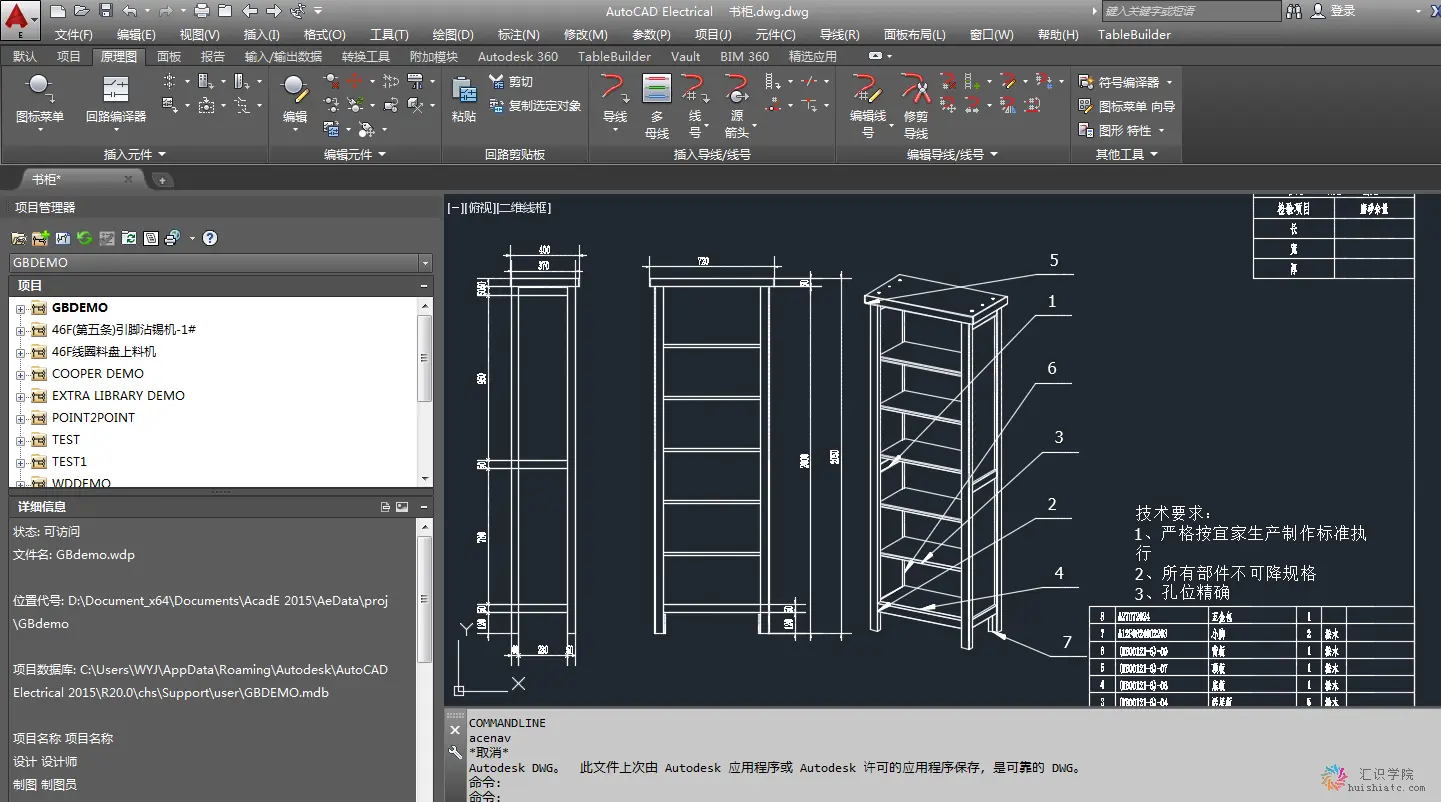

14.转化完成。
