画装配图常见错误及纠正方法

常见错误：

1)圆柱销5将箱体7和箱盖两零件定位时，没有把销孔做成通孔，不方便加工和装拆。

2）齿轮6的轴根没有切槽，不能保证轴肩和孔端紧密贴合；齿轮6与箱体的右端面应该只画一条线。

3) 螺栓1连接的内、外螺纹画错；箱体螺纹倒角不是90º。应为120º；而且中心线的位置没有按用两个相交的

剖切平面剖开机件时，应将被剖切平面剖开的断面旋转到与选定的基本投影面平行，再进行投射的方法画。

4）防护螺母11与泵盖零件4接触时，在同一方向上有两个接触面，会给零件制造和装配等工作造成困难；箱

盖油孔倒角应为120º。

5）编写序号不整齐、序号未按顺序排列。

6）无边框线、标题栏的上方不应该画成粗实线。

7）无相应的剖切标记及拆卸标记。

8）尺寸标注不全，无性能、安装尺寸。

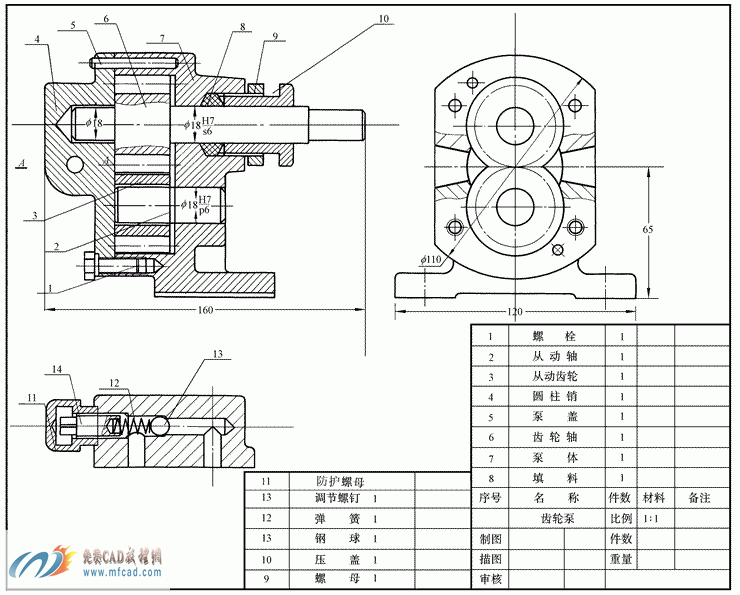

图1 画装配图时常见的错误

图2　装配图正确画法

9）中心线过长（应该留出2～3mm）；左视图中孔的中心线不是按水平和垂直位置画。

10）明细栏不符合GB要求。

11）编写序号与明细栏中零件的名称不符合。

12）箱盖4在主视图和剖视图中，剖面线倾斜方向不一致、间隔不相等；左视图中箱体7的进油

孔和出油孔是螺纹密封的圆锥（内）管螺孔，不是光孔，而且上下的剖面线倾斜方向不一致，

间隔与主视图的剖面线不相等。

图中还有许多错，请读者自己更正。

在画装配图过程中，初学者往往容易犯一些错误。现将图1的画法与图2的画法作对照，找出错误并列于下面，以提高画图质量。
