五轴CNC加工实战分享：足球奖杯制作

案例简介：

本案分三个坐标加工，开粗坐标G54，采用偏置区域清除加工，D16端铣刀开粗，XY留0.3,Z留0.1余量。

镜像刀路，G56坐标加工另一边。

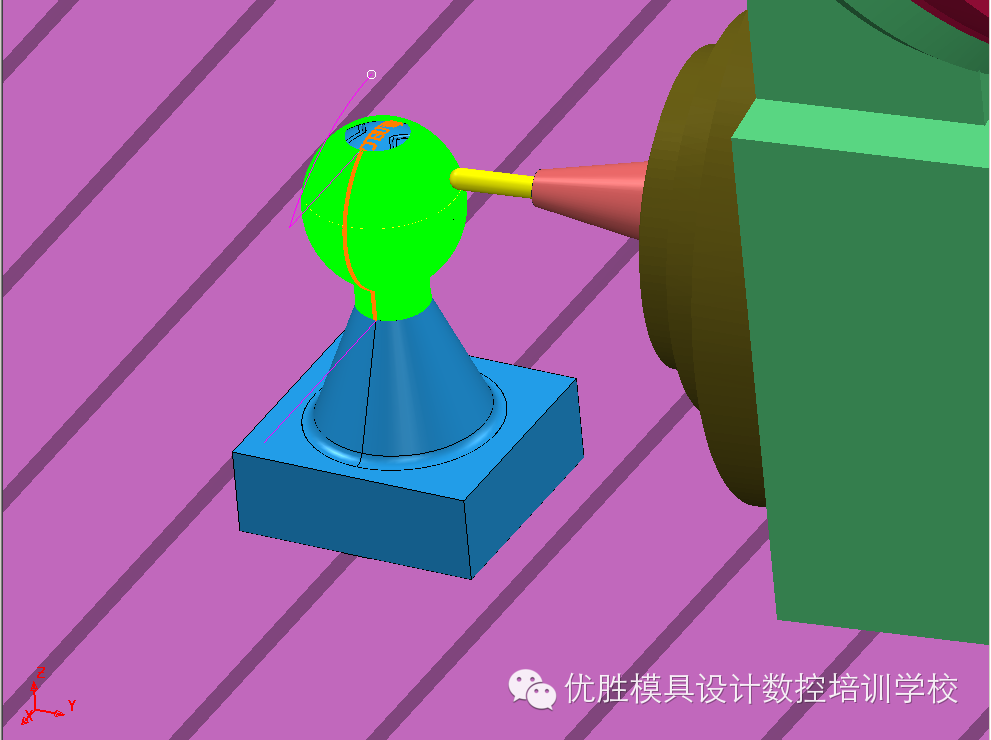

开始中光，切换到G55坐标，采用直线投影精加工策略，D12R6球刀，后面所有中光程式留0.1余量。刀轴控制---朝向直线。

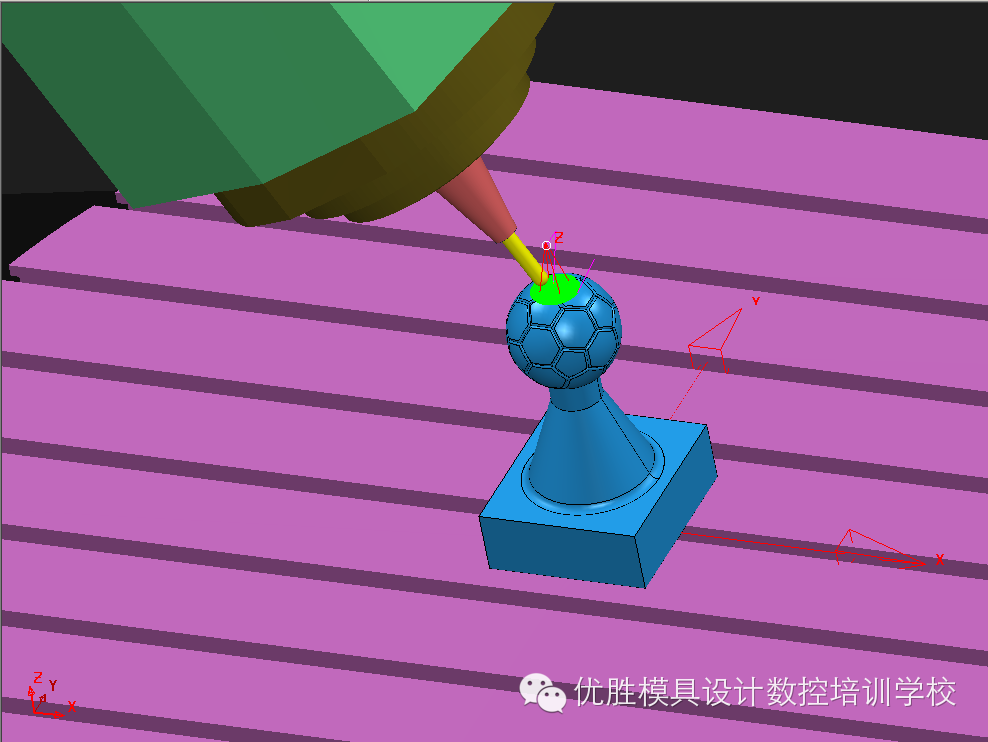

由于加工球侧是轴是垂直YZ/XZ平面，球顶面需加一条程式。采用螺旋精加工策略来覆盖未加工位置。刀轴：朝向点。

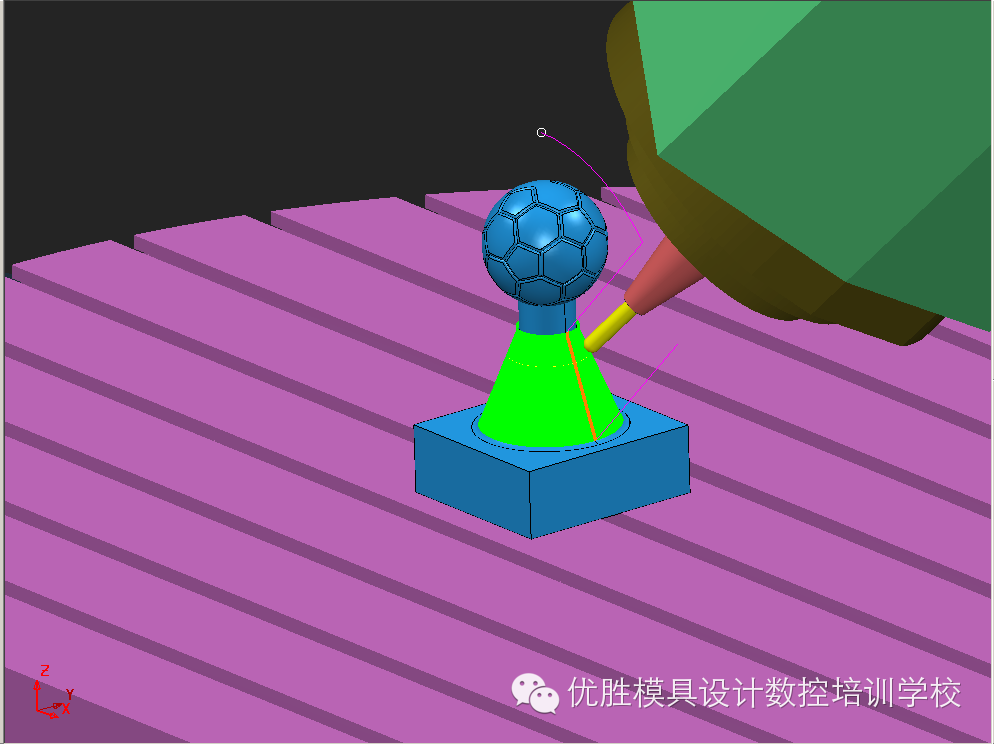

手柄部同样采用直线投影精加工策略，刀轴控制---侧倾45度。

台面位采用三维偏置精加工策略，D8R4球刀，刀轴：侧倾45度。

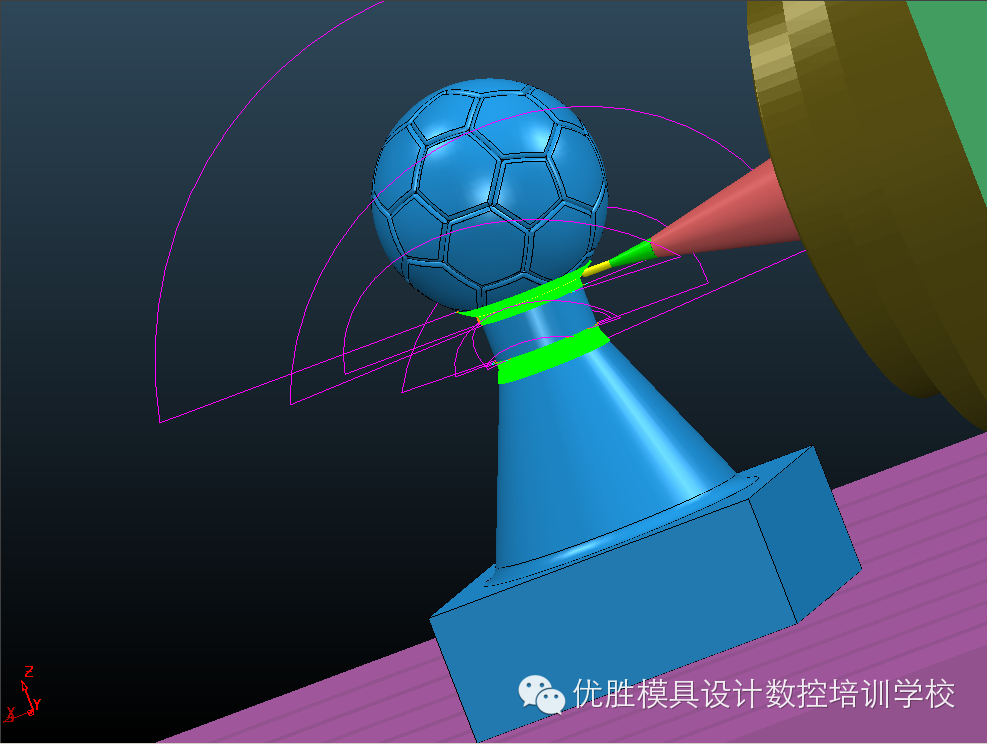

球根部是直角，清到R1.5好了。采用直线投影精加工策略，修剪刀路。球刀D3R1.5，刀轴：朝向直线。

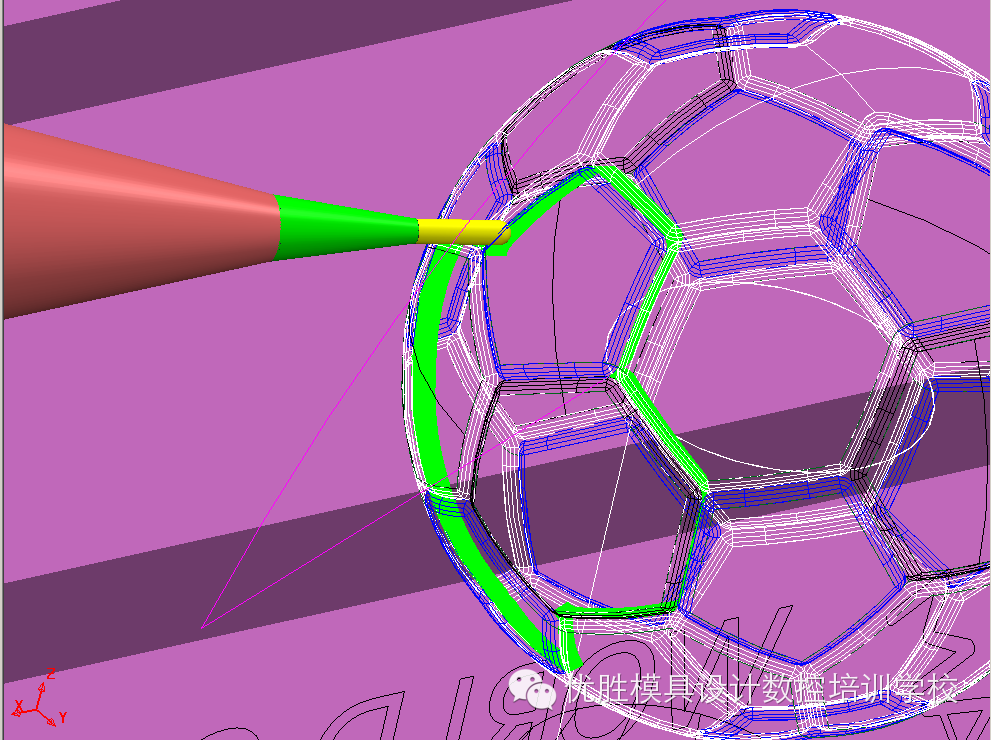

接下来加工足球槽，此槽是直角槽，本例就不依原图，使用R1.5球刀，负1.5深。采用参考线精加工策略，刀轴：朝向直线。

此槽是球侧槽。

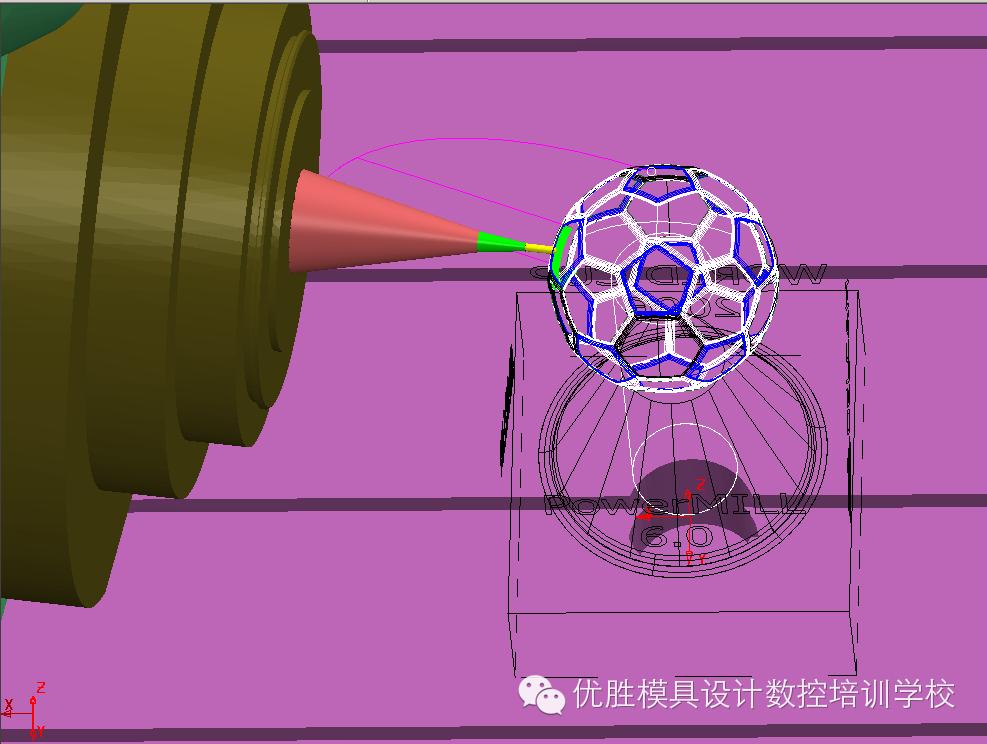

接下来加工链接槽，同样方法。

镜像刀路到另一边。然后做相邻面，同样方法。

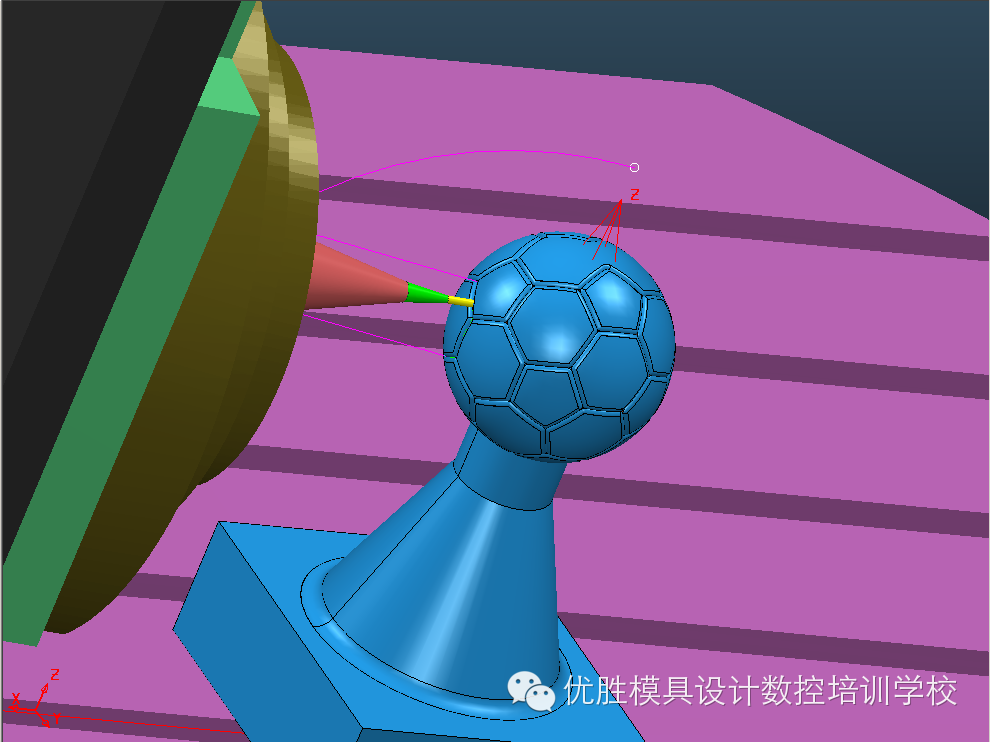

接下来做顶面球槽。刀轴：朝向点。

接下来做顶面链接槽，同样方法。

然后是另一边的链接槽。

最后做球根底部链接槽，刀轴：朝向直线。

最后加工POWERMILL LOGO.同样采用参考线精加工策略，R0.3球刀，刀轴：朝向点。

束语：

本案例未加工完，只做到中光。时间关系，望谅解。
