Revit分图层出图指南：DWG导出设置与系统分类技巧‌

在revit中，图层是组织和管理建筑模型中元素的重要工具。合理地设置图层有助于提升出图质量和效率。针对revit出图图层设置的复杂性，php小编新一特地整理了详细的设置步骤，旨在帮助大家轻松掌握图层管理技巧。请继续阅读以下内容，了解revit出图图层设置的具体操作流程，提升您的建筑设计工作效率。

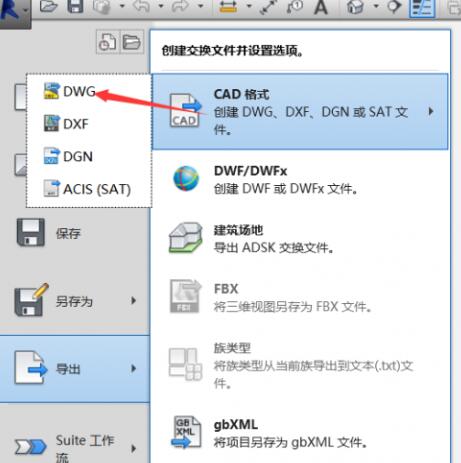

点击左上角Revit图标，选择以dwG格式导出cad图纸

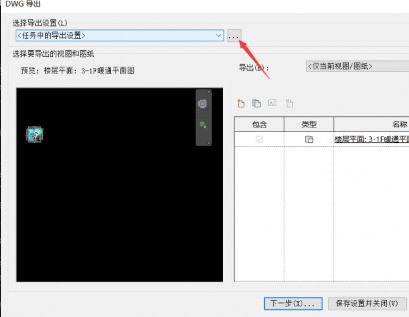

在弹出的页面中点击导出设置后面的【...】按钮，

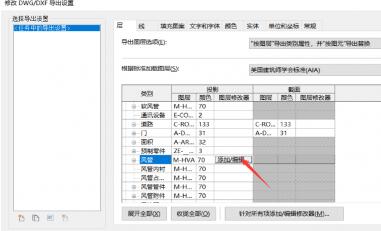

此处以风管图纸导出设置为例。在页面中找到风管，点击图层修改器中的【添加/编辑】按钮，

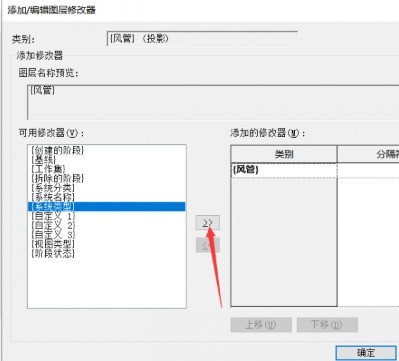

选中系统类型并添加到右侧，

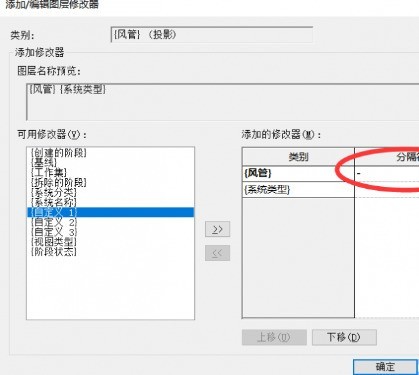

在右侧风管一栏分隔符位置添加分隔符【-】然后点击确定即可完成风管以系统类型区分图层的导出设置，

意义：实际工程中CAD图纸可按不同系统进行分图层，方便查看，那么其他电气、管道同样也能使用上述方法进行图层的设置。
