CAD绘图环境预设：单位/网格/捕捉参数配置详解

php小编子墨带您探索cad软件中如何设置绘图环境参数，绘图环境参数的正确设置对于绘图过程至关重要。通过合理设置绘图环境参数，可以提高绘图效率，确保绘图准确性。在cad软件中，设置绘图环境参数可以根据具体需求进行调整，包括单位设置、图层管理、文字样式等，以满足不同绘图需求，提高工作效率。

当我们打开CAD的时候，我们首先要设置绘图环境：

【1设】

OP选项设置(保证英文输入法，输入OP，按空格确定)

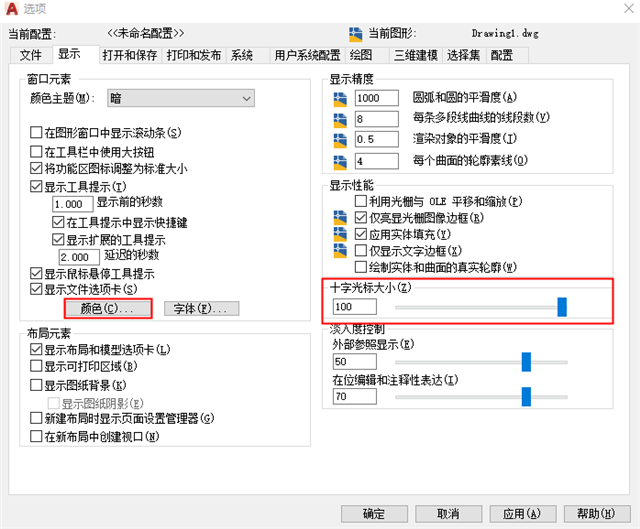

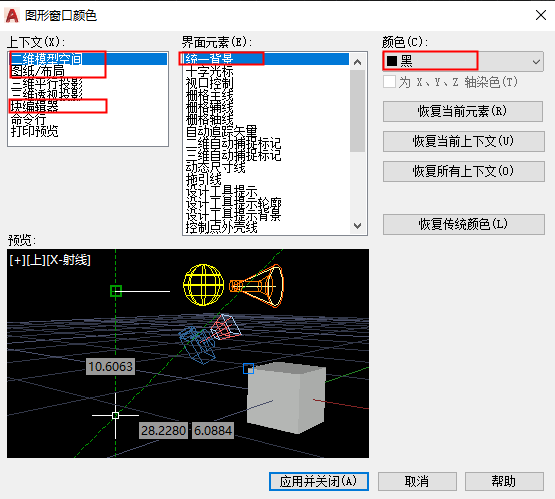

点击【显示】，把十字光标大小调节最大，并点击颜色，分别点击二维模型空间→图纸与布局、块编辑器，统一背景颜色，调成黑色，点击应用并关闭

点击【打开和保存】，并把文件保存版本调整为“AoutCAD 2004/LT2004 图形(*.dwg)”

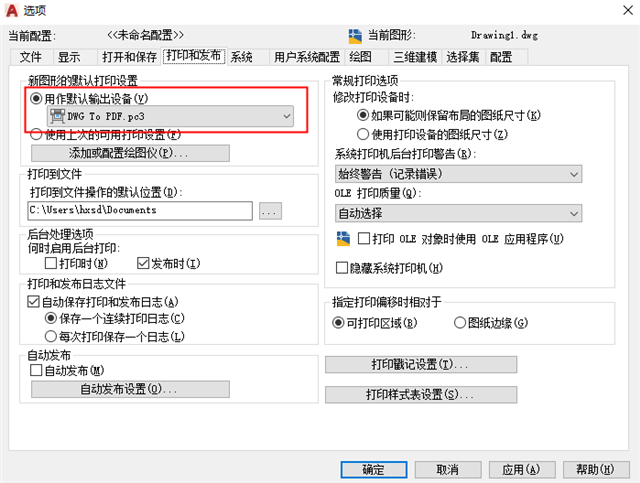

点击【打印和发布】，并把新图的默认打印设置 调整为“DWG To PDF.pc3”

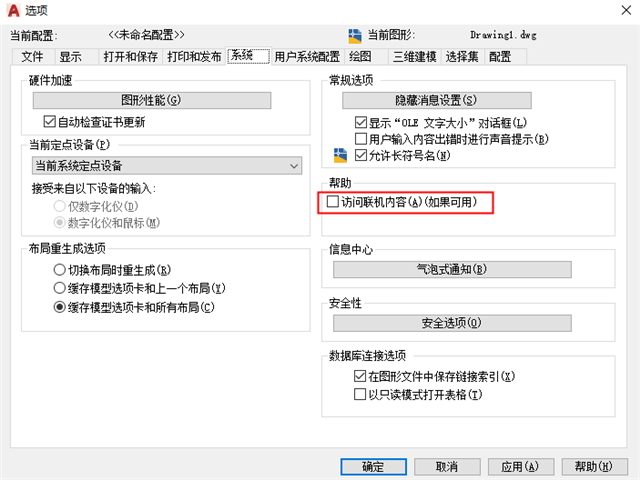

点击【系统】，并把访问联机内容，取消勾选

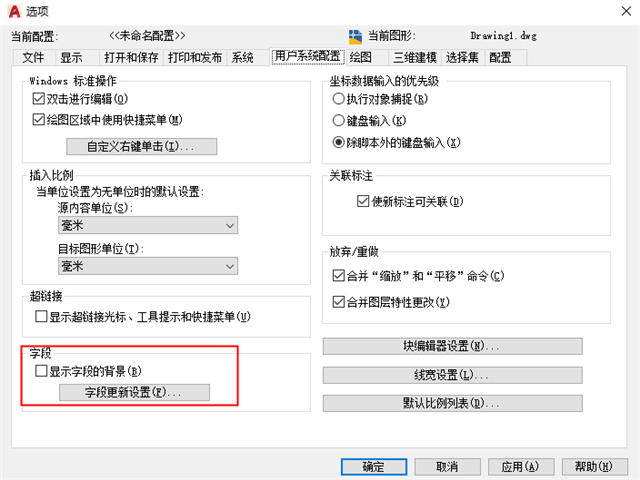

点击【用户系统配置】，并把显示字段的背景，取消勾选

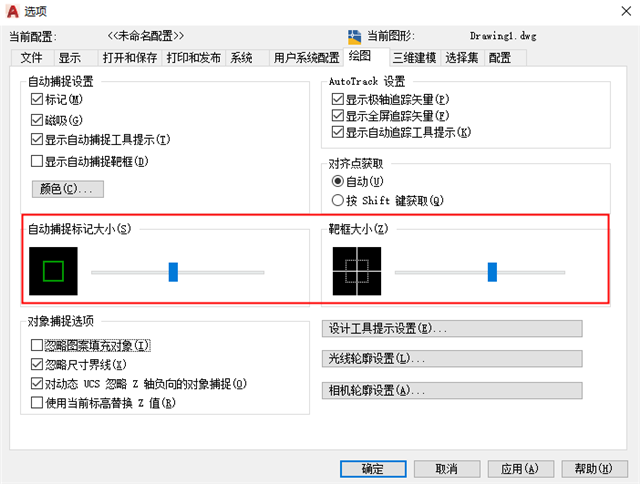

点击【绘图】，并把自动捕捉标记大小、靶框大小，调整到50%-70%

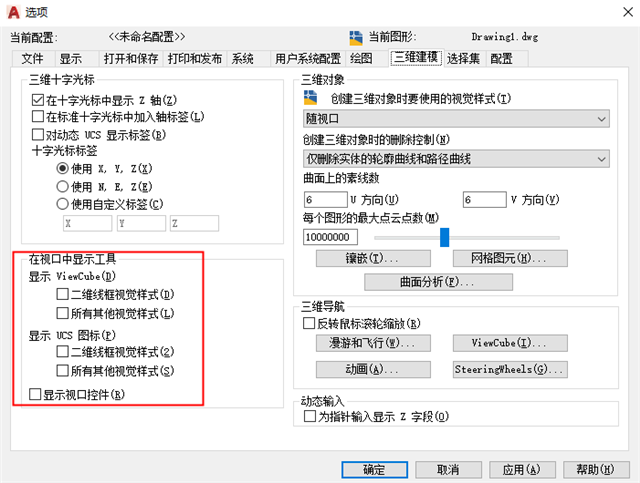

点击【三维建模】，并把在视口中显示工具，取消勾选

点击【选择集】，并把拾取框大小、夹点尺寸，调整到50%-70%

点击【配置】，并点击确定

【2设】

DS草图设置(保证英文输入法，输入DS，按空格确定)，口诀: 关 开 开 关 开 开 关

点击【捕捉和栅格】，并点击启用捕捉、启用栅格，进行取消勾选 “关”

点击【极轴追踪】，并点击极轴追踪，进行勾选 “开”

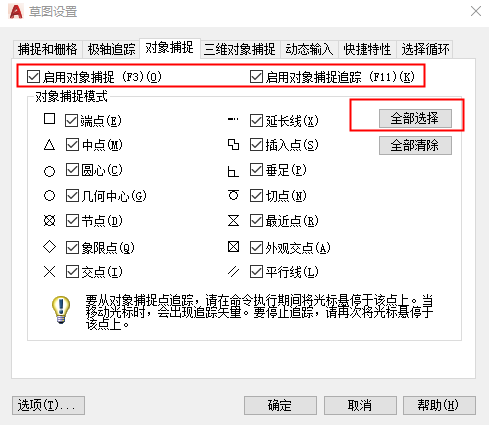

点击【对象捕捉】，勾选启用对象捕捉、启用对象捕捉追踪，并点击全部选择 “开”

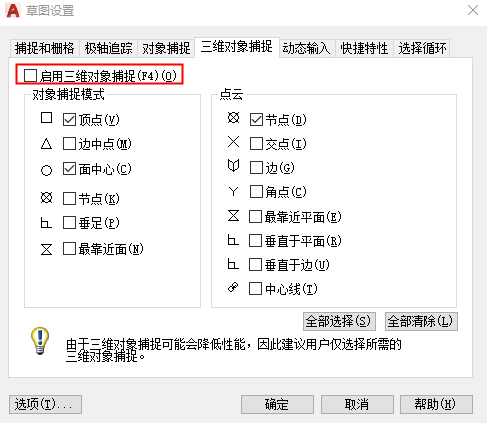

点击【三维对象捕捉】，点击启用三维对象捕捉，进行取消勾选“关”

点击【动态输入】，点击启用指针输入、可能时启用标注输入，进行勾选“开”

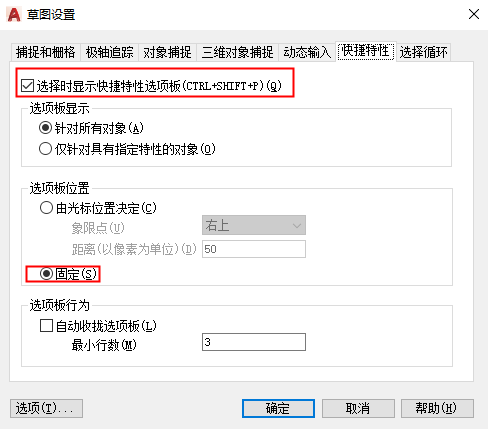

点击【快捷特性】，点击选择时显示快捷特性选项板、固定，进行勾选“开”

点击【选择循环】，点击允许选择循环取消勾选，并确定“关”

【3设】

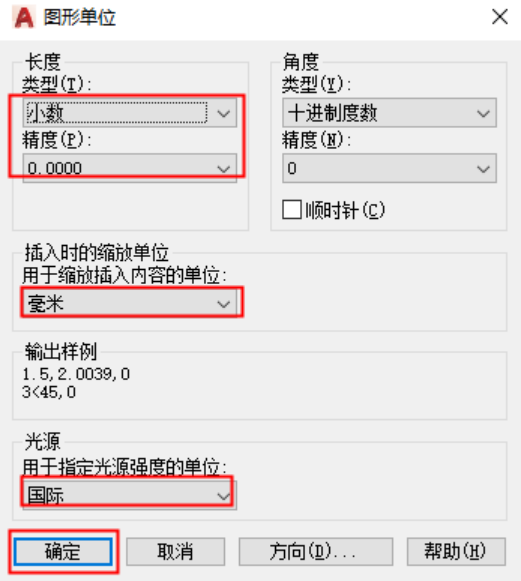

UN图形单位(保证英文输入法，输入UN，按空格确定)

检查类型、单位、光源，即可

当我们设置好绘图环境的时候，我们开始设置样板文件

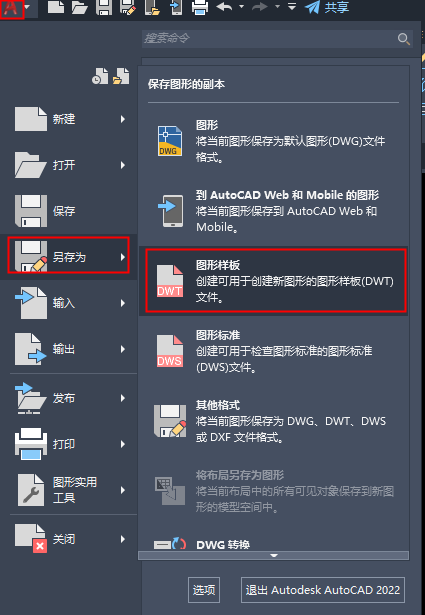

【1步】菜单栏—点击《大A图标》-移动鼠标至《另存为》—待弹出《图形样板》时，点击鼠标左键

点击文件名输入样板文件的名字，点击保存

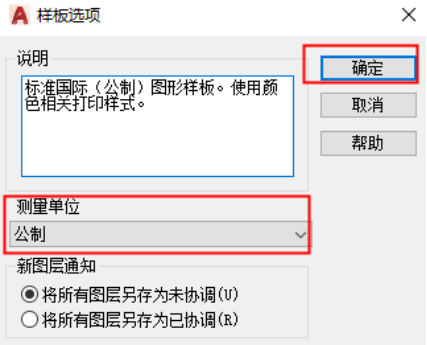

按照提示，检查《测量单位：公制》点击《确定》

【2步】OP选项设置(保证英文输入法，输入OP，按空格确定)

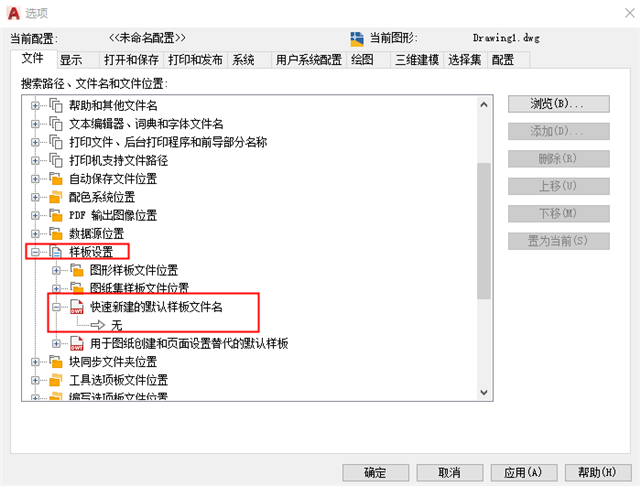

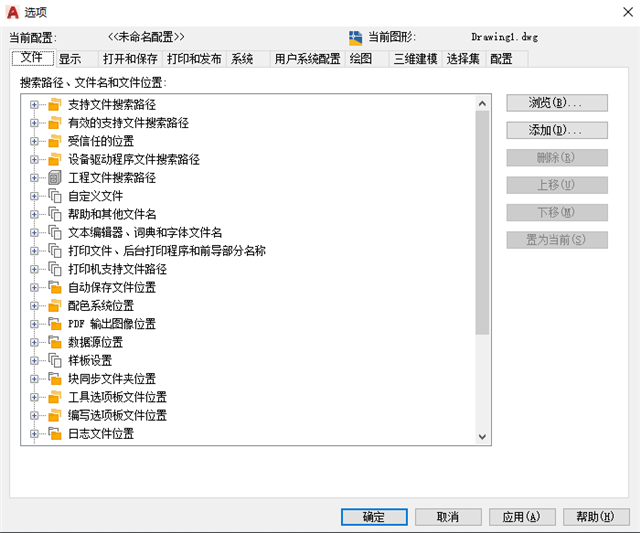

点击【文件】，点击样板设置、快速新建的默认样板文件名，双击“无”

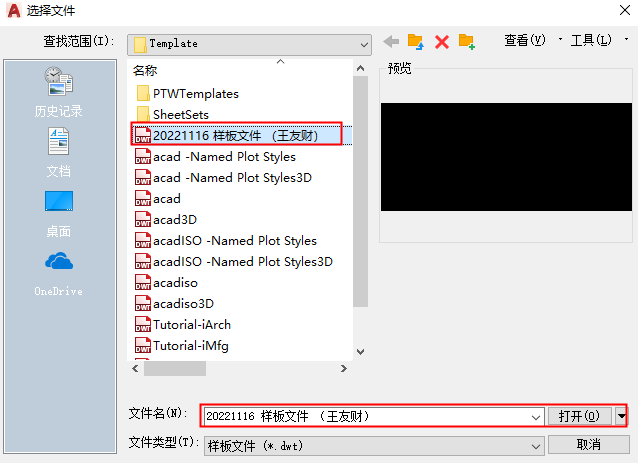

点击设置好的样板文件，点击“保存”

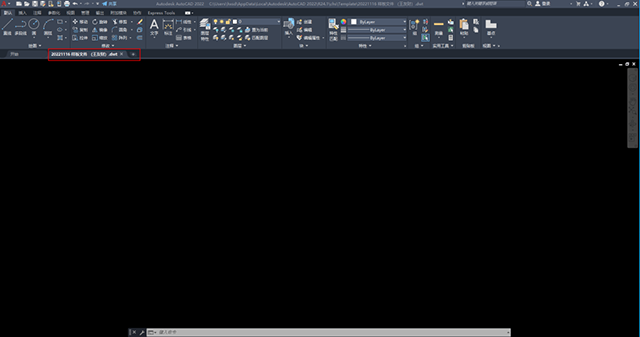

【1关】切忌：不做任何操作，关闭当前的DWT的样板文件

以上就是cad如何设置绘图环境参数的详细内容，更多请关注php中文网其它相关文章！
