CAD点画线为什么还是直线？解决方法全攻略！

cad点画线画出来还是直线的解决方法：首先点击cad左面上的线型框并选择最下面的其他选择项；然后到点划线并点击确定并选择刚才加载的acad_iso04w100选项；最后画出来的线条就是点划线了。

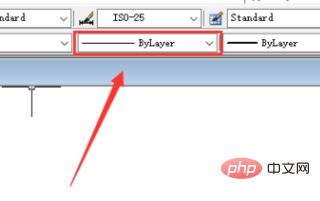

1、我们在使用CAD画点划线的时候是没有快捷键的，需要我们自己添加线型才可以的，我们的做法就是点击CAD左面上的线型框，或者我们点击格式点击线型也是可以的。

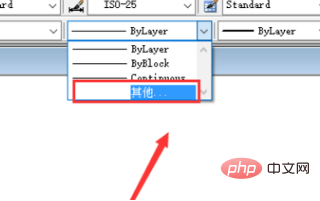

2、我们点击过后会出现一个下拉框，我们点击最下面的其他选择项。如果我们这里有点划线的话，那么我们直接选择点划线 就可以了。

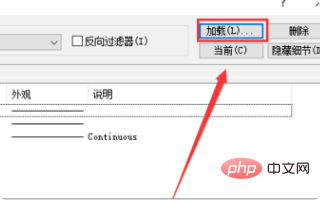

3、这里我们可以看到我们才打开的CAD是没有点划线的，所以我们需要点击设置窗口当中的加载选择项。

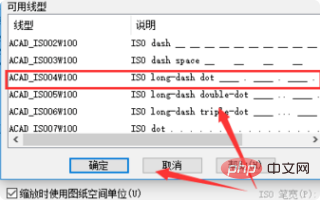

4、然后我们会看到很多线型，这里我们只需要找到我们的点划线就可以了，在CAD当中ACAD_ISO04W100的代码就是代表点划线，我们找到了点击它，然后点击确定。

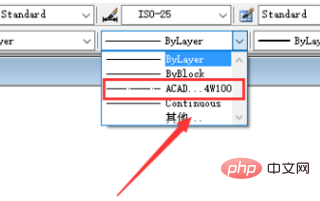

5、做到这里我们还没有完成哟，这里如果我们就这样画线的话，我们还是画的是实线的，我们需要做的还是找到第一步的下拉框，然后我们选择我们刚才加载的ACAD_ISO04W100选项，也就是点划线。

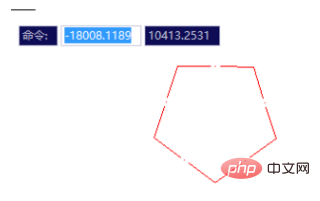

6、然后我们画出来的线条就是点划线了
