如何在CAD中创建一套美观的粗糙度块？

cad粗糙度块的创建方法：首先在cad上画出粗糙度符号；然后在命令栏中输入命令“att”；接着输入命令“b”，并将名称设置为“粗糙度”；最后输入命令“i”，并把粗糙度放在要标记的位置即可。

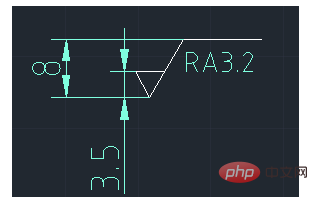

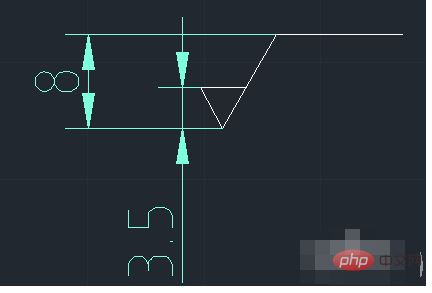

先在CAD上画出粗糙度符号，尺寸如图所示，小三角为等边三角形。

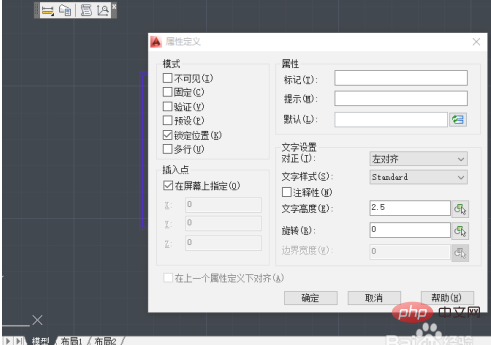

在命令栏输入命令"att",弹出如图对话框

模式：勾选“验证”；

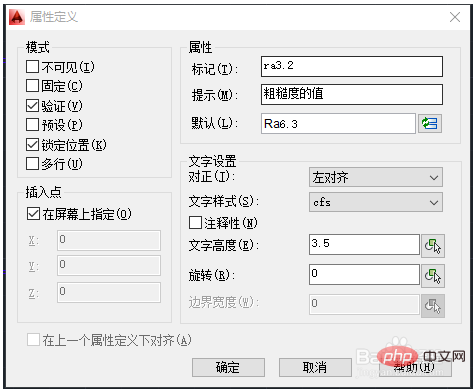

属性：标记——“ra3.2”,提示——“粗糙度的值”，验证——“Ra6.3”；

文字设置：文字样式——cfs，文字高度——3.5.

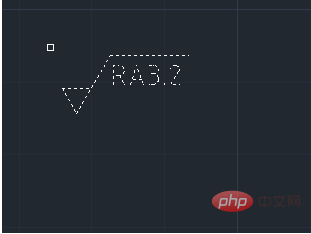

点击确定后，鼠标会出现“RA3.2”，把它放置在步骤一所画图案的合适位置

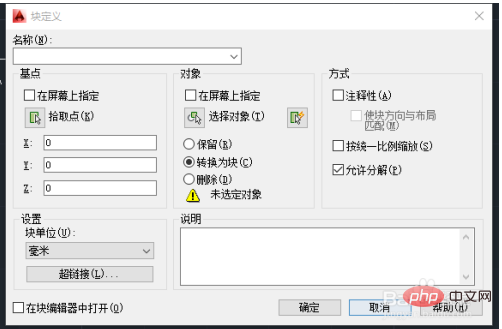

在命令栏输入命令“b”，弹出如图所示对话框。

名称——“粗糙度”；

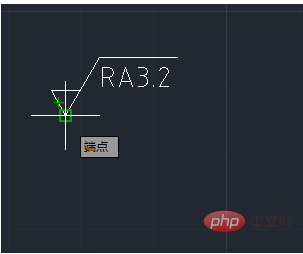

单击“拾取点”，选中粗糙度符号最下面的点；

单击“对象”，选中整个粗糙度，回车；点击确定。

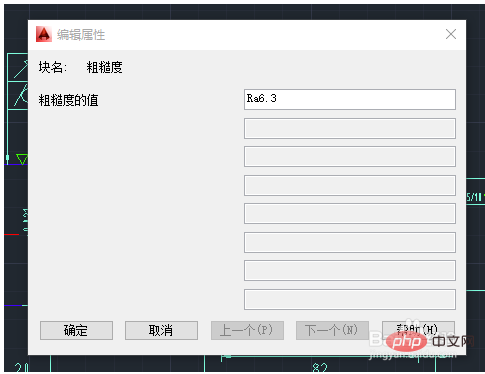

在命令栏输入命令“i”，把粗糙度放在要标记的位置后，弹出如图对话框，如果粗糙度是6.3，直接确定即可，不是的话，修改好数值再确定。

注意事项

假如需要标记Rz，Ry的数值，不需另作设置，只需要在最后一步修改即可

拾取点选择最下面的点是为了方便放置，选择其他的点无法把粗糙度放在要标注的表面上
