MapGIS图怎么转成CAD图？教程来了！

如何将mapgis图转换成cad图？对于这个难题，php小编鱼仔将为您提供全面的解决方案。本篇文章将详细介绍mapgis图转cad图的步骤和技巧，帮助您轻松实现地图转换。

首先，确保电脑上有mapgis的插件【section】，若无，下载一个。等会转cad要用到这个插件。

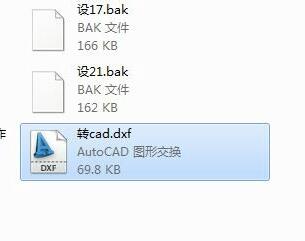

我建议创建一个空白的CAD文件（直接打开CAD软件就行），另存为.dxf格式，最好存储为最新版本（例如2004版本），文件名可以随便写，例如【转cad.dxf】。

然后关闭cad，一定要关闭。

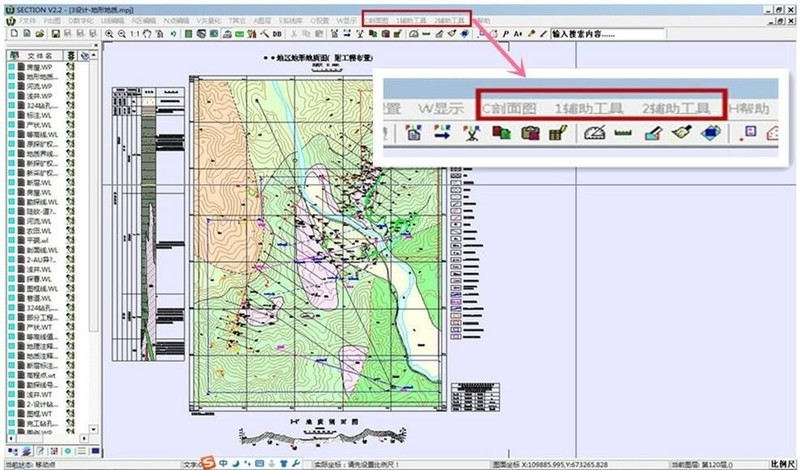

用section软件打开你需要转换的图(section打开的图界面和Mapgis一样，只是菜单栏会多3个菜单，用section打开的图移动、缩放和cad操作一样，非常方便)

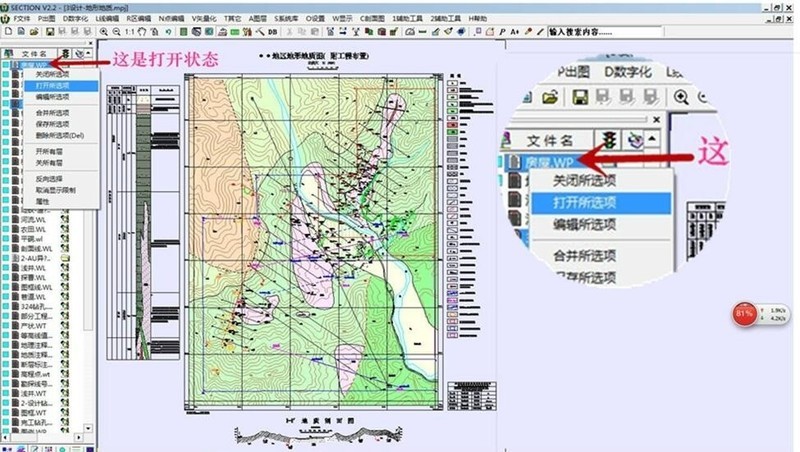

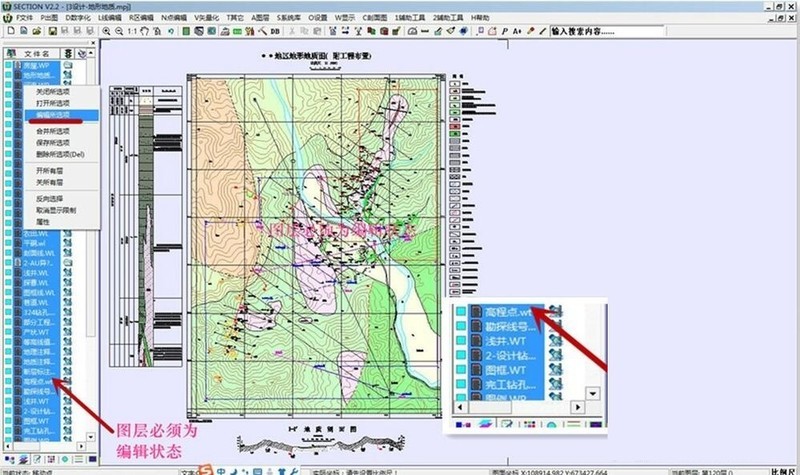

确保左边工作台中所有图层处于【编辑】状态，如下图，处于【打开】状态的图层转换成cad之后是没有的，一定设置成编辑状态。

如果有不需要转换的图层，可以关闭。

菜单栏找到【1辅助工具】——下拉菜单【Mapgis--DXF】——点击后弹出对话框。

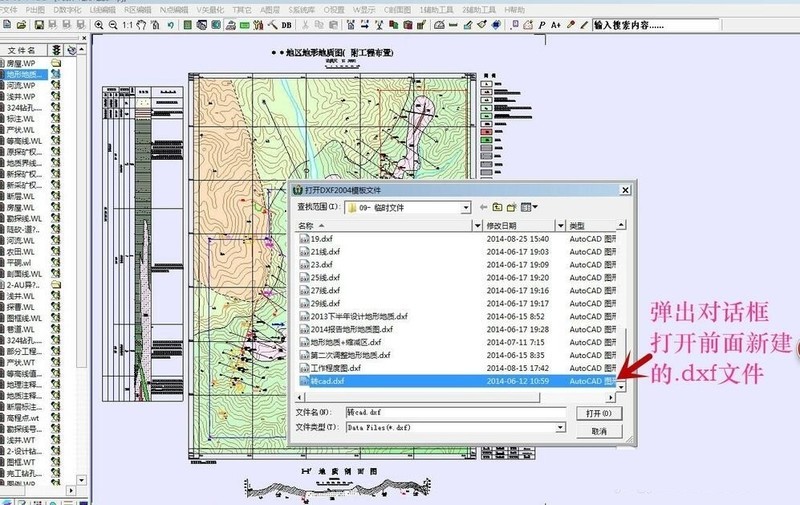

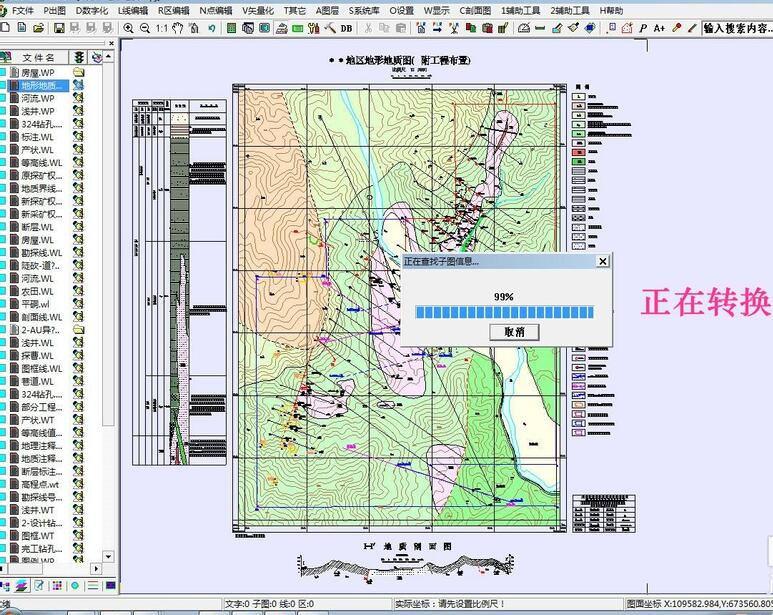

在弹出的对话框中选择步骤2中新建的【.dxf】文件【转cad.dxf】，自动转换，转换完成后在"转cad.dxf】所在的文件夹中会自动生成一个【转cad1.dxf】文件。

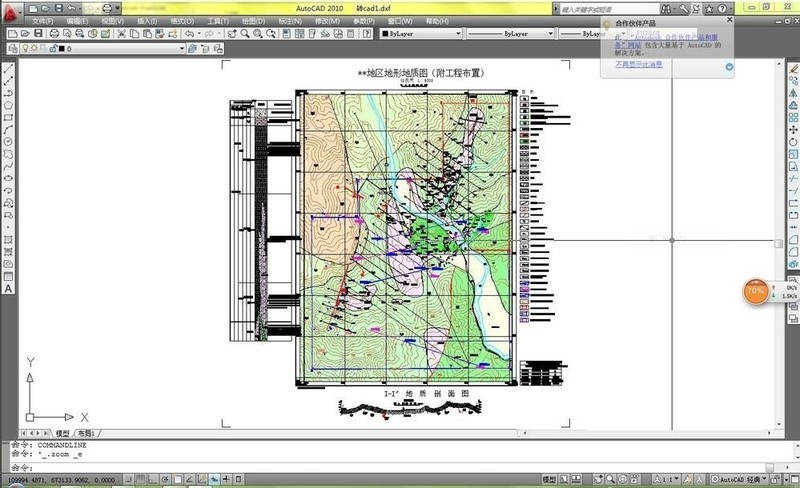

打开【转cad1.dxf】，这时你看到的是空白，双击鼠标滚轴，图就出来了，然后再另存为【.dwg】格式(直接点保存)。转换出来的部分字体大小、图案有时候会失真，调整一下即可。
