cad使用参数化绘图的好处是，它可以准确的表达各个尺寸之间，各个元素之间的约束关系，从而在详细设计中，保持这个约束关系，从而达到参数传递。下面我们就来就举个例子来说明一下。

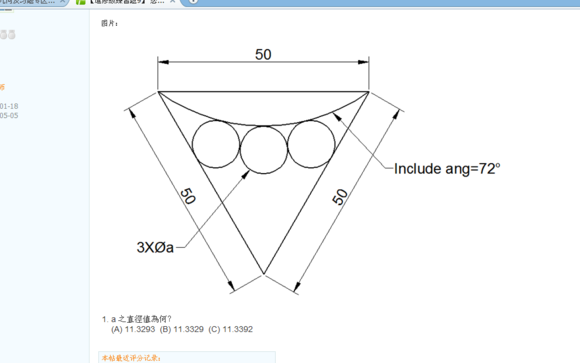

1、画如图所示的图形，等边三角形，里面3个直径相同的圆，和圆弧对应圆心角是72°，他们之间都是相切关系。尺寸如图，求圆的直径。

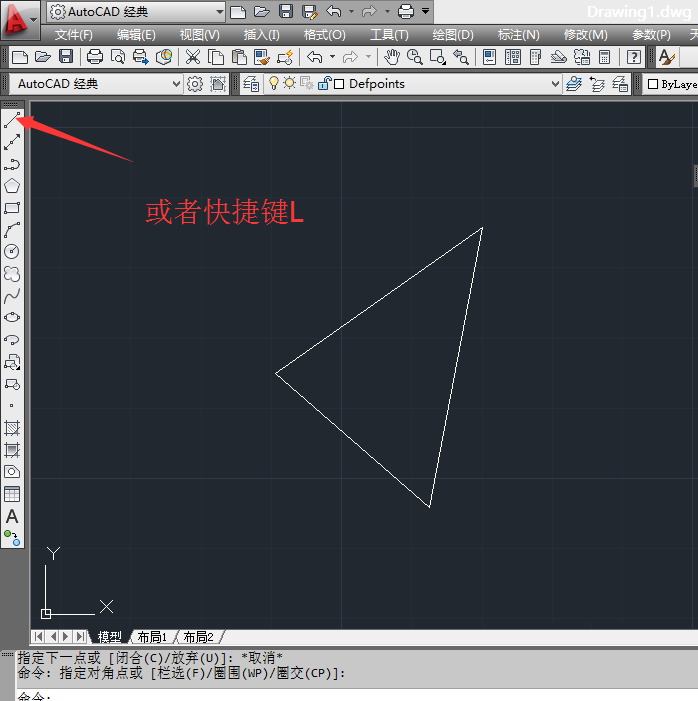

2、如果不用参数化，用几何画法，那个需要有丰富几何知识，才能画的出来。现在用参数化约束他们之间关系，约束标注即可解出。画任意形状三角形。

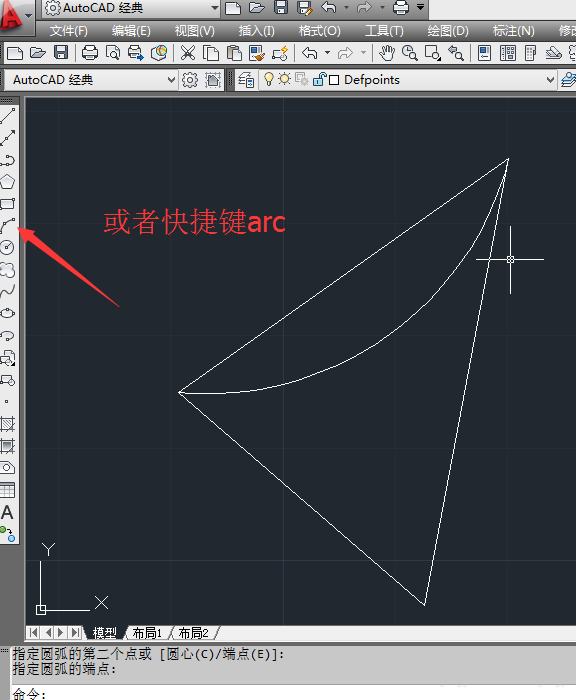

3、画如图圆弧

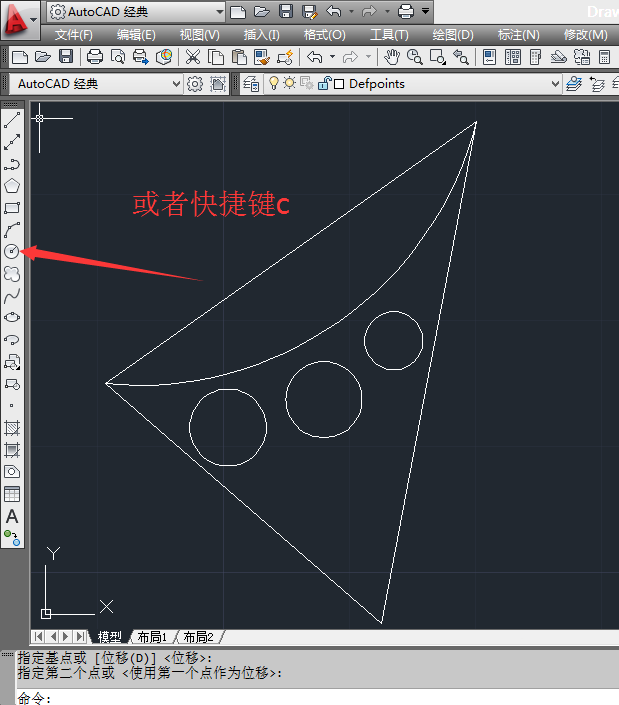

4、画任意三个圆

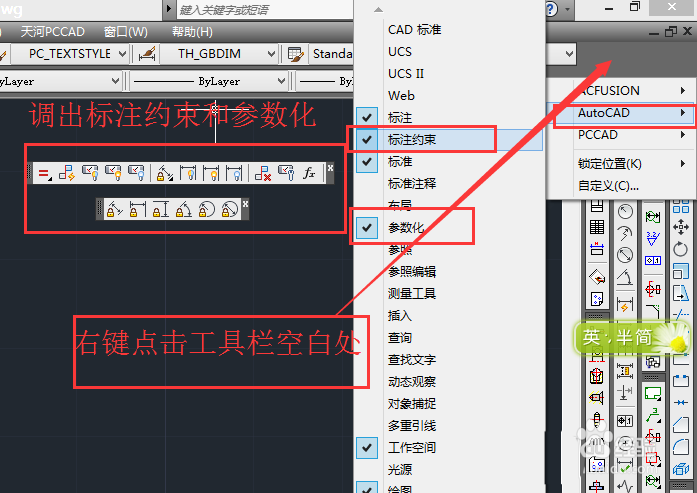

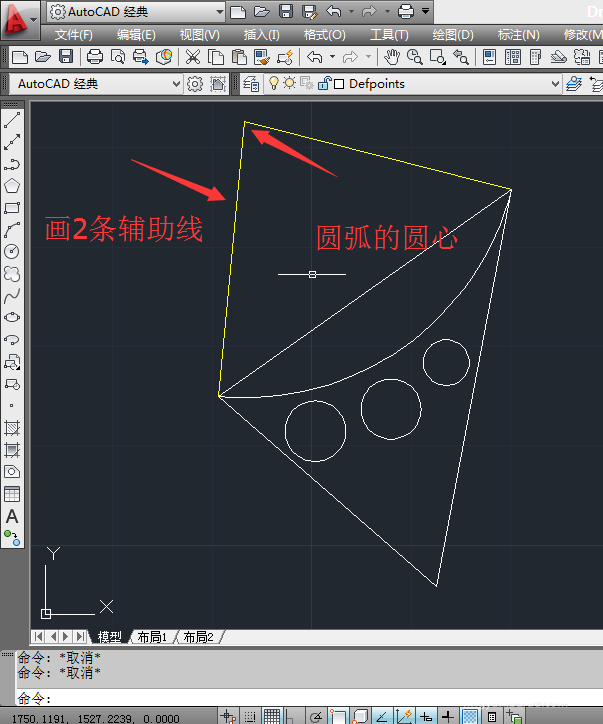

5、画2条辅助线 ，调出工具栏

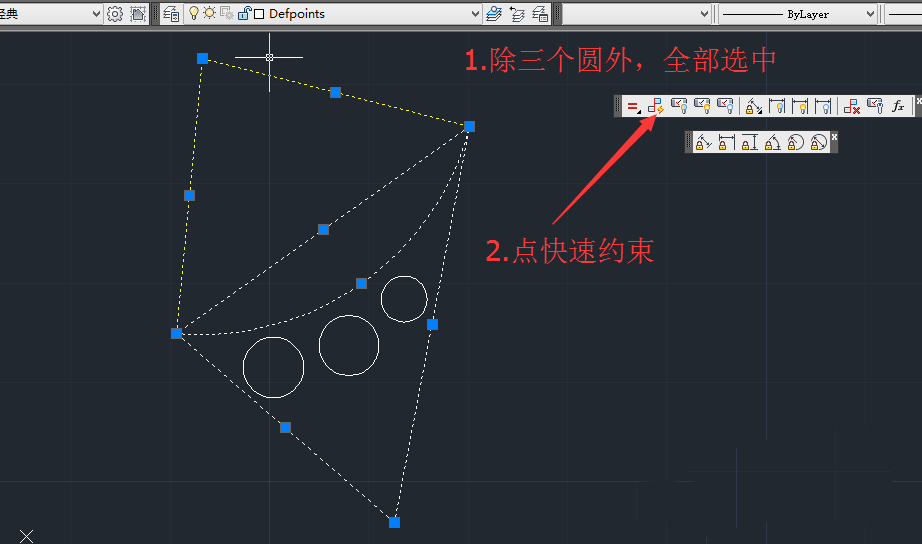

6、快速约束重合关系

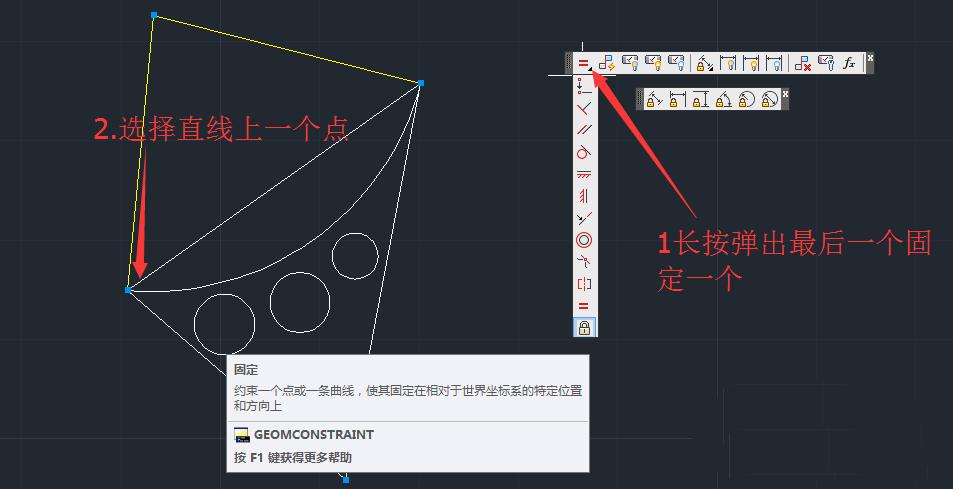

7、设定一个参考点

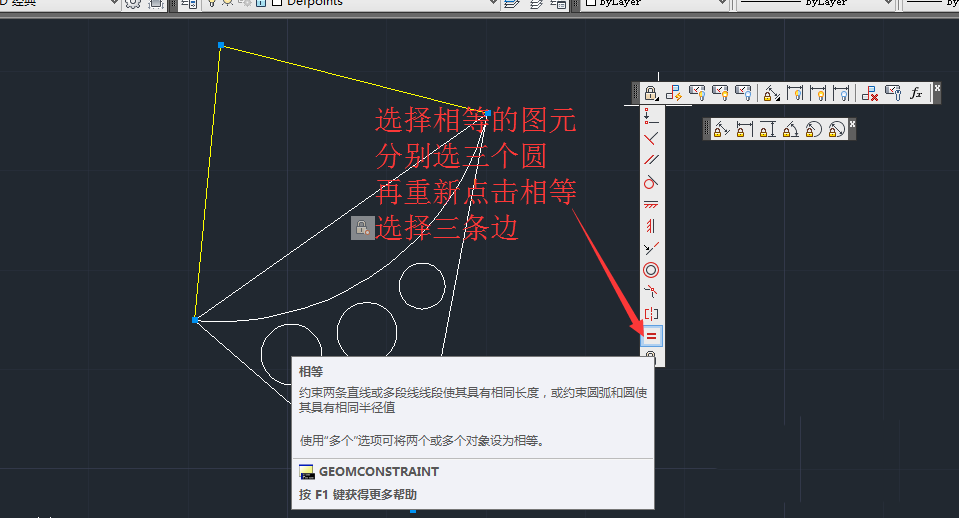

8、约束相等关系

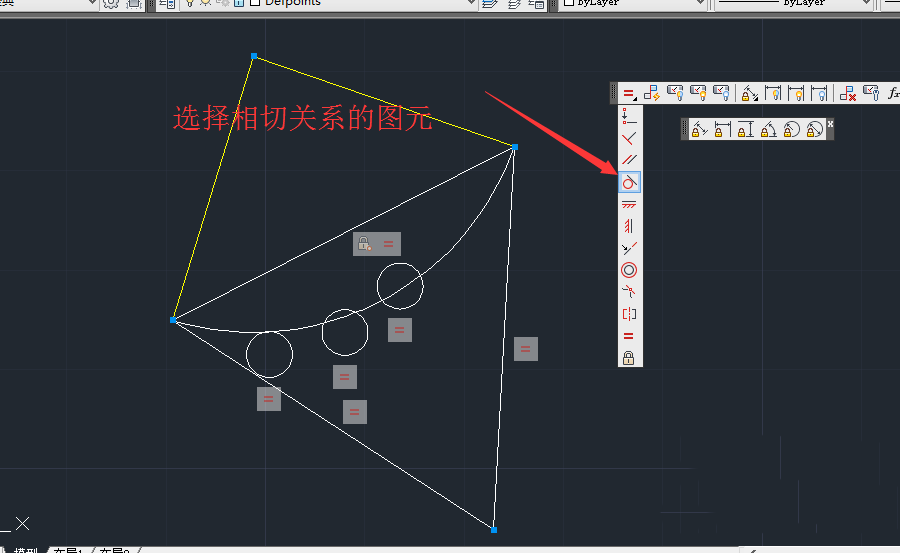

9、约束相切关系

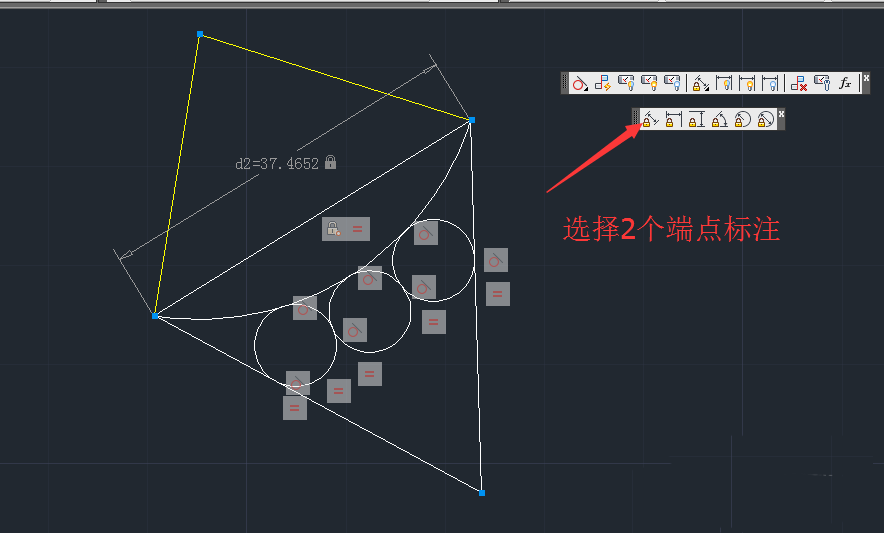

10、约束标注长度

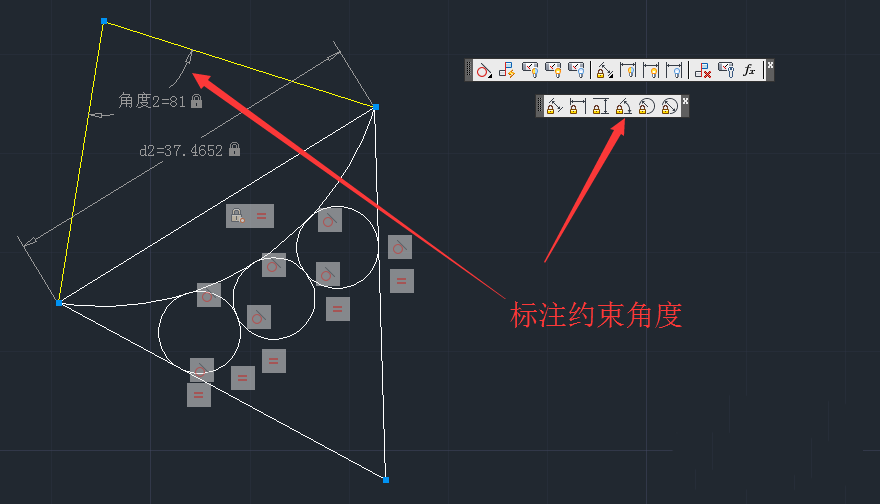

11、约束标注角度

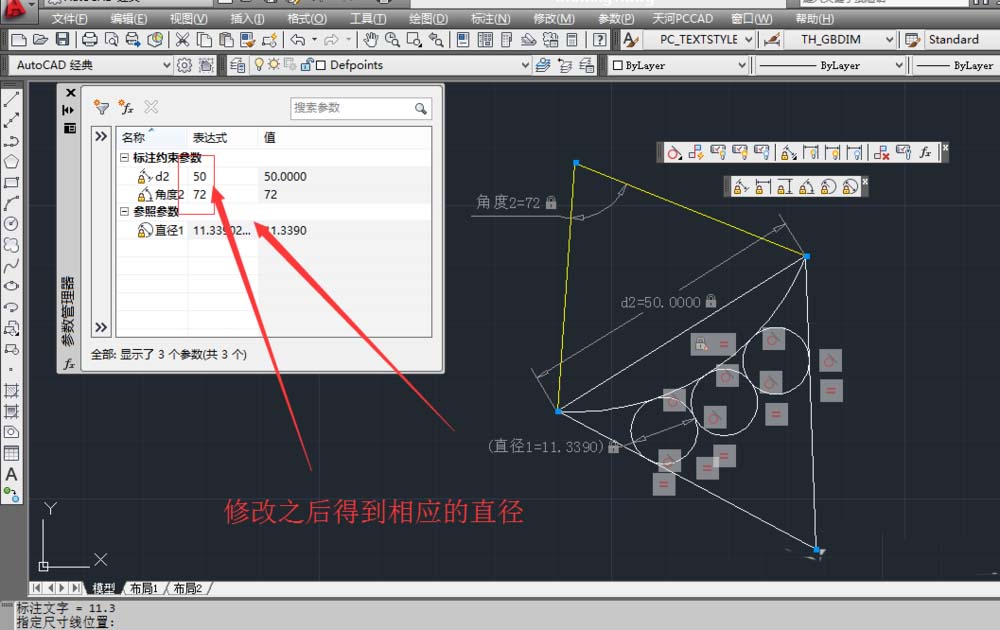

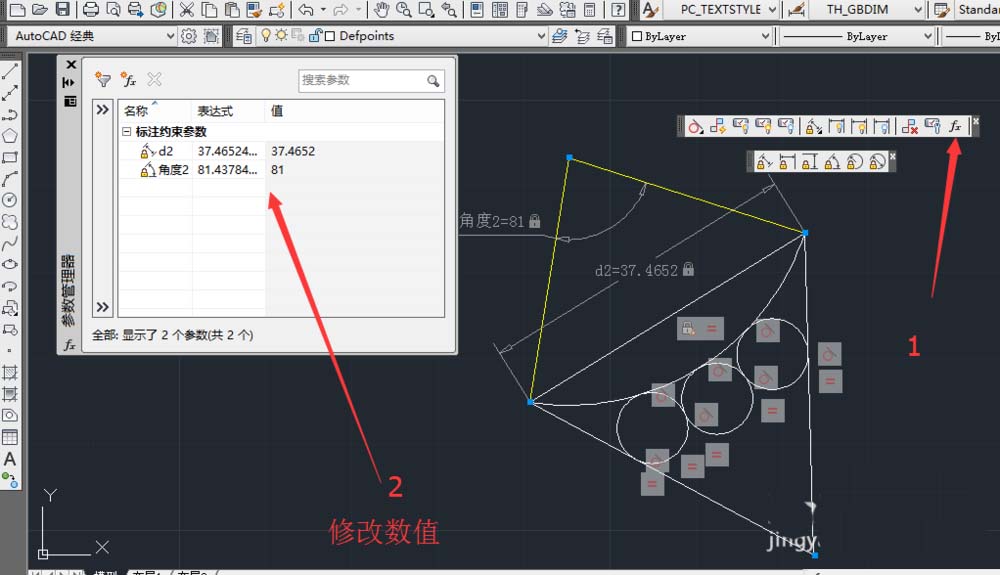

12、修改标注尺寸

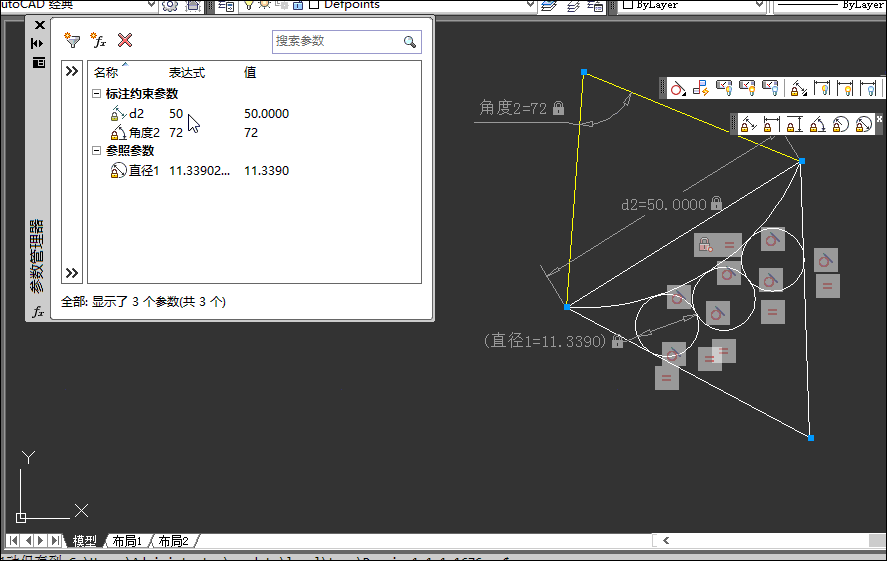

13、测量小圆直径
14、从上面画图过程可以清楚的描述他们的关系，可以通过修改尺寸值达到不同的小圆直径，这就参数化的过程，输入值后，我们不关心过程，只要最后的结果，这样，直观快速的得出想要的结果。
