CAD绘制建筑平面图，超详细教程！

cad中想要绘制平面建筑图，该怎么绘制嗯？下面我们就来看看cad绘制平面建筑图的教程。

中望CAD2019 官方中文安装版(附注册机+激活教程) 64位

• 类型：3D制作类
• 大小：320MB
• 语言：简体中文
• 时间：2018-09-06

查看详情

1、打开CAD进入主界面，点选格式--图层，进入图层特性管理器界面在右侧空白区右击，选择“新建图层”，输入名称后，点击颜色，选择为图层设置的颜色用以上方法建立将所有需要的图层后，点击确定退出图层。

注意：24墙为承重墙，线宽设置比其他部分要宽。

2、修改右键单击模式在编辑区右击，点选“选项”，进入“选项”设置界面。点选用户系统配置，点击“自定义右键单击”，设置单击右键的执行：在默认模式与编辑模式下为重复上一个命令，在命令模式下为确认。完成后点击应用并退出。修改后可以大大提高绘图速度。

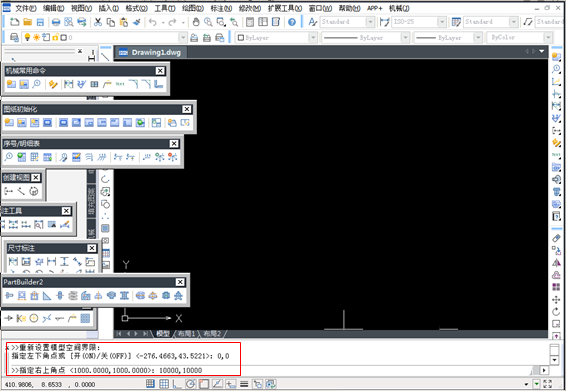

3、设置绘图界限：格式-图形界限-左下角点（0，0），右上角点（10000，10000）。

4、画定位轴线，点选绘图--直线，先画一条水平线，一条垂直线，其他用复制与偏移命令（修改里）输入数据获得。

5、将轴线偏移一定的量（如100或120），两个方向都要偏移。

6、将偏移后的墙线修改到墙的图层中：选中偏移后的墙线，再点图层处的墙层，把图层换到墙层。

7、点选修改--复制，或直接利用复制命令，将墙线复制到每一个轴线处，然后关掉轴线层。

8、利用修剪、倒角命令完成大致的墙体修剪工作，留下必要的墙体线。
