在Pro/E内运用公式精确测量模型属性的方法

在工作中，往往要只是自己设计产品重量是多少，于提供报价，特别是塑料件，铁板。下面给大家讲下再proe里面如何计算模型的体积和重量等如何查看。

proe5.0中文版 32位 绿色免费硬盘版(附安装破解教程)

• 类型：3D制作类
• 大小：667.5MB
• 语言：简体中文
• 时间：2015-04-08

查看详情

一、输入密度，查看

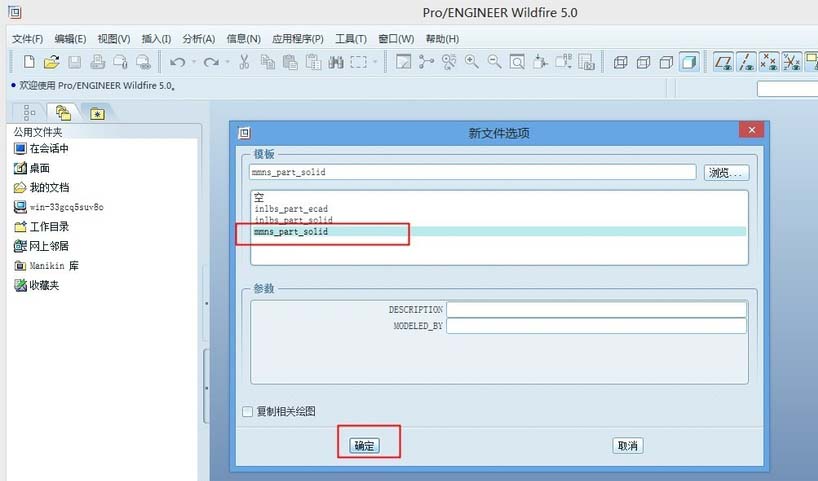

1、模板选择mmns_part_solid，在此模板下建模，长度单位是mm，力单位N，时间单位是s，若原来不是以此为模板的，后面会讲如何更改。

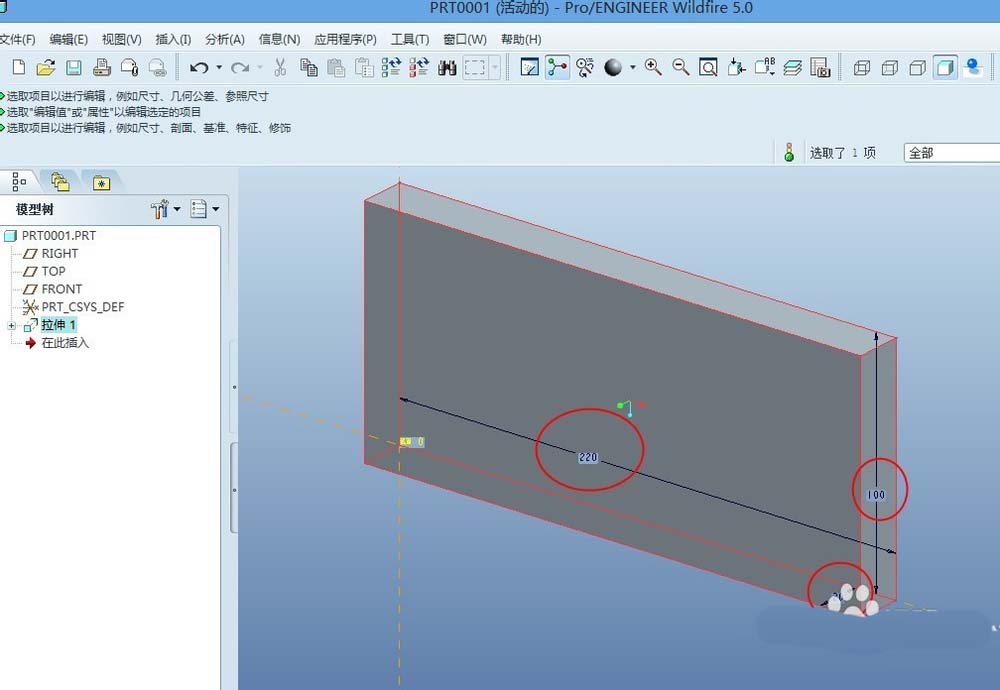

2、拉伸长方体，220X100X20

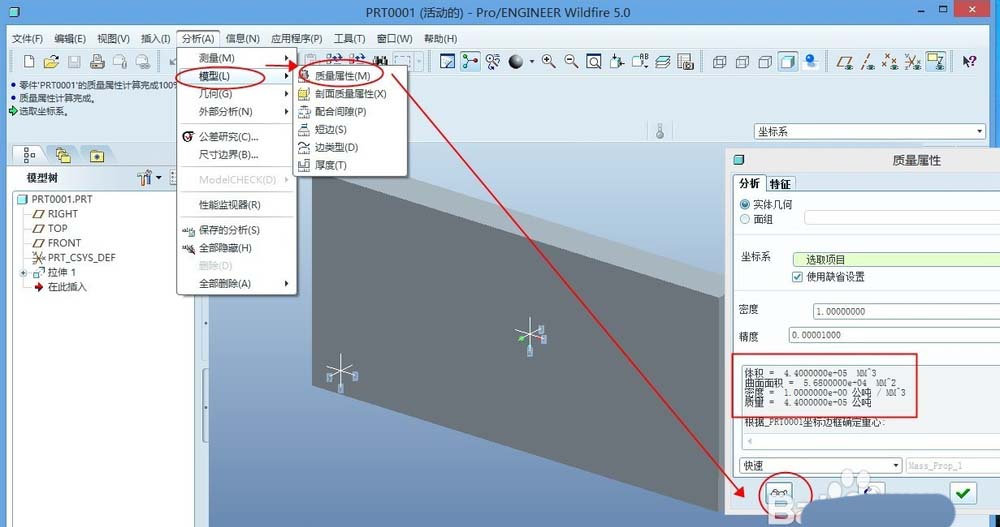

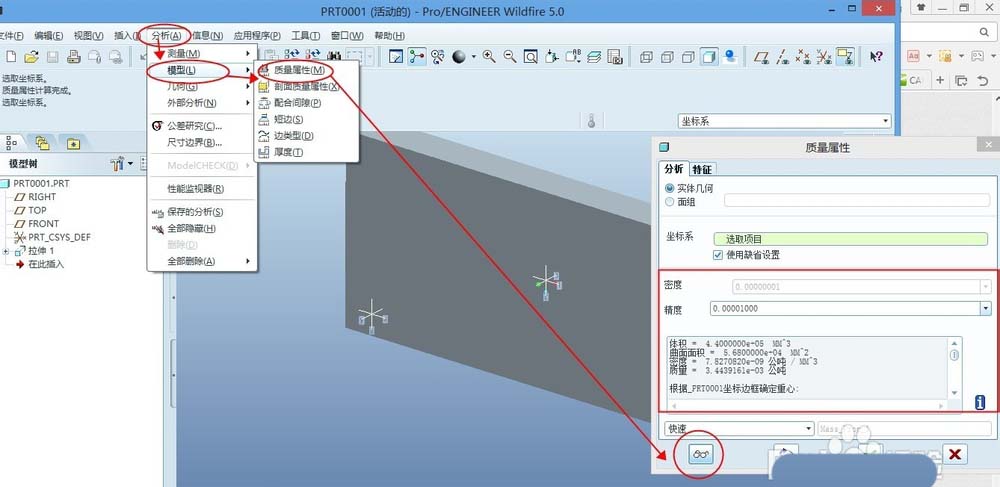

3、分析 模型 质量属性，查看到的是如下信息

体积 =  4.4000000e+05  MM^3

曲面面积 =  5.6800000e+04  MM^2

密度 =  1.0000000e+00 公吨 / MM^3

质量 =  4.4000000e+05 公吨

（注意：e+05指10的5次方，公吨就是吨等于1000kg）

这个质量是不对的，因为没有设置材料，默认的密度是1 单位是公吨 / MM^3

铁的密度大概是7.8X10^-9公吨 / MM^3

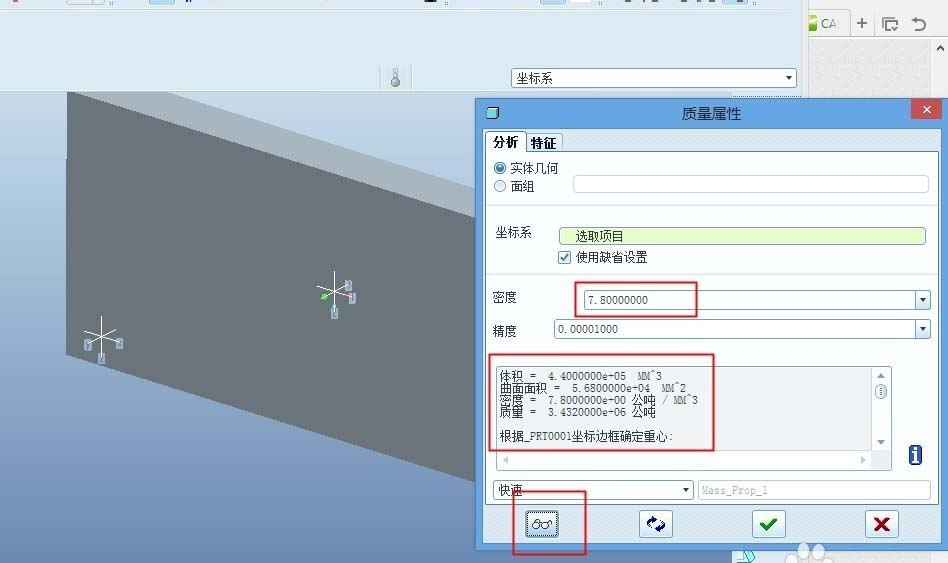

4、如果是单纯查看质量，可直接输入密度，即可。另外可设置材料也可以。因为无法输入7.8e-9,只好输入密度7.8,再单位换算下即可

体积 =  4.4000000e+05  MM^3

曲面面积 =  5.6800000e+04  MM^2

密度 =  7.8000000e+00 公吨 / MM^3

质量 =  3.4320000e+06 公吨

单位换算质量为3.432kg

二、设置材料，然后查看质量

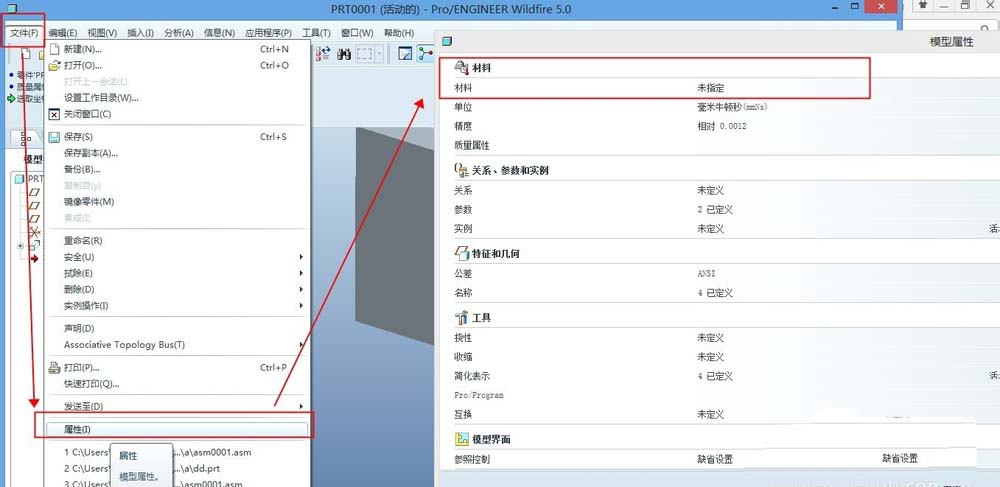

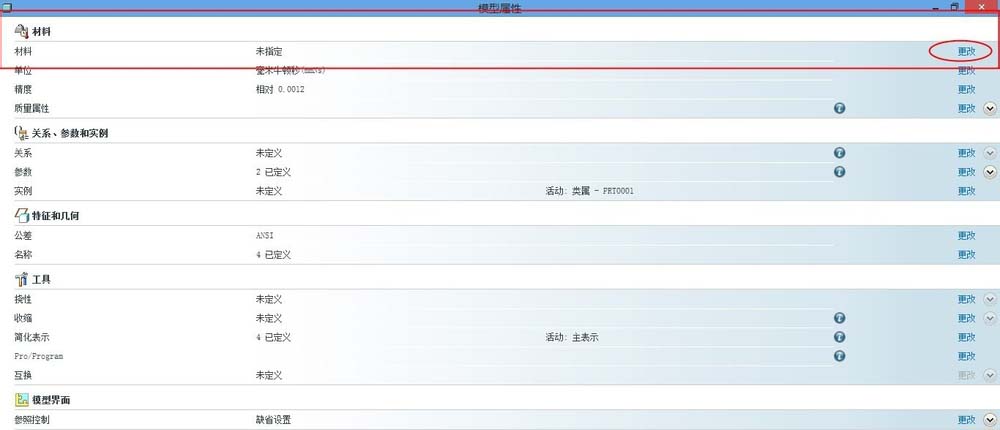

1、文件-属性-材料这一行，点更改

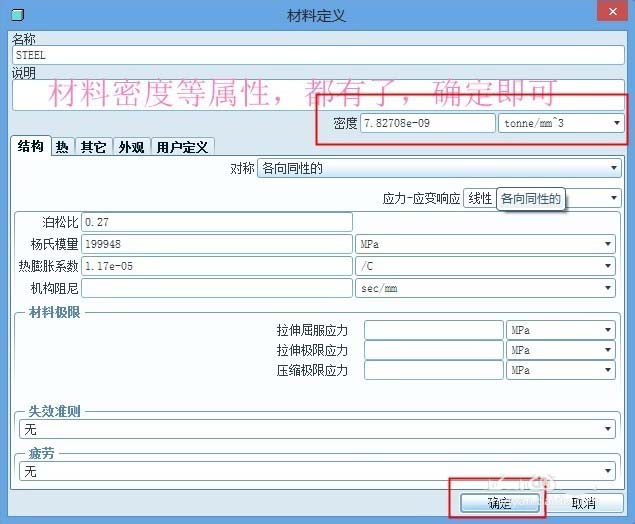

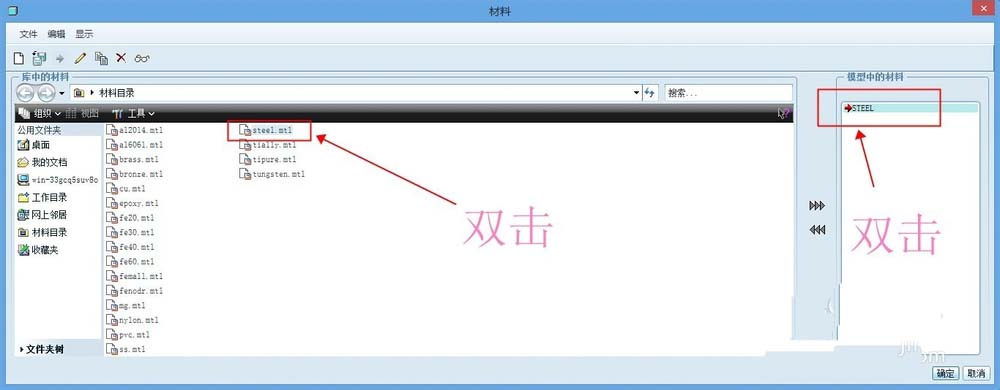

2、选择材料steel （中文含义钢铁），查看材料属性。

3、查看后确定

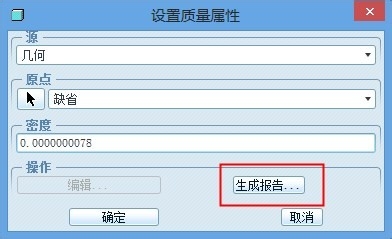

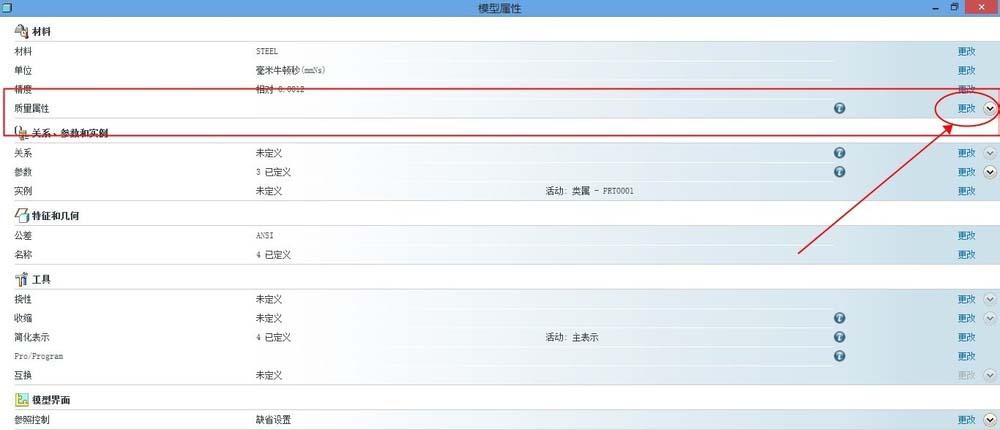

4、质量属性这一行，点更改，生成报告

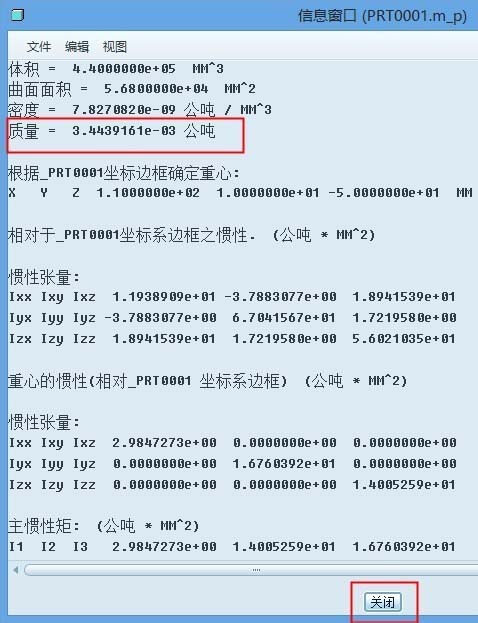

5、生成报告，可查看质量等信息，这个是正确的，然后确定

6、再重新查看质量属性，发现，密度不可更改，要改只能在材料属性里改了。但是质量已显示正确。
