DXF笔记：文字对齐技巧

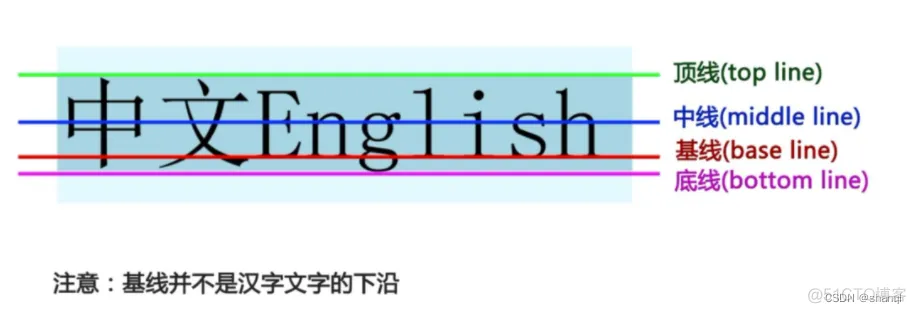

文字基线的概念

AutoCAD文字对齐类型

下表详细说明了组码 72（水平对齐）和组码 73（垂直对齐）。

如果组 72 和/或 73 的值非零，则第一对齐点的值将被忽略，AutoCAD 将根据第二对齐点和文字字符串的长度和高度（应用文字样式之后）计算新值。如果组 72 和 73 的值为零或缺失，第二对齐点将没有意义。

基线对正

对齐：

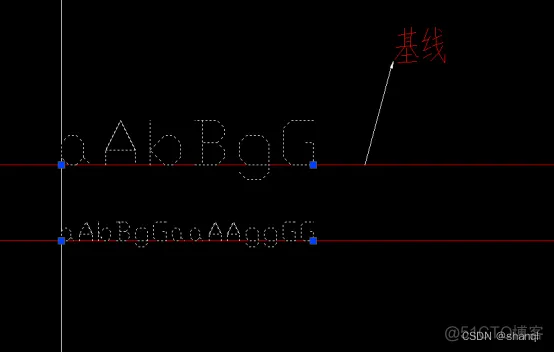

用户指定起点、末点。字符串被限制在这块区域中，字符宽度随着字符数增长而变小，字符高度由宽度比例计算出。所以最终的结果是，字符串越长，字符越矮。

调整：

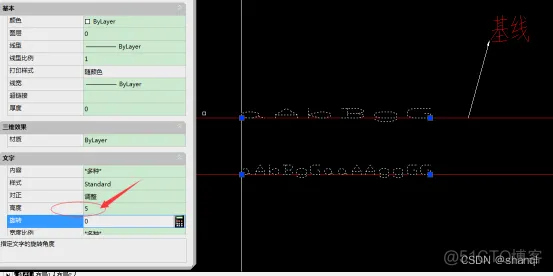

用户指定起点、末点、调试。字符串被限制在这块区域中，字符高度固定，宽度动态求出（大概是区域长度/字符个数）。所以最终的结果是，字符串越长，字符宽度越小，高度不变。

中心：

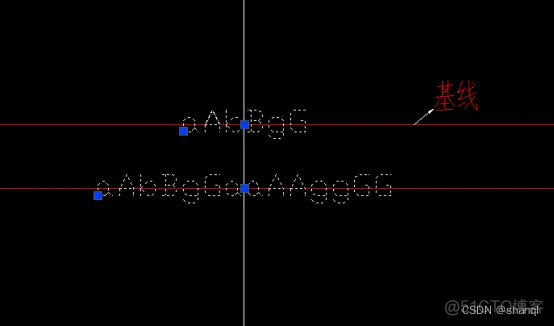

基线的中心点对齐，文字插入点在中心

中间：

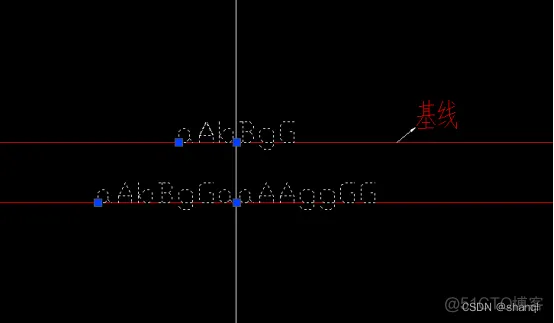

文字插入点在中间。

水平方向在基线的中点，垂直方向在高度的中点。 中间对齐的文字不保持在基线上。

“中间”选项与“正中”选项不同，“中间”选项使用的中点是所有文字包括下行文字在内的中点， 而“正中”选项使用大写字母高度的中点。

左：

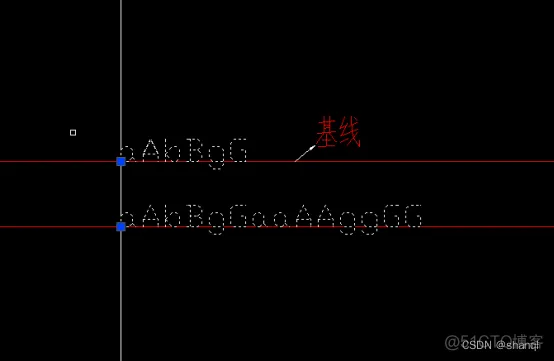

文字插入点在左边。

用户输入基线上点，文字高度，旋转角度。

由用户给出的点指定的基线上左对正文字。

右：

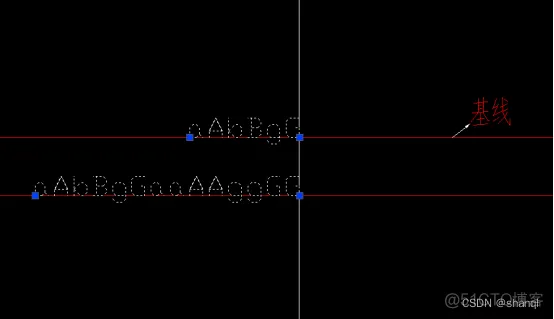

文字插入点在右边

用户输入基线上点，文字高度，旋转角度。

由用户给出的点指定的基线上右对正文字。

非基线对齐

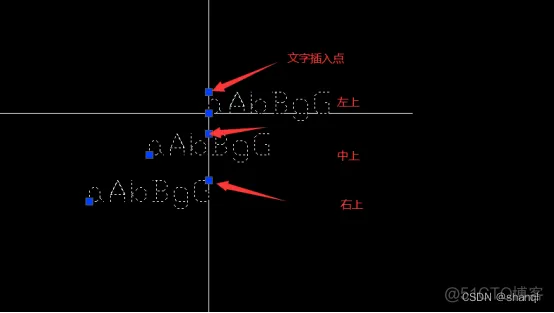

左上、中上、右上

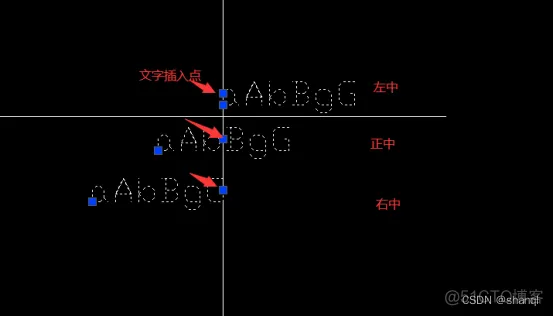

左中、正中、右中

说明：“正中”选项与“中间”选项不同，“正中”选项使用大写字母高度的中点， 而“中间”选项使用的中点是所有文字包括下行文字在内的中点。

左下、中下、右下

Autocad中有点奇怪
