CAD绘图神器:AutoCAD全系列安装与使用教程

AutoCAD是一种广泛使用的建筑设计软件,它可以帮助建筑师、工程师和其他行业的专业人员快速、高效地创建二维和三维图形。除了常规的绘图功能外,AutoCAD还有许多强大的功能和技巧,可以帮助您更好地掌握这个软件。

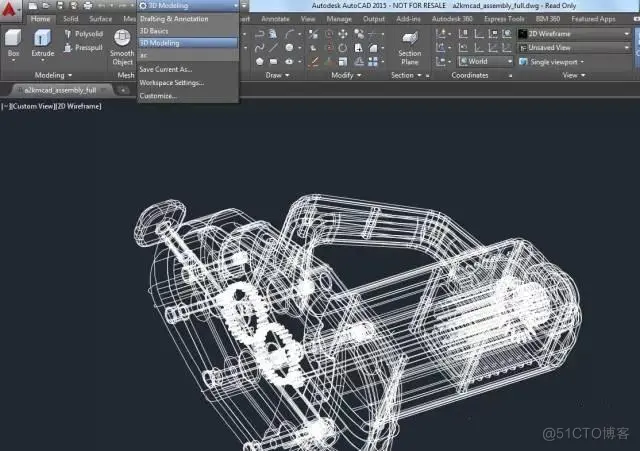

【CAD绘图软件】AutoCAD全系列下载详细安装教程,AutoCAD使用示例(3)_缩放

本文将介绍几个实际案例,演示如何使用AutoCAD的各种功能和技巧。



AutoCAD最新安装包:

soruan.top/bmGfXjR.AutoCAD



包内含安装教程


  1. 制作2D图形

AutoCAD为绘制2D图形提供了丰富的工具和功能。例如,我们可以使用尺度工具来缩放画布大小。在AutoCAD中,可以通过直接在命令行输入“scale”并按下回车键开始进行缩放。此时,选择需要缩放的对象,再输入要缩放的比例即可。

以下是一个实际案例:假设某家装公司需要根据客户提供的平面图纸制作家居物品的3D效果图。我们可以使用AutoCAD绘制出客户提供的平面图纸,然后利用程序中集成的3D渲染功能,将2D图形转变成3D效果图。

【CAD绘图软件】AutoCAD全系列下载详细安装教程,AutoCAD使用示例(3)_缩放_02



  1. 使用阵列功能

阵列功能是AutoCAD中非常实用的功能之一。它可以在指定的区域内复制和旋转对象,以便快速制作复杂的图形。在AutoCAD中,可以通过直接在命令行输入“array”并按下回车键开始进行阵列操作。此时,选择需要复制和旋转的对象,并指定复制的次数和旋转的角度即可。

以下是一个实际案例:假设某家装公司需要根据客户提供的设计方案,制作一个有规律的图案来装饰墙壁。我们可以使用AutoCAD的阵列功能在指定区域内快速复制和旋转精心设计过的图形,从而制作出一个有规律的图案,使墙壁看起来更加美观。



  1. 使用文本工具

AutoCAD中的文本工具可以帮助我们添加标注,注释和其他文字信息到设计图中。相比于手动添加文本,AutoCAD的文本工具可以保证文字高度和间距的一致性,使整个图形更加统一。在AutoCAD中,可以通过直接在命令行输入“text”并按下回车键开始进行文本操作。此时,在设计图中选择需要添加文本的位置,输入文字即可。

【CAD绘图软件】AutoCAD全系列下载详细安装教程,AutoCAD使用示例(3)_缩放_03

以下是一个实际案例:假设某建筑设计公司需要根据客户提供的平面图纸制作出室内设计方案。我们可以使用AutoCAD的文本工具,在不同的区域内添加标注和注释信息,例如每个区域的用途、材料和设计风格等。这些标注信息可以让设计图更加易于理解,方便与客户交流和沟通。



  1. 使用图层管理功能

图层管理是AutoCAD中非常实用的功能之一。它可以帮助我们更好地管理不同类型的对象,使得设计图更加清晰明了。在AutoCAD中,可以通过点击工具栏上的“图层管理器”按钮打开图层管理器,然后对各个图层进行设置和管理。

以下是一个实际案例:假设某电气公司需要根据工程图纸制作用电线路图。我们可以使用AutoCAD的图层管理功能将不同类型的线路对象放置在不同的图层中,并对每个图层进行命名和设置,使得设计图更加清晰明了。例如,我们可以将220V电路和110V电路分别放置在两个不同的图层中,并为每个图层设置不同的颜色和线型,以便更好地区分。

总之,AutoCAD是一个非常实用的建筑设计软件,集成了许多强大的功能和技巧,可以帮助您更加高效、精确地创建2D和3D图形。通过学习本文中介绍的实际案例,并掌握AutoCAD的各种功能和技巧,您可以更好地应对建筑设计中的各种场景和需求。
