软件安全架构应用:保障应用安全

节选2013系统架构师真题论软件架构建模技术与应用软件架构用来处理软件高层次结构的设计和实施,它以精心选择的形式将若干结构元素进行装配,从而满足系统的主要功能和性能需求。

软件架构设计的首要问题是如何表示软件架构,即如何对软件架构建模。根据建模的侧重点不同,可以将软件架构模型分为结构模型、框架模型、动态模型、过程模型和功能模型。Kruchten 在 1995年提出了“4+1”视图模型,将 5种模型有机地统一在了一起。

1.概要叙述你参与管理和开发的软件项目以及你在其中所承担的主要工作。

2.简要叙述“4+1”视图模型的主要内容。结合你参与项目的实际情况,详细说明该项目需求及所涉及的软件架构(包括使用到的视图模型、创建的架构模型及使用的建模工具等)。

3.说明该项目软件架构的实施效果,分析其是否满足了项目的需求并说明原因。

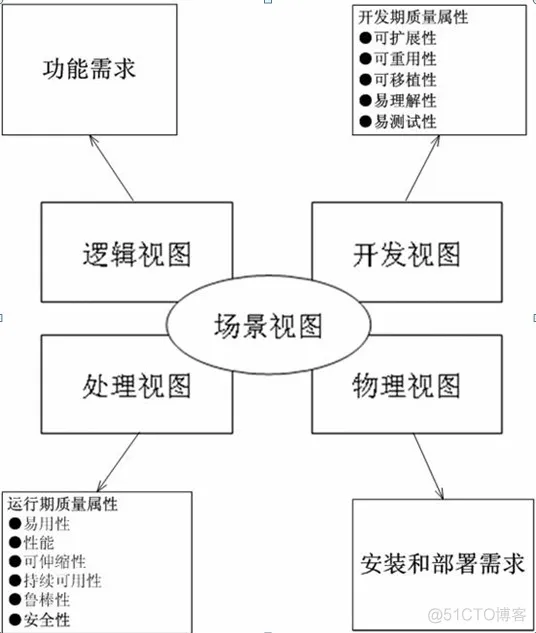

RUP 4+1架构


软件 应用 安全 架构 软件架构的应用_系统架构师

软件需求分析的复杂性




RUP 4+1架构

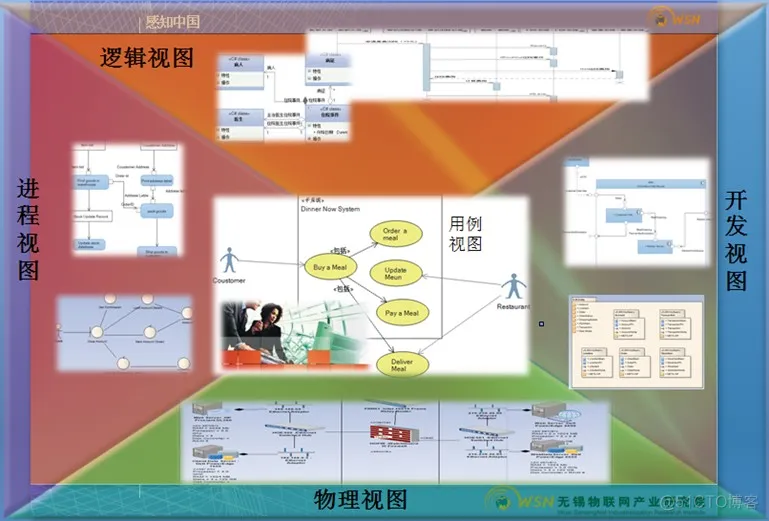

RUP4+1架构方法采用用例驱动,在软件生命周期的各个阶段对软件进行建模,从不同视角对系统进行解读,从而形成统一软件过程架构描述。

软件 应用 安全 架构 软件架构的应用_建模_03


用例视图(Use Cases View),最初称为场景视图,关注最终用户需求,为整个技术架构的上线文环境.通常用UML用例图和活动图描述。

逻辑视图(Logical view),主要是整个系统的抽象结构表述,关注系统提供最终用户的功能,不涉及具体的编译即输出和部署,通常在UML中用类图,交互图,时序图来表述,类似与我们采用OOA的对象模型。

开发视图(Development View),描述软件在开发环境下的静态组织,从程序实现人员的角度透视系统,也叫做实现视图(implementation view)。开发视图关注程序包,不仅包括要编写的源程序,还包括可以直接使用的第三方SDK和现成框架、类库,以及开发的系统将运行于其上的系统软件或中间件, 在UML中用组件图,包图来表述。开发视图和逻辑视图之间可能存在一定的映射关系:比如逻辑层一般会映射到多个程序包等。

处理视图(Process view)处理视图关注系统动态运行时,主要是进程以及相关的并发、同步、通信等问题。处理视图和开发视图的关系:开发视图一般偏重程序包在编译时期的静态依赖关系,而这些程序运行起来之后会表现为对象、线程、进程,处理视图比较关注的正是这些运行时单元的交互问题,在UML中通常用活动图表述。

物理视图(Physical view )物理视图通常也叫做部署视图(deploymentview),是从系统工程师解读系统,关注软件的物流拓扑结,以及如何部署机器和网络来配合软件系统的可靠性、可伸缩性等要求。物理视图和处理视图的关系:处理视图特别关注目标程序的动态执行情况,而物理视图重视目标程序的静态位置问题;物理视图是综合考虑软件系统和整个IT系统相互影响的架构视图。

免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
